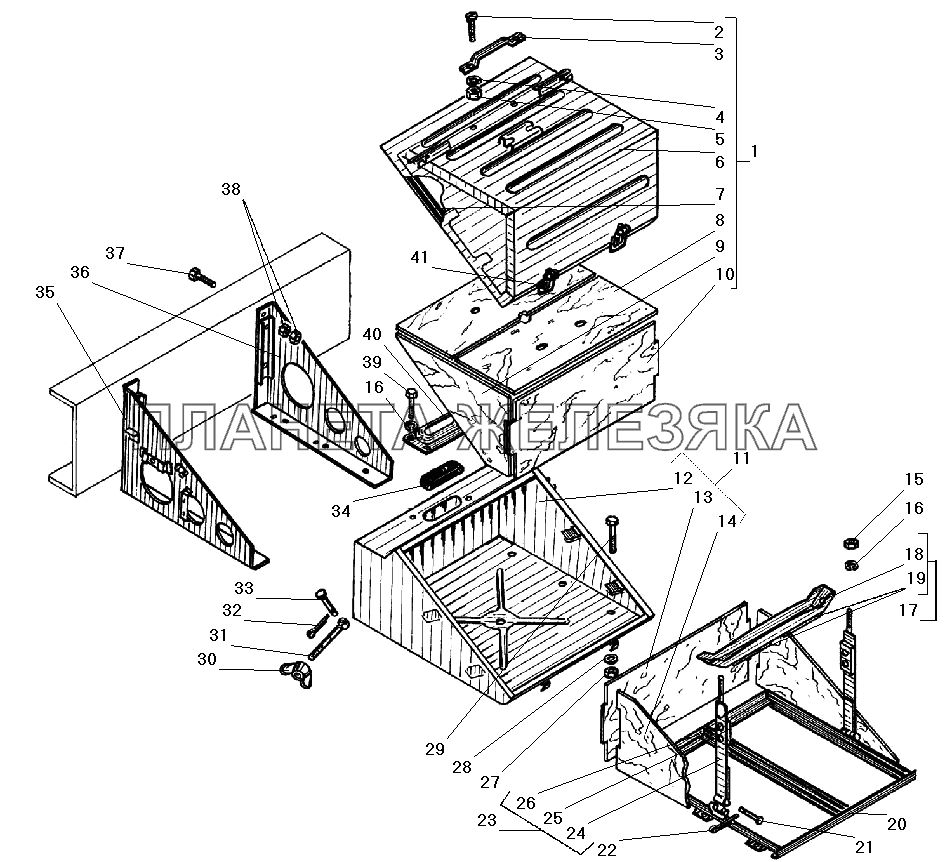

/164.gif "Установка контейнера аккумуляторных батарей УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5323-3748425 |
Крышка контейнера с теплоизоляцией Подробнее |
|
|
| 2 | 221664-П29 |
Винт М8х20 Подробнее |
|
|
| 3 | 5557-6105182 |
Ручка дверная внутренняя Подробнее |
|
|
| 4 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 5 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 6 | 5323-3748435 |
Крышка контейнера Подробнее |
|
|
| 7 | 4322-3748604 |
Уплотнитель крышки Подробнее |
|
|
| 8 | 4322-3748612 |
Теплоизоляция крышки верхняя Подробнее |
|
|
| 9 | 4322-3748616 |
Теплоизоляция крышки боковая Подробнее |
|
|
| 10 | 4322-3748608 |
Теплоизоляция крышки передняя Подробнее |
|
|
| 11 | 4322-3748008 |
Корпус контейнера с теплоизоляцией Подробнее |
|
|
| 12 | 4322-3748017 |
Корпус контейнера с теплоизоляцией Подробнее |
|
|
| 13 | 4322-3748400 |
Теплоизоляция корпуса задняя Подробнее |
|
|
| 14 | 4322-3748395 |
Теплоизоляция корпуса боковая Подробнее |
|
|
| 15 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 16 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 17 | 4320-3748104 |
Планка крепления аккумуляторных батарей в сборе Подробнее |
|
|
| 18 | 4320-3748106 |
Планка крепления аккумуляторных батарей Подробнее |
|
|
| 19 | 4320-3748108 |
Прокладка планки крепления аккумуляторных батарей Подробнее |
|
|
| 20 | 4322-3748625 |
Гнездо аккумуляторных батарей Подробнее |
|
|
| 21 | 260048-П9 |
Палец 8х70 Подробнее |
|
|
| 22 | 258037-П29 |
Шплинт 3,2х12 Подробнее |
|
|
| 23 | 4320-3748075 |
Стяжка крепления аккумуляторных батарей в сборе Подробнее |
|
|
| 24 | 4320-3748076 |
Стяжка крепления аккумуляторных батарей Подробнее |
|
|
| 25 | 4320-3748091 |
Прокладка стяжки Подробнее |
|
|
| 26 | 255025 |
Заклепка 3х7.01.016 Подробнее |
|
|
| 27 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 28 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
 |
29 | 201497-П29 |
Болт М10-6gх25 Подробнее |
|
| 30 | 251513-П29 |
Гайка-барашек М8-6Н Подробнее |
|
|
| 31 | 4322-3748648 |
Болт откидной Подробнее |
|
|
 |
32 | 258024-П29 |
Шплинт 2,5х16 Подробнее |
|
| 33 | 260016-П52 |
Палец 6х30 Подробнее |
|
|
| 34 | 4322-3724148 |
Втулка проходная Подробнее |
|
|
| 35 | 532301-3748128 |
Кронштейн задний в сборе Подробнее |
|
|
| 36 | 532301-3748126 |
Кронштейн передний в сборе Подробнее |
|
|
| 37 | 330019-П29 |
Болт М14х1,5х60 Подробнее |
|
|
| 38 | 250559-П29 |
Гайка М14х1,5-6Н Подробнее |
|
|
 |
39 | 201415-П29 |
Болт М6-6gх10 Подробнее |
|
| 40 | 4322-3724142 |
Рамка Подробнее |
|
|
| 41 | 4322-3748097 |
Кольцо замка Подробнее |
|
