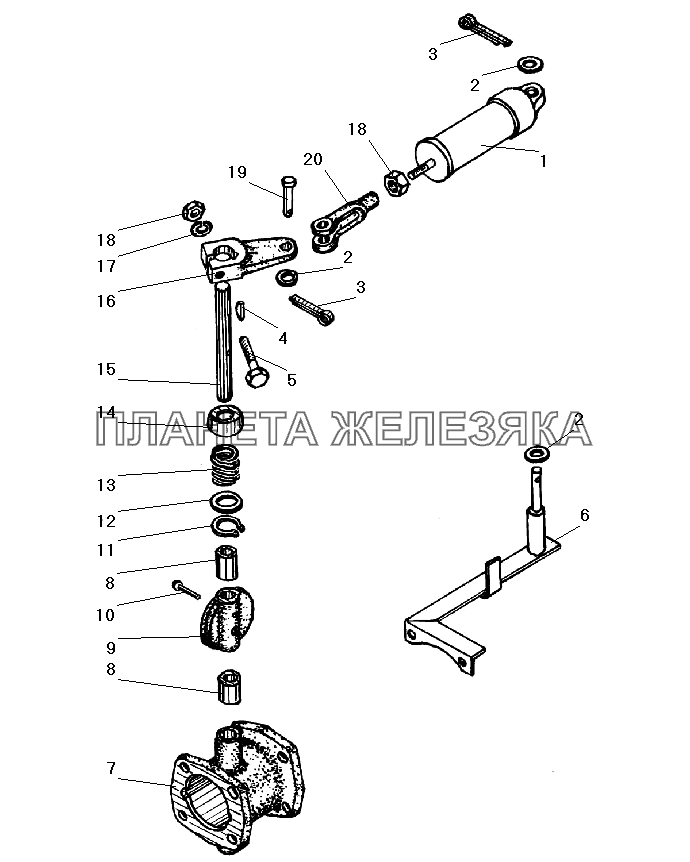

/140.gif "Вспомогательный тормоз УРАЛ-532301")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 100-3570210 |
Цилиндр пневматический диаметр 35х65 в сборе Подробнее |
|
| 2 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 3 | 258039-П29 |
Шплинт 3,2х20 Подробнее |
|
|
| 4 | 4320-3570103 |
Фиксатор рычага Подробнее |
|
|
 |
5 | 200263-П29 |
Болт М8-6gх35 Подробнее |
|
| 6 | 4320Я3-3570164 |
Кронштейн пневмоцилиндра Подробнее |
|
|
| 7 | 4320Я3-3570016 |
Корпус Подробнее |
|
|
| 8 | 4320-3570092 |
Втулка Подробнее |
|
|
| 9 | 4320Я3-3570098 |
Заслонка Подробнее |
|
|
| 10 | 253874 |
Заклепка 4х26 Подробнее |
|
|
| 11 | 339646-П2 |
Кольцо Б22 стопорное Подробнее |
|
|
| 12 | 4320-3570089 |
Шайба Подробнее |
|
|
| 13 | 4320-3570079 |
Пружина поджимная Подробнее |
|
|
| 14 | 4320-3570085 |
Крышка Подробнее |
|
|
| 15 | 4320Я3-3570077 |
Вал заслонки Подробнее |
|
|
| 16 | 4320Я-3570081-10 |
Рычаг Подробнее |
|
|
| 17 | 252135-П29 |
Шайба 8Т Подробнее |
|
|
| 18 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 19 | 260035-П29 |
Палец Подробнее |
|
|
| 20 | 5557-3570188 |
Вилка Подробнее |
|
