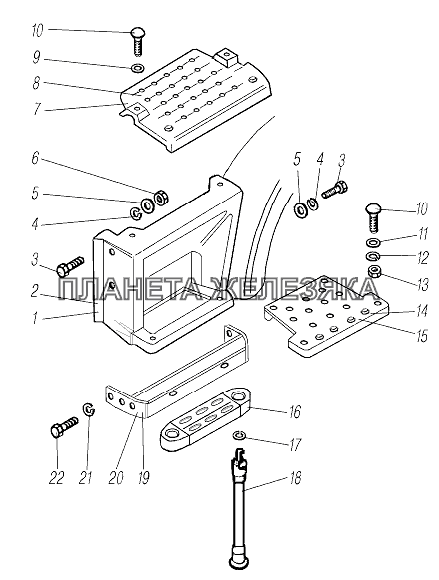

Номер детали |
Наименование детали |
|
|
|
1 |
42202806KZ |
Подножка левая
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
1 |
|
|
|
|
2 |
42202807KZ |
Подножка правая
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
1 |
|
|
|
|
3 |
1/60434/21 |
Болт М8х20
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
6 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
4 |
252155-П2 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
6 |
| Покрытие |
фосфатирование и промасливание |
|
|
|
|
5 |
252005-П29 |
Шайба 8
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
6 |
| Покрытие |
цинкование и пассивирование (цинковое с хроматированием) |
|
|
|
|
6 |
250510-П29 |
Гайка М8-6Н
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
2 |
| Покрытие |
цинкование и пассивирование (цинковое с хроматированием) |
|
|
|
|
7 |
42202817EZ |
Ступень левая
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
1 |
|
|
|
|
8 |
42202818EZ |
Ступень правая
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
1 |
|
|
|
|
9 |
1/25203/02 |
Шайба 6
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
8 |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
хромирование |
|
|
|
|
10 |
221605-П29 |
Винт М6х16
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
16 |
| Покрытие |
цинкование и пассивирование (цинковое с хроматированием) |
|
|
|
|
11 |
252037-П29 |
Шайба 6
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
8 |
| Покрытие |
цинкование и пассивирование (цинковое с хроматированием) |
|
|
|
|
12 |
252154-П2 |
Шайба 6 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
8 |
| Покрытие |
фосфатирование и промасливание |
|
|
|
|
13 |
250508-П29 |
Гайка М6-6Н
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
8 |
| Покрытие |
цинкование и пассивирование (цинковое с хроматированием) |
|
|
|
|
14 |
42202820EZ |
Ступень левая
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
1 |
|
|
|
|
15 |
42202821EZ |
Ступень правая
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
1 |
|
|
|
|
16 |
4320Х-8405200 |
Подножка
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
2 |
| Модель |
4320РҐ |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
200 |
|
|
|
|
17 |
252136-П2 |
Шайба 10 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
4 |
| Покрытие |
фосфатирование и промасливание |
|
|
|
|
18 |
4320Х-8405375 |
Канат подножки
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
4 |
| Модель |
4320РҐ |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
375 |
|
|
|
|
19 |
532301-8405016 |
Кронштейн правый
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
1 |
| Модель |
532301 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
016 |
|
|
|
|
20 |
532301-8405017 |
Кронштейн левый
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
1 |
| Модель |
532301 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
017 |
|
|
|
|
21 |
252135-П2 |
Шайба 8 пружинная
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
8 |
| Покрытие |
фосфатирование и промасливание |
|
|
|
|
22 |
201454-П29 |
Болт М8-6gх16
Подробнее
Дополнительная информация:
| Кол-во на "532361-311, 532361-311П, 532361-312, 532361-312П, 532362-1026, 532362-1042, 542301-11, 542301-11П, 542301-11П1, 542301-17, 542301-11-10, 542301-17-10, 542301-17-10П1, 542301-117-10" |
8 |
| Покрытие |
цинкование и пассивирование (цинковое с хроматированием) |
|
|
