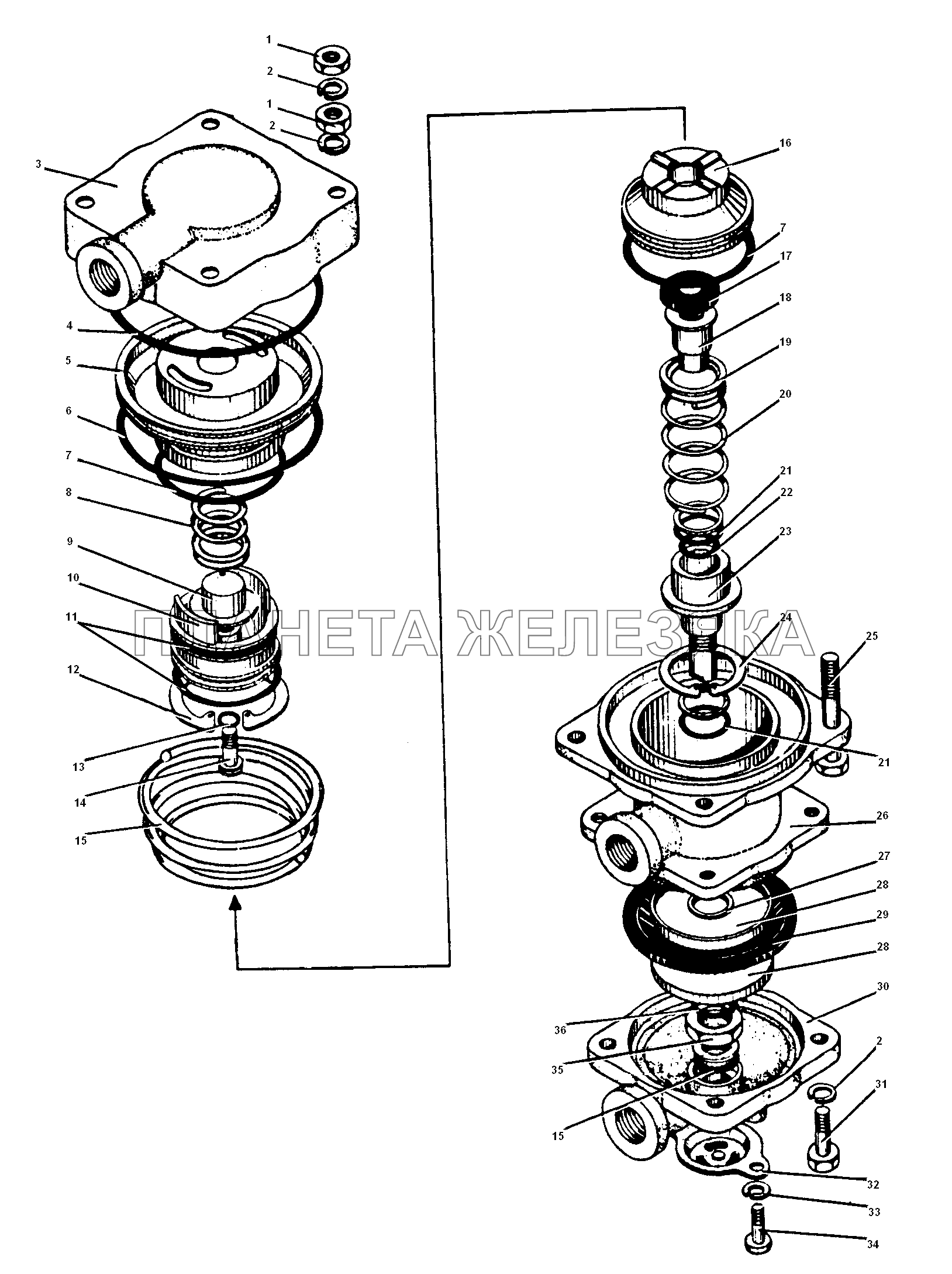

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 2 | 305890-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 3 | 100-3522020 |
Корпус верхний Подробнее |
|
|
| 4 | 100-3522032 |
Кольцо О-образное Подробнее |
|
|
| 5 | 100-3522056 |
Поршень верхний большой Подробнее |
|
|
| 6 | 100-3522025 |
Кольцо О-образное Подробнее |
|
|
| 7 | 100-3522029 |
Кольцо О-образное Подробнее |
|
|
| 8 | 100-3522022 |
Пружина Подробнее |
|
|
| 9 | 100-3522023 |
Тарелка пружины Подробнее |
|
|
| 10 | 100-3522058 |
Поршень верхний малый Подробнее |
|
|
| 11 | 100-3522024 |
Кольцо О-образное Подробнее |
|
|
| 12 | 489312-П2 |
Кольцо упорное Подробнее |
|
|
| 13 | 100-3522026 |
Кольцо О-образное Подробнее |
|
|
| 14 | 100-3522055 |
Винт регулировочный Подробнее |
|
|
| 15 | 100-3522068 |
Пружина Подробнее |
|
|
| 16 | 100-3522035 |
Поршень средний Подробнее |
|
|
| 17 | 11.3522061 |
Кольцо клапана Подробнее |
|
|
| 18 | 11.3522062 |
Корпус клапана Подробнее |
|
|
| 19 | 100-3522027 |
Тарелка пружины Подробнее |
|
|
| 20 | 100-3522028 |
Пружина Подробнее |
|
|
| 21 | 100-3522063 |
Кольцо О-образное Подробнее |
|
|
| 22 | 100-3522037 |
Кольцо О-образное Подробнее |
|
|
| 23 | 100-3522040 |
Поршень нижний Подробнее |
|
|
| 24 | 489306-П2 |
Кольцо упорное 38х1,5 Подробнее |
|
|
| 25 | 11.3522088-10 |
Болт М8х60 Подробнее |
|
|
| 26 | 100-3522030 |
Корпус средний Подробнее |
|
|
| 27 | 309791 |
Кольцо уплотнительное Подробнее |
|
|
| 28 | 100-3522066 |
Шайба диафрагмы Подробнее |
|
|
| 29 | 100-3522065 |
Мембрана Подробнее |
|
|
| 30 | 100-3522050 |
Корпус нижний Подробнее |
|
|
 |
31 | 201458-П29 |
Болт М8-6gх25 Подробнее |
|
| 32 | 100-3522070 |
Окно выпускное с клапаном в сборе Подробнее |
|
|
| 33 | 305887-П2 |
Шайба пружинная 6 Подробнее |
|
|
 |
34 | 201416-П29 |
Болт М6-6gх12 Подробнее |
|
| 35 | 100-3522054 |
Гайка Подробнее |
|
|
| 36 | 100-3522069 |
Кольцо О-образное Подробнее |
|
