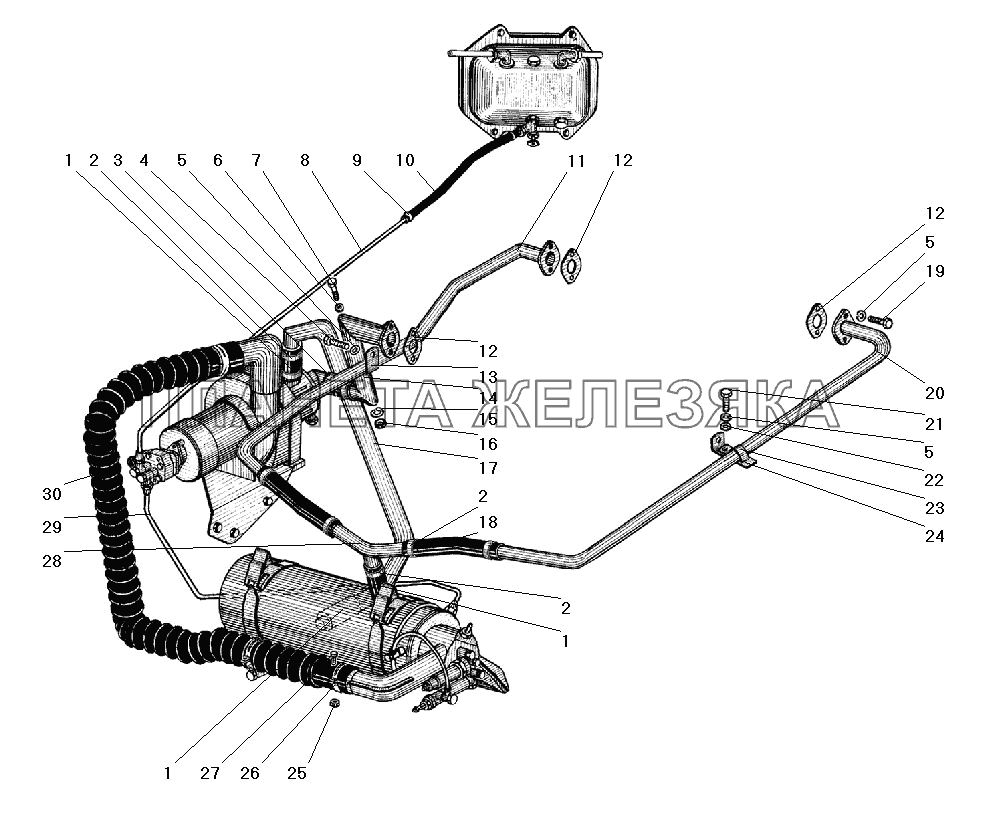

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 4320-1109220 |
Рукав Подробнее |
|
|
| 2 | 00.10.00-03 |
Хомут червячный (32-50) Подробнее |
|
|
| 3 | 4320Я-1015067 |
Шланг соединительный Подробнее |
|
|
 |
4 | 201456-П29 |
Болт М8-6gх20 Подробнее |
|
| 5 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 6 | 252004-П29 |
Шайба 6 Подробнее |
|
|
| 7 | 201418-П29 |
Болт М6-6gх16 Подробнее |
|
|
| 8 | 4320Я2-1015646 |
Трубка топливная в сборе Подробнее |
|
|
| 9 | 00.10.00 |
Хомут червячный (12-22) Подробнее |
|
|
| 10 | 375-1104161 |
Шланг топливопроводный Подробнее |
|
|
| 11 | 4320Я3-1015552 |
Труба подводящая правая в сборе Подробнее |
|
|
| 12 | 4320Я-1015555 |
Прокладка уплотнительная Подробнее |
|
|
| 13 | 4320Я3-1015589 |
Кронштейн Подробнее |
|
|
| 14 | 4320Я3-1015204 |
Труба подводящая насосного агрегата в сборе Подробнее |
|
|
| 15 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 16 | 250508-П29 |
Гайка М6-6Н Подробнее |
|
|
| 17 | 4320Я3-1015511 |
Труба подводящая котла подогревателя в сборе Подробнее |
|
|
| 18 | 4320Я-1015548 |
Шланг соединительный Подробнее |
|
|
 |
19 | 201455-П29 |
Болт М8-6gх18 Подробнее |
|
| 20 | 4320Я3-1015559 |
Труба подводящая левая в сборе Подробнее |
|
|
 |
21 | 201460-П29 |
Болт М8-6gх30 Подробнее |
|
| 22 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 23 | 4320-1015562 |
Скоба Подробнее |
|
|
| 24 | 4320Я3-1015537 |
Кронштейн Подробнее |
|
|
| 25 | 250464-П29 |
Гайка М5-6Н Подробнее |
|
|
| 26 | 288014-П29 |
Хомут 48 Подробнее |
|
|
| 27 | 220086-П29 |
Винт М5-6gх30 Подробнее |
|
|
| 28 | 4320Я3-1015564 |
Тройник в сборе Подробнее |
|
|
| 29 | 4320Я-1015654 |
Трубка топливная в сборе Подробнее |
|
|
| 30 | 4320Я2-1015128-10 |
Шланг воздухопровода Подробнее |
|
