| ← Топливный насос насосного агрегата | Трубопроводы и шланги системы питания → |

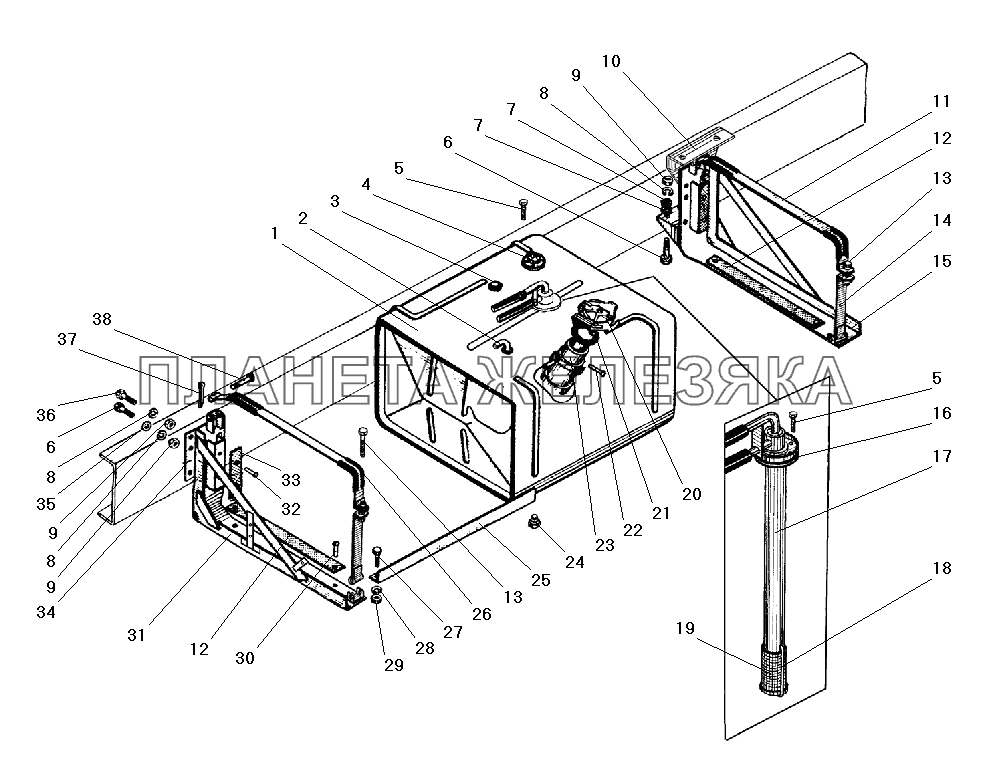

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 44202-1101010-10 |
Бак топливный в сборе Подробнее |
|
|
| 2 | 339843 |
Угольник Подробнее |
|
|
| 3 | 262542-П29 |
Пробка контрольная К1/4" Подробнее |
|
|
| 4 | 5202.3827010 |
Датчик указателя уровня топлива Подробнее |
|
|
| 5 | Н-11302-П29 |
Болт М5-6gх13 Подробнее |
|
|
| 6 | 332560-П29 |
Болт М14х45 Подробнее |
|
|
| 7 | 336047-П29 |
Шайба 17 Подробнее |
|
|
| 8 | 252138-П2 |
Шайба 14 пружинная Подробнее |
|
|
 |
9 | 250558-П29 |
Гайка М14-6Н Подробнее |
|
| 10 | 55571Я-8601040-10 |
Кронштейн левый Подробнее |
|
|
| 11 | 4322-1101173 |
Лента хомута с втулкой Подробнее |
|
|
| 12 | 375Д-1101107 |
Прокладка кронштейна Подробнее |
|
|
 |
13 | 200820-П29 |
Болт М14-6gх75 Подробнее |
|
| 14 | 4322-1101174 |
Лента хомута с гайкой Подробнее |
|
|
| 15 | 375А-1101101-02 |
Кронштейн крепления основного топливного бака задний в сборе Подробнее |
|
|
| 16 | 375-3806748 |
Прокладка датчика уплотнительная Подробнее |
|
|
| 17 | 432001-1104012-10 |
Трубка приемная в сборе Подробнее |
|
|
| 18 | 432001-1104057-01 |
Фиксатор топливозаборника Подробнее |
|
|
| 19 | 432001-1104003 |
Фильтр приемной трубки Подробнее |
|
|
 |
20 | 375-1103011-10 |
Пробка в сборе Подробнее |
|
| 21 | 4320Х-1103075 |
Прокладка Подробнее |
|
|
| 22 | 255085-П29 |
Заклепка 4х40 Подробнее |
|
|
| 23 | 432001-1101154 |
Стакан с фильтром в сборе Подробнее |
|
|
| 24 | 432001-1101018 |
Пробка сливного крана Подробнее |
|
|
| 25 | 375-1101108 |
Угольник кронштейнов Подробнее |
|
|
| 26 | 4320-1101120 |
Прокладка хомута Подробнее |
|
|
| 27 | 331472-П29 |
Болт М10х25 Подробнее |
|
|
| 28 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 29 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 30 | 255806 |
Заклепка 6х14 Подробнее |
|
|
| 31 | 5557Я-1101100 |
Кронштейн передний в сборе Подробнее |
|
|
| 32 | 255804 |
Заклепка 6х12 Подробнее |
|
|
| 33 | 375Д-1101121 |
Прокладка Подробнее |
|
|
| 34 | 55571-1101166 |
Планка Подробнее |
|
|
| 35 | 336044 |
Шайба Подробнее |
|
|
| 36 | 201594-П29 |
Болт М14-6gх55 Подробнее |
|
|
| 37 | 258038-П29 |
Шплинт 3,2х16 Подробнее |
|
|
| 38 | 260067-П52 |
Палец 10х55 Подробнее |
|
