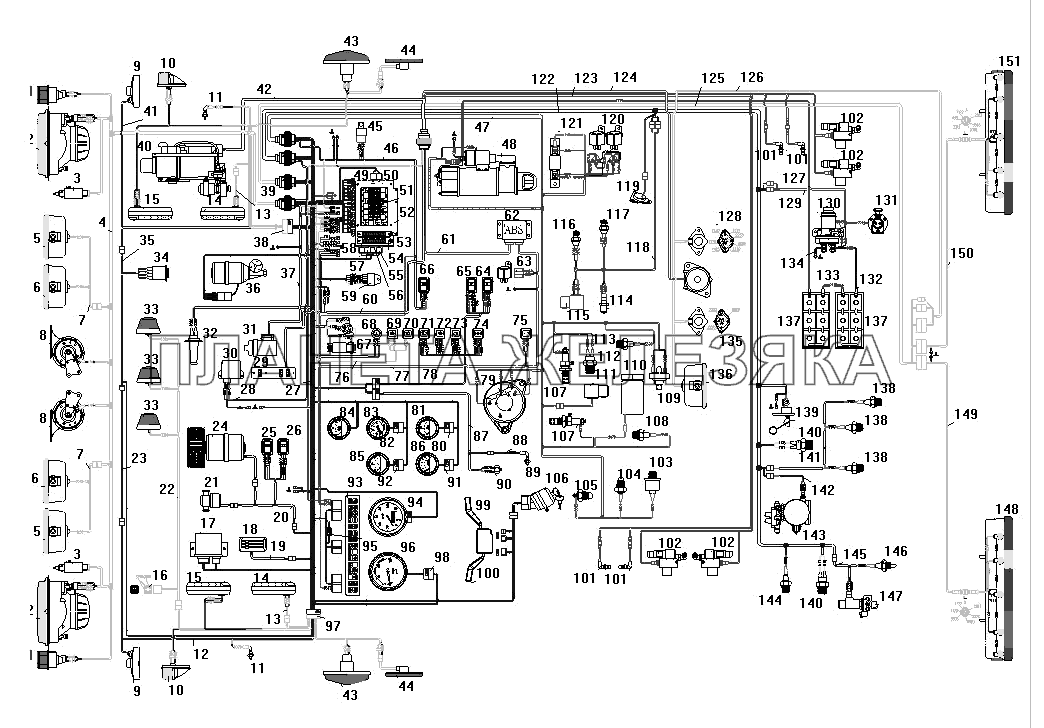

/137.gif "Схема электрооборудования УРАЛ-63674")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 26.3726010 |
Указатель поворота Подробнее |
|
|
| 2 | 341.3711010 |
Фара Подробнее |
|
|
| 3 | ЭПК 02-08 |
Исполнительный элемент корректора фар Подробнее |
|
|
| 4 | 63645-3724029 |
Пучок проводов шасси Подробнее |
|
|
| 5 | ФГ152АВ |
Фара противотуманная Подробнее |
|
|
 |
6 | 2012.3711 |
Фара-прожектор Подробнее |
|
| 7 | 63634-3724065 |
Пучок проводов к дополнительным фарам Подробнее |
|
|
| 8 | С306Д/С307Д-3721000 |
Комплект рупорных звуковых сигналов Подробнее |
|
|
| 9 | 391.8201020 |
Электороуправляемые зеркала заднего вида Подробнее |
|
|
| 10 | 264.3712010 |
Фонарь передний габаритный Подробнее |
|
|
| 11 | ВК409-3710 |
Дверные выключатели плафонов Подробнее |
|
|
| 12 | 63645-37224395 |
Пучок проводов левого зеркала Подробнее |
|
|
| 13 | 63645-3724005 |
Пучок проводов к плафону Подробнее |
|
|
| 14 | СИЕУ.453754.005-01 |
Дополнительные плафоны освещения кабины Подробнее |
|
|
| 15 | СИЕУ.453754.005-01 |
Дополнительные плафоны освещения кабины Подробнее |
|
|
 |
16 | 3842.3710-02.38 |
Выключатель фонарей знака автопоезда Подробнее |
|
| 17 | РС951А-3726-У-ХЛ |
Реле-прерыватель указателей поворота Подробнее |
|
|
| 18 | [Щиток управления заслонками отопителя] |
Щиток управления заслонками отопителя Подробнее |
|
|
| 19 | 63645-3724073 |
Провод подсветки Подробнее |
|
|
| 20 | 63645-3724022 |
Пучок проводов отопителя Подробнее |
|
|
| 21 | [Кран отопителя] |
Кран отопителя Подробнее |
|
|
| 22 | 63645-3724203 |
Пучок проводов к фонарям знака автопоезда Подробнее |
|
|
| 23 | 532303-3724397 |
Пучок проводов зеркал центральный Подробнее |
|
|
| 24 | 6363-8101010 |
Электродвигатель отопителя кабины Подробнее |
|
|
| 25 | П147-3709-02.08 |
Переключатель управления отопителем кабины Подробнее |
|
|
| 26 | [Переключатель управления краном отопителя] |
Переключатель управления краном отопителя Подробнее |
|
|
| 27 | 63645-3724010 |
Пучок проводов основной Подробнее |
|
|
| 28 | 63645-3724020 |
Пучок проводов добавочный Подробнее |
|
|
| 29 | 14ТСП.451.00.00.00.000 |
Пульт управления Подробнее |
|
|
| 30 | 6312.3747000 |
Реле демультипликатора Подробнее |
|
|
| 31 | ЭМКФ 35 |
Корректор наклона фар Подробнее |
|
|
| 32 | 1212.5208000 |
Стеклоомыватель Подробнее |
|
|
| 33 | 22.3731010 |
Фонарь знака автопоезда Подробнее |
|
|
| 34 | 592/001 |
Блок управления зеркалами заднего вида Подробнее |
|
|
| 35 | 63645-3724399 |
Пучок проводов блока управления приводами зеркал Подробнее |
|
|
| 36 | 29.3780 000 |
Стеклоочиститель Подробнее |
|
|
| 37 | 63645-3724133 |
Пучок проводов корректора фар Подробнее |
|
|
| 38 | 63645-37224024 |
Пучок проводов кабины правый Подробнее |
|
|
| 39 | 63645-3724104 |
Пучок проводов АБС прицепа Подробнее |
|
|
| 40 | 14ТС.451.20.00.00.000 |
Нагреватель с кронштейном Подробнее |
|
|
| 41 | 63645-3724396 |
Пучок проводов правого зеркала Подробнее |
|
|
| 42 | 63645-3724305-10 |
Пучок проводов подогревателя шасси Подробнее |
|
|
| 43 | 5702.3726000 |
Указатель поворота боковой дополнительный Подробнее |
|
|
 |
44 | 4462.3731 |
Фонарь боковой габаритный со светоотражающим устройством Подробнее |
|
 |
45 | 901.3747 |
Реле обогрева зеркал заднего вида Подробнее |
|
| 46 | 63645-3724102 |
Пучок проводов муфты включения вентилятора двигателя Подробнее |
|
|
| 47 | 63645-3724032 |
Пучок проводов двигателя Подробнее |
|
|
| 48 | 25.3708-20 |
Стартер Подробнее |
|
|
|
|
49 | 901.3747 |
Реле обогрева зеркал заднего вида Подробнее |
|
|
|
50 | 901.3747 |
Реле обогрева зеркал заднего вида Подробнее |
|
| 51 | 9848 7769ЕА |
Центральное распределительное устройство Подробнее |
|
|
| 52 | 5323Е-3836010-10 |
Панель Подробнее |
|
|
| 53 | 41.3722-09 |
Блок предохранителей Подробнее |
|
|
| 54 | 41.3722-09 |
Блок предохранителей Подробнее |
|
|
|
|
55 | 901.3747 |
Реле обогрева зеркал заднего вида Подробнее |
|
|
|
56 | 901.3747 |
Реле обогрева зеркал заднего вида Подробнее |
|
| 57 | 480 6033 ЕZ |
Реле блокировки стартера, 40А Подробнее |
|
|
| 58 | 480 6033 ЕZ |
Реле блокировки стартера, 40А Подробнее |
|
|
| 59 | 211.3777М | Реле задних противотуманных фонарей |
|
|
| 60 | 63645-3724302-10 |
Пучок проводов подогревателя кабины Подробнее |
|
|
| 61 | 63645-3724103 |
Пучок проводов соединительный Подробнее |
|
|
| 62 | 4460043100 |
Блок АБС Подробнее |
|
|
|
|
63 | 901.3747 |
Реле обогрева зеркал заднего вида Подробнее |
|
| 64 | 82.3709000-30.18 |
Переключатель обогрева зеркал заднего вида Подробнее |
|
|
| 65 | 82.3709-24.33 |
Переключатель наружного освещения Подробнее |
|
|
| 66 | 82.3709000-25.09 |
Переключатель муфты вентилятора Подробнее |
|
|
| 67 | 245.3710000-01 |
Выключатель аварийной сигнализации Подробнее |
|
|
| 68 | 21.3710-10 |
Выключатель «массы» дистанционный Подробнее |
|
|
 |
69 | 3842.3710-02.06 |
Выключатель противотуманной фары Подробнее |
|
 |
70 | 3842.3710-10.03 |
Выключатель дополнительной фары Подробнее |
|
 |
71 | 3842.3710-02.05 |
Выключатель фары-прожектора Подробнее |
|
| 72 | 3842.3710-11.36 |
Выключатель ЭФУ Подробнее |
|
|
| 73 | 3842.3710-11.04 |
Выключатель заднего противотуманного фонаря Подробнее |
|
|
 |
74 | 3842.3710-02.28 |
Выключатель межколесной блокировки Подробнее |
|
| 75 | 3842.3710-11.00 |
Выключатель АБС (диагностика) Подробнее |
|
|
| 76 | 63634-3724064 |
Пучок проводов выключателей дополнительных фар Подробнее |
|
|
| 77 | 63645-3724101 |
Пучок проводов АБС Подробнее |
|
|
| 78 | 63645-3724027 |
Пучок проводов кабины Подробнее |
|
|
| 79 | 6582.3701-02 |
Генератор Подробнее |
|
|
| 80 | 6361Х-3724271 |
Пучок проводов указателя уровня топлива Подробнее |
|
|
| 81 | 34.38060100 |
Указатель уровня топлива Подробнее |
|
|
| 82 | 63645-3724276 |
Пучок проводов манометра Подробнее |
|
|
 |
83 | 1901.3830010 |
Указатель давления Подробнее |
|
 |
84 | 11.3812010 |
Указатель напряжения Подробнее |
|
 |
85 | 36.3807010 |
Указатель температуры Подробнее |
|
 |
86 | 33.3810010 |
Указатель давления в системе смазки двигателя Подробнее |
|
| 87 | 63645-3724026 |
Пучок проводов кабины Подробнее |
|
|
| 88 | 5323Е-3724226 |
Провод датчика замка кабины Подробнее |
|
|
| 89 | ВК409-3710 |
Дверные выключатели плафонов Подробнее |
|
|
 |
90 | ММ125Д |
Выключатель вспомогательного тормоза Подробнее |
|
| 91 | 6361Х-37224272 |
Пучок проводов указателя давления Подробнее |
|
|
| 92 | 6361Х-37224270 |
Пучок проводов указателя температуры Подробнее |
|
|
| 93 | 6ПМ.359.000 |
Панель сигнальная ФГ 8047 Подробнее |
|
|
| 94 | ПА 8046-4 |
Спидометр Подробнее |
|
|
| 95 | С22-33Н-2 |
Сопротивление Подробнее |
|
|
 |
96 | 2531.3813010 |
Тахометр электронный Подробнее |
|
| 97 | 63645-3724025 |
Пучок проводов кабины левый Подробнее |
|
|
| 98 | 63645-3724274 |
Пучок проводов тахометра Подробнее |
|
|
| 99 | 9902.3709000-01 |
Переключатель стеклоочистителя Подробнее |
|
|
| 100 | 1102.3769000-02 |
Переключатель указателей поворота Подробнее |
|
|
| 101 | [Датчик АБС] |
Датчик АБС Подробнее |
|
|
| 102 | ВR9156-II32612 |
Модулятор АБС Подробнее |
|
|
| 103 | ММ370-3829-У-ХЛ |
Датчик указателя давления масла в системе смазки двигателя Подробнее |
|
|
| 104 | ММ111Д-3810 |
Датчик указателя аварийного давления масла в системе смазки двигателя Подробнее |
|
|
| 105 | [Датчик засоренности масляного фильтра] |
Датчик засоренности масляного фильтра Подробнее |
|
|
| 106 | 2109-3704005-30 |
Выключатель стартера и приборов (замок зажигания) Подробнее |
|
|
| 107 | 01.11.3740 |
Свечи факельные Подробнее |
|
|
| 108 | ТМ100А-3808-0 |
Датчик указателя температуры охлаждающей жидкости Подробнее |
|
|
| 109 | 13.3839 |
Датчик засоренности воздушного фильтра Подробнее |
|
|
| 110 | 11.3741 |
Клапан электромагнитный Подробнее |
|
|
| 111 | КЭМ32 |
Электропневмоклапан управления муфты включения вентилятора Подробнее |
|
|
| 112 | [Термореле фрикционной муфты] |
Термореле фрикционной муфты Подробнее |
|
|
| 113 | ТМ111-3808000-08 |
Датчик сигнализатора аварийной температуры охлаждающей жидкости Подробнее |
|
|
 |
114 | 1101.3843 |
Датчик скорости демультипликатора Подробнее |
|
 |
115 | 151.3747 |
Клапан электромагнитный блокировки демультипликатора Подробнее |
|
| 116 | ВК403А-3716000 |
Выключатель Подробнее |
|
|
| 117 | ВК403А-3716000 |
Выключатель Подробнее |
|
|
| 118 | 63645-3724033 |
Пучок проводов коробки передач Подробнее |
|
|
| 119 | ПД 8089 |
Датчик спидометра Подробнее |
|
|
|
|
120 | 901.3747 |
Реле обогрева зеркал заднего вида Подробнее |
|
| 121 | 12.3741 |
Резистор добавочный с электротермическим реле Подробнее |
|
|
| 122 | 63645-3724031 |
Пучок проводов шасси Подробнее |
|
|
| 123 | 63645-3724070 |
Кабель к модуляторам и датчикам Подробнее |
|
|
| 124 | 63634-3723078 |
Питающий кабель на прицеп Подробнее |
|
|
| 125 | 63645-3724030 |
Пучок проводов шасси Подробнее |
|
|
| 126 | 63634-3724043 |
Пучок проводов розеток прицепа Подробнее |
|
|
| 127 | 5323РХ-3724050 |
Провод от АКБ к стартеру Подробнее |
|
|
 |
128 | ПС325 |
Розетка прицепа Подробнее |
|
| 129 | 63645-3724328 |
Пучок проводов выключателя «массы» Подробнее |
|
|
| 130 | 1402.3737010 |
Выключатель «массы» Подробнее |
|
|
| 131 | ПС 400-3723200 |
Розетка штепсельная переносной лампы Подробнее |
|
|
| 132 | 4322-3724080 |
Провод соединения АКБ с выключателем «массы» Подробнее |
|
|
| 133 | 5557-3724070-30 |
Провод соединения аккумуляторных батарей Подробнее |
|
|
| 134 | 5323-3724054 |
Провод от выключателя «массы» к лонжерону Подробнее |
|
|
 |
135 | ПС326 |
Розетка прицепа Подробнее |
|
| 136 | 112.05.44 |
Фара-прожектор Подробнее |
|
|
| 137 | 6СТ-190А |
Батарея аккумуляторная Подробнее |
|
|
 |
138 | 2702.3829010 |
Датчик падения давления воздуха в баллонах Подробнее |
|
| 139 | 5202.3827010 |
Датчик указателя уровня топлива Подробнее |
|
|
| 140 | 2802.382910 |
Выключатель сигнала торможения Подробнее |
|
|
| 141 | 63645-3724145 |
Пучок проводов к датчику аварийного давления Подробнее |
|
|
| 142 | 63645-3724504 |
Пучок проводов к осушителю Подробнее |
|
|
| 143 | 100-3511110-10 |
Влагомаслоотделитель со встроенным регулятором давления Подробнее |
|
|
|
|
144 | 2702.3829010 |
Датчик падения давления воздуха в баллонах Подробнее |
|
| 145 | 63645-3724506 |
Пучок проводов межколесной блокировки Подробнее |
|
|
| 146 | [Датчик включения блокировки межколесного дифференциала] |
Датчик включения блокировки межколесного дифференциала Подробнее |
|
|
| 147 | КЭБ 420 |
Электропневмоклапан включения межколесной блокировки Подробнее |
|
|
| 148 | 7452.3716-10 |
Фонарь задний левый Подробнее |
|
|
| 149 | 63645-3724093 |
Пучок проводов заднего левого фонаря Подробнее |
|
|
| 150 | 63645-3724092 |
Пучок проводов заднего правого фонаря Подробнее |
|
|
| 151 | 7442.3716-10 |
Фонарь задний левый Подробнее |
|
