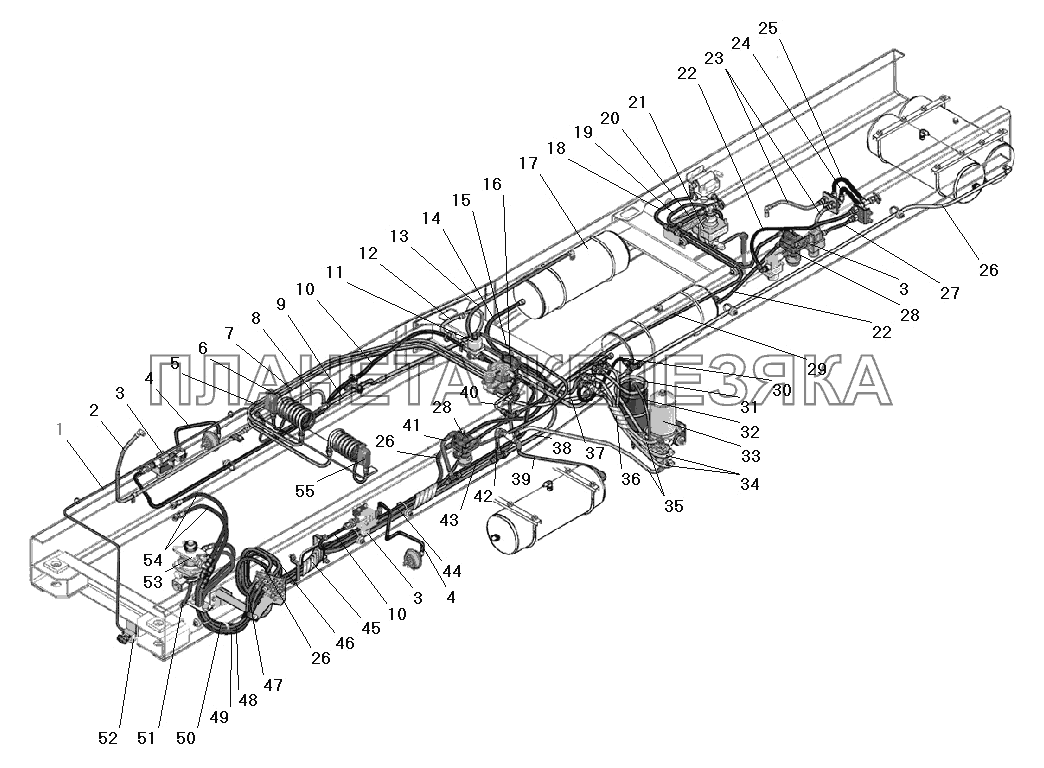

/113.gif "Трубопроводы и шланги привода рабочих тормозов УРАЛ-63674")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6363-3506076 |
Трубка к буксирному прибору Подробнее |
|
|
| 2 | 6363-3506176 |
Трубка от компрессора первая Подробнее |
|
|
| 3 | ВR9156-II32612 |
Модулятор АБС Подробнее |
|
|
| 4 | 6367-3506396 |
Шланг тормозов Подробнее |
|
|
| 5 | 63634-3506370 |
Трубка от клапана к соединительной головке Подробнее |
|
|
| 6 | 100-3521110-10 |
Головка соединительная автоматическая Подробнее |
|
|
| 7 | 63634-3506372 |
Трубка от клапана к соединительной головке Подробнее |
|
|
| 8 | 6363-3506178 |
Трубка от компрессора вторая Подробнее |
|
|
| 9 | 6363-3506190 |
Трубка от компрессора третья Подробнее |
|
|
| 10 | 6367-3506216 |
Трубка на левый модулятор Подробнее |
|
|
 |
11 | 100-3534010 |
Клапан ограничения давления Подробнее |
|
| 12 | 6363-3506182 |
Трубка от компрессора четвертая Подробнее |
|
|
| 13 | 63674-3506232 |
Трубка к третьему баллону Подробнее |
|
|
| 14 | 63674-3506188 |
Трубка от ускорительного клапана к третьему баллону Подробнее |
|
|
| 15 | 6367-3506184 |
Трубка к тройнику Подробнее |
|
|
| 16 | 25.3522210 |
Клапан управления тормозами прицепа Подробнее |
|
|
| 17 | 375-313015-10 |
Воздушный баллон Подробнее |
|
|
| 18 | 63645-3506238 |
Трубка к ускорительному клапану стояночного тормоза Подробнее |
|
|
| 19 | 63674-3506246 |
Трубка от ускорительного клапана Подробнее |
|
|
| 20 | 6367-3506220 |
Трубка от РТС на тройник Подробнее |
|
|
| 21 | 100-3533010-10 |
Регулятор тормозных сил Подробнее |
|
|
| 22 | 6363-3506224 |
Трубка от модулятора верхняя Подробнее |
|
|
| 23 | 63634-3506150 |
Трубка к камере Подробнее |
|
|
| 24 | 4320-3506398-01 |
Шланг гибкий Подробнее |
|
|
| 25 | 63645-3506396 |
Шланг тормозов Подробнее |
|
|
| 26 | 63674-3506236 |
Трубка от клапана прицепа к четвертому баллону вторая Подробнее |
|
|
| 27 | 6363-3506226 |
Трубка от модулятора нижняя Подробнее |
|
|
 |
28 | 100-3518010-10 |
Клапан ускорительный Подробнее |
|
| 29 | 6367-3506214 |
Трубка к регулятору тормозных сил Подробнее |
|
|
| 30 | 63674-3506194 |
Трубка от угольника к тройнику Подробнее |
|
|
| 31 | 63674-3506192 |
Трубка к клапану накачки шин Подробнее |
|
|
| 32 | 6363-3506240 |
Трубка к баллону адсорбера Подробнее |
|
|
| 33 | 63674-3511110-30 |
Влагомаслоотделитель с регулятором давления Подробнее |
|
|
| 34 | 63674-3506202 |
Трубка от блока подготовки к баллону Подробнее |
|
|
| 35 | 63674-3506200 |
Трубка от блока подготовки к баллону Подробнее |
|
|
| 36 | 6363-3506107 |
Лента спиральная Подробнее |
|
|
| 37 | 63674-3506218 |
Трубка от клапана прицепа к четвертому баллону первая Подробнее |
|
|
| 38 | 63674-3506208 |
Трубка от первого баллона вторая Подробнее |
|
|
| 39 | 63674-3506204 |
Трубка от первого баллона первая Подробнее |
|
|
| 40 | 63674-3506376 |
Трубка от клапана прицепа Подробнее |
|
|
| 41 | 6367-3506186 |
Трубка к ускорительному клапану Подробнее |
|
|
| 42 | 6363-3506206 |
Трубка от второго баллона вторая Подробнее |
|
|
| 43 | 63674-3506374 |
Трубка к клапану прицепа Подробнее |
|
|
| 44 | 6367-3506212 |
Трубка на клапан прицепа Подробнее |
|
|
| 45 | 6363-3506108 |
Лента спиральная Подробнее |
|
|
| 46 | 6367-3506244 |
Трубка к клапану прицепа Подробнее |
|
|
| 47 | 6367-3506284 |
Трубка от крана тормозного первая нижняя Подробнее |
|
|
| 48 | 6363-3506294 |
Трубка к крану тормозному нижняя Подробнее |
|
|
| 49 | 6363-3506296 |
Трубка к крану тормозному верхняя Подробнее |
|
|
| 50 | 6367-3506286 |
Трубка от крана тормозного первая верхняя Подробнее |
|
|
| 51 | 6361-3506528 |
Трубка выпускная Подробнее |
|
|
| 52 | 6363-3524000 |
Буксирный прибор Подробнее |
|
|
 |
53 | 100-3514208 |
Кран тормозной Подробнее |
|
| 54 | 6363-3506300 |
Трубка манометра Подробнее |
|
|
| 55 | 100-3521111-10 |
Головка соединительная автоматическая Подробнее |
|
