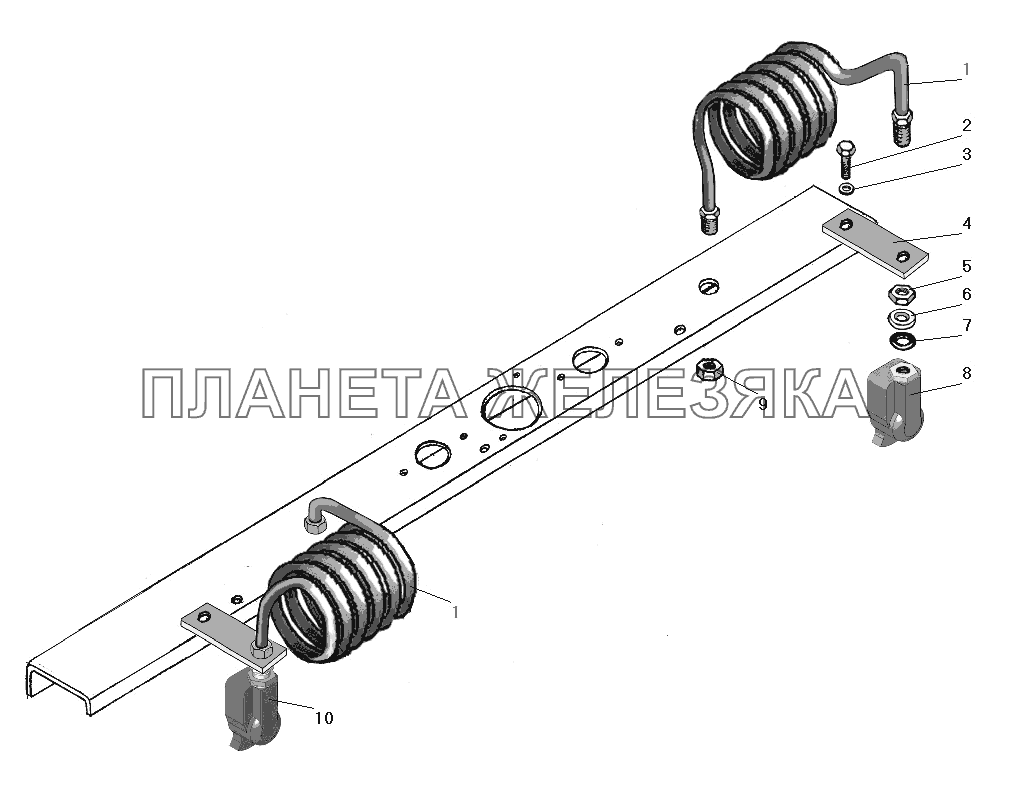

/123.gif "Установка соединительных головок УРАЛ-63674")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 542302-3506272 |
Трубопровод спиральный Подробнее |
|
|
| 2 | 201459-П29 |
Болт М8-6gх28 Подробнее |
|
|
| 3 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 4 | 542301-3521011 |
Пластина Подробнее |
|
|
| 5 | 335026-П29 |
Гайка М22х1,5 Подробнее |
|
|
| 6 | 375-3521066 |
Шайба Подробнее |
|
|
| 7 | 377-6105160 |
Кольцо уплотнительное Подробнее |
|
|
| 8 | 100-3521110-10 |
Головка соединительная автоматическая Подробнее |
|
|
| 9 | 250636-П29 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 10 | 100-3521111-10 |
Головка соединительная автоматическая Подробнее |
|
