| ← Тормоз заднего моста | Установка стояночного тормоза → |

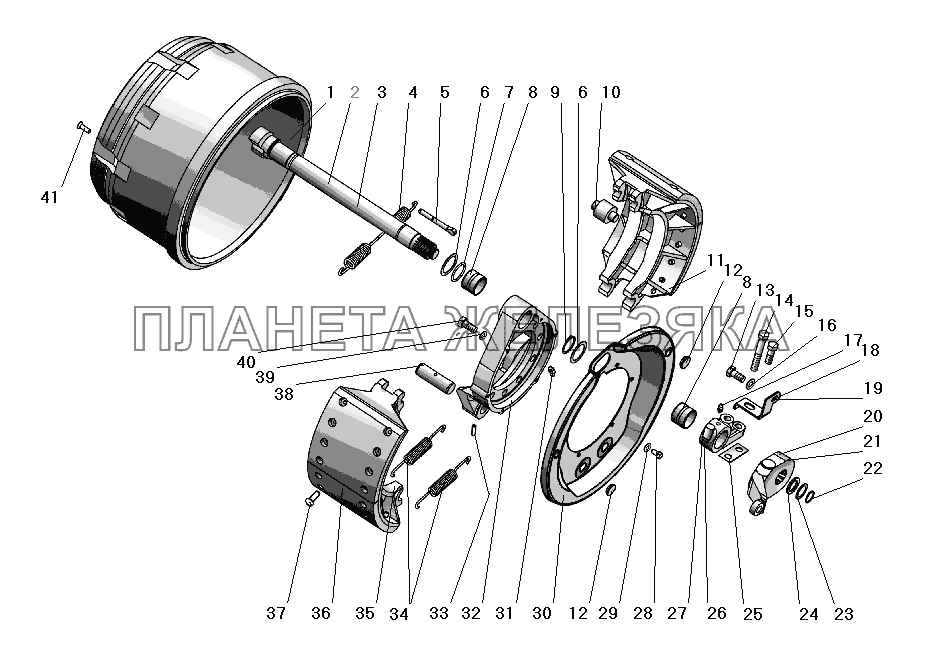

/143.gif "Тормоз среднего моста УРАЛ-63685")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 3502471Е260В |
Барабан тормозной Подробнее |
|
|
| 2 | 3502251Е260 |
Кулак разжимной левый Подробнее |
|
|
| 3 | 3502252Е260 |
Кулак разжимной правый Подробнее |
|
|
| 4 | 3502437Е260 |
Пружина стяжная Подробнее |
|
|
| 5 | 3502438Е260 |
Ось стяжной пружины Подробнее |
|
|
| 6 | 3502043Е260 |
Шайба Подробнее |
|
|
| 7 | 3502044Е260 |
Кольцо уплотнительное Подробнее |
|
|
| 8 | 3502396Е260 |
Втулка Подробнее |
|
|
| 9 | Q43140 |
Кольцо стопорное Подробнее |
|
|
| 10 | 3502407Е260 |
Ролик Подробнее |
|
|
| 11 | 3502390А369 |
Колодка тормозная в сборе Подробнее |
|
|
| 12 | 3502062Е260А |
Пробка Подробнее |
|
|
| 13 | СQ1510830 |
Болт Подробнее |
|
|
| 14 | Q151В1490Т |
Болт Подробнее |
|
|
| 15 | Q151В1440 |
Болт Подробнее |
|
|
 |
16 | Q40108 |
Шайба Подробнее |
|
| 17 | Q70145 |
Масленка Подробнее |
|
|
| 18 | 3502511-369 |
Кронштейн левый Подробнее |
|
|
| 19 | 3502516-369 |
Кронштейн правый Подробнее |
|
|
| 20 | 3502510Е260А |
Рычаг правый в сборе Подробнее |
|
|
| 21 | 3502515Е260А |
Рычаг левый в сборе Подробнее |
|
|
 |
22 | Q43125 |
Кольцо стопорное Подробнее |
|
| 23 | 3502522Е260 |
Шайба регулировочная Подробнее |
|
|
| 24 | 3502521Е260 |
Шайба Подробнее |
|
|
| 25 | 3502139Е260 |
Пластина регулировочная Подробнее |
|
|
| 26 | 3502135Е260 |
Кронштейн левый Подробнее |
|
|
| 27 | 350214Е260 |
Кронштейн правый Подробнее |
|
|
| 28 | СQ1500816 |
Болт Подробнее |
|
|
 |
29 | Q40308 |
Шайба пружинная Подробнее |
|
| 30 | 3502061Е260 |
Щит тормоза Подробнее |
|
|
| 31 | Q70001 |
Масленка Подробнее |
|
|
| 32 | 3502397Е260 |
Суппорт Подробнее |
|
|
| 33 | 3502395Е260 |
Шпилька Подробнее |
|
|
| 34 | 3502436Е260 |
Пружина Подробнее |
|
|
| 35 | 3502391Е260 |
Колодка тормозная Подробнее |
|
|
| 36 | 3502392А369 |
Накладка Подробнее |
|
|
| 37 | 3502393Е260 |
Заклепка Подробнее |
|
|
| 38 | 3502394Е260 |
Палец Подробнее |
|
|
| 39 | Q40316 |
Шайба пружинная Подробнее |
|
|
| 40 | СQ1511635ТS |
Болт Подробнее |
|
|
| 41 | Q2541020 |
Винт Подробнее |
|
