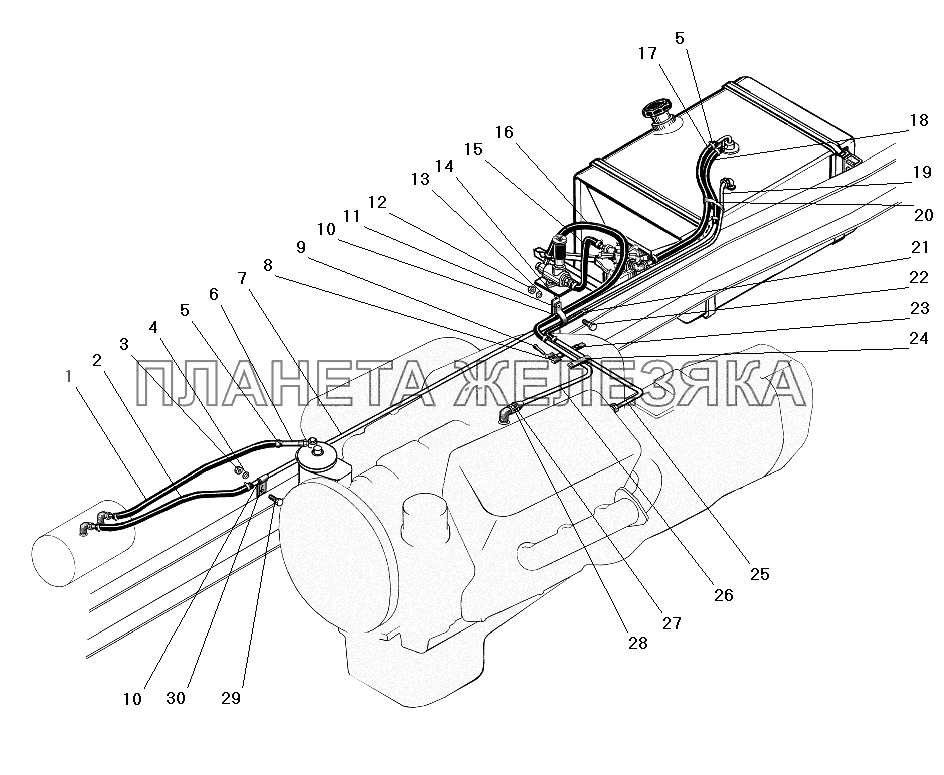

/60.gif "Трубопроводы и шланги системы питания УРАЛ-63685")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5323-3125076 |
Рукав 10х17,5-1,47 L=1000 Подробнее |
|
|
| 2 | 63621-1104059 |
Рукав 10х17,5-1,47 L=750 Подробнее |
|
|
| 3 | 250512-П29 |
Гайка М10 Подробнее |
|
|
| 4 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 5 | 00.10.00 |
Хомут червячный (12-22) Подробнее |
|
|
| 6 | 63621-1104320 |
Трубка от ФТОТ к бачку подогревателя Подробнее |
|
|
| 7 | 6363-1104313 |
Трубка от бачка подогревателя к топливозаборнику Подробнее |
|
|
| 8 | 4598711592 |
Пряжка хомута Подробнее |
|
|
| 9 | 258038-П29 |
Шплинт 3,2х16 Подробнее |
|
|
| 10 | 375-3506023 |
Прокладка хомута Подробнее |
|
|
| 11 | 339844-П29 |
Хомут Подробнее |
|
|
| 12 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 13 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 14 | 6363-1104064 |
Планка Подробнее |
|
|
| 15 | 375-3408682 |
Шланг сливной Подробнее |
|
|
| 16 | 432001-1104345 |
Рукав 10х17,5-1.47 L=1500 Подробнее |
|
|
| 17 | 4320-3108669 |
Шланг низкого давления Подробнее |
|
|
| 18 | 432001-1104059 |
Рукав 10х17,5-1,47 L=480 Подробнее |
|
|
| 19 | 6363-1104202 |
Трубка от форсунок вторая Подробнее |
|
|
| 20 | 2108-3401228 |
Хомут Подробнее |
|
|
| 21 | 4320-1104059 |
Шланг соединительный Подробнее |
|
|
 |
22 | 201456-П29 |
Болт М8-6gх20 Подробнее |
|
| 23 | 4598711572 |
Лента хомута 20 Подробнее |
|
|
| 24 | 339392-П29 |
Хомут 9 Подробнее |
|
|
| 25 | 6363-1104115 |
Трубка возврата топлива от форсунок, первая Подробнее |
|
|
| 26 | 6363-1104150 |
Трубка к топливоподкачивающему насосу Подробнее |
|
|
| 27 | 4320-1104139 |
Прокладка уплотнительная Подробнее |
|
|
| 28 | 63621-1104122 |
Штуцер Подробнее |
|
|
 |
29 | 201498-П29 |
Болт М10-6gх28 Подробнее |
|
| 30 | 6363-1104062 |
Хомут Подробнее |
|
