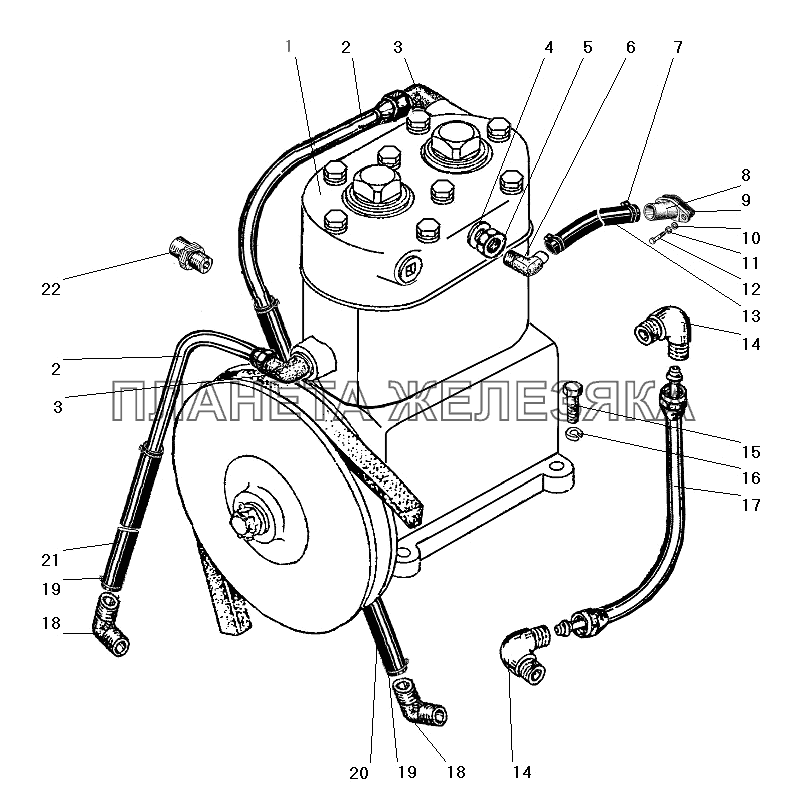

/135.gif "Установка компрессора УРАЛ-63685")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 5336-3509012-10 |
Компрессор Подробнее |
|
| 2 | 63621-1303060 |
Трубка Подробнее |
|
|
| 3 | 339046 |
Угольник М20х1,5 КГ3/8" Подробнее |
|
|
| 4 | 4320-3514023 |
Прокладка Подробнее |
|
|
| 5 | 335026-П29 |
Гайка М22х1,5 Подробнее |
|
|
| 6 | 63621-3509275 |
Штуцер Подробнее |
|
|
| 7 | 00.10.00-03 |
Хомут червячный (32-50) Подробнее |
|
|
| 8 | 4320Я-3509277 |
Патрубок воздухоподводящий Подробнее |
|
|
| 9 | 4320Я-3509281 |
Прокладка Подробнее |
|
|
| 10 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 11 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
 |
12 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 13 | 4320Я3-3509276-10 |
Рукав-деталь 25-35-270-0,3(3) Подробнее |
|
|
| 14 | 339843 |
Угольник Подробнее |
|
|
 |
15 | 201499-П29 |
Болт М10-6gх30 Подробнее |
|
| 16 | 252136-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 17 | 63621-3509260 |
Трубка маслоподводящая к компрессору Подробнее |
|
|
| 18 | 334058 |
Угольник Подробнее |
|
|
| 19 | 00.10.00-01 |
Хомут Подробнее |
|
|
| 20 | 63621-3408735 |
Рукав Подробнее |
|
|
| 21 | 3255Я3-1303049 |
Рукав Подробнее |
|
|
| 22 | 339227 |
Штуцер Подробнее |
|
