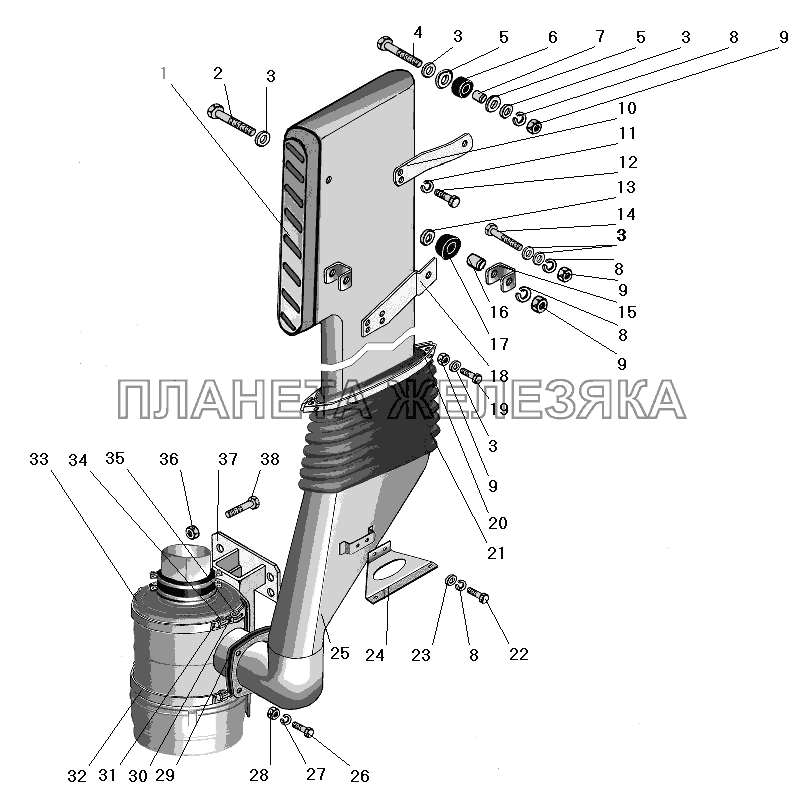

/65.gif "Установка воздушного фильтра и воздухозаборной трубы УРАЛ-63685")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6363-1109105 |
Труба воздухозаборная Подробнее |
|
|
 |
2 | 200279-П29 |
Болт М8-6gх100 Подробнее |
|
| 3 | 252005-П29 |
Шайба 8 Подробнее |
|
|
| 4 | 200267-П29 |
Болт М8х45 Подробнее |
|
|
| 5 | 335632-П29 |
Шайба 12 Подробнее |
|
|
| 6 | 375-1302040-А |
Подушка подвески радиатора Подробнее |
|
|
| 7 | 4320Я-1109142 |
Втулка Подробнее |
|
|
| 8 | 252135-П2 |
Шайба 8 пружинная Подробнее |
|
|
| 9 | 250510-П29 |
Гайка М8-6Н Подробнее |
|
|
| 10 | 6363-1109252-10 |
Кронштейн Подробнее |
|
|
| 11 | 252134-П2 |
Шайба 6 пружинная Подробнее |
|
|
| 12 | 201421-П29 |
Болт М6х22 Подробнее |
|
|
| 13 | 6363-1109267 |
Шайба 8,4 Подробнее |
|
|
 |
14 | 201457-П29 |
Болт М8-6gх22 Подробнее |
|
| 15 | 6363-1109253-10 |
Кронштейн верхний Подробнее |
|
|
| 16 | 6363-1109142 |
Втулка Подробнее |
|
|
| 17 | 375Б-1203090 |
Амортизатор подвески глушителя Подробнее |
|
|
| 18 | 6363-1109251-10 |
Кронштейн нижний Подробнее |
|
|
| 19 | 200273-П29 |
Болт М8х70 крепления крышки масляного насоса короткий Подробнее |
|
|
| 20 | 6363-1109390 |
Хомут Подробнее |
|
|
| 21 | 9847 3621 КZ55-4063 |
Шланг гофрированный Подробнее |
|
|
 |
22 | 201455-П29 |
Болт М8-6gх18 Подробнее |
|
| 23 | 252038-П29 |
Шайба 8,5 Подробнее |
|
|
| 24 | 6363-1109130 |
Пластина Подробнее |
|
|
| 25 | 6363-1109110-10 |
Трубопровод впускной Подробнее |
|
|
| 26 | 201677-П29 |
Болт М10х1,25-6gх28 Подробнее |
|
|
| 27 | 252156-П2 |
Шайба 10 пружинная Подробнее |
|
|
| 28 | 250517-П29 |
Гайка М10х1,25 Подробнее |
|
|
| 29 | 63621-1109197 |
Прокладка Подробнее |
|
|
| 30 | 63621-1109193 |
Гайка Подробнее |
|
|
| 31 | 63621-1109194 |
Болт Подробнее |
|
|
| 32 | 6363-1109234 |
Лента крепления фильтра Подробнее |
|
|
| 33 | ФВ721.1109510-05 |
Фильтр воздушный Подробнее |
|
|
| 34 | 63621-1109192 |
Втулка Подробнее |
|
|
| 35 | 63621-1109191 |
Втулка резьбовая Подробнее |
|
|
| 36 | 251648-П29 |
Гайка М14х1,5-6Н Подробнее |
|
|
| 37 | 6363-1109144 |
Кронштейн Подробнее |
|
|
| 38 | 330009-П29 |
Болт М14х1,5х39 Подробнее |
|
