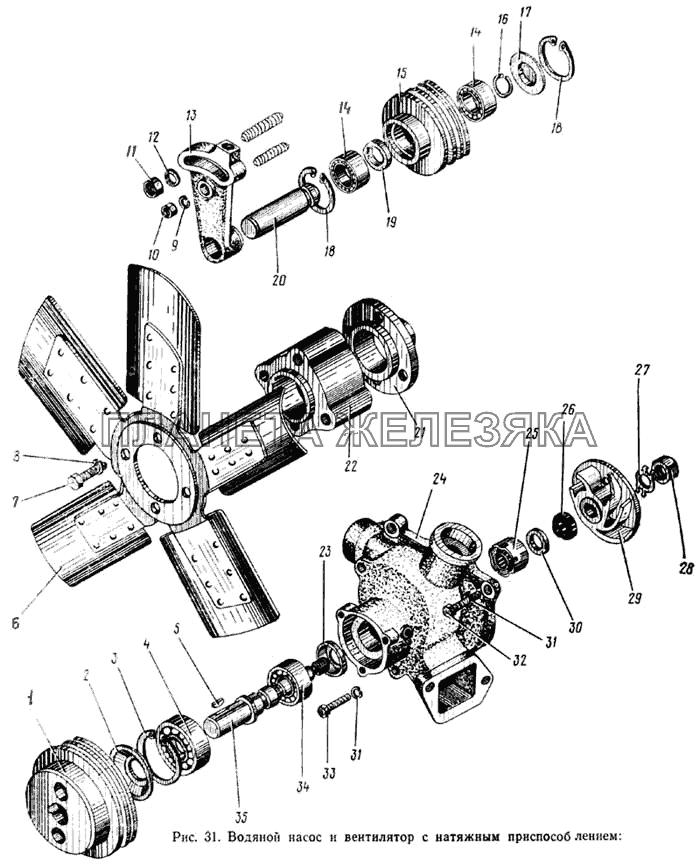

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1/34539/21 |
Шпилька крепления рычага Подробнее |
|
||
| 1/35329/21 |
Шпилька крепления натяжного приспособления Подробнее |
|
||
| 740.1303099 |
Кольцо уплотнительное перепускной трубки Подробнее |
|
||
| 740.1307075 |
Кольцо уплотнительное водяного насоса Подробнее |
|
||
| 740.1307170 |
Ремень привода водяного насоса Подробнее |
|
||
| 740.1308020 |
Ремень привода вентилятора Подробнее |
|
||
 |
740.1308110 |
Натяжное приспособление в сборе Подробнее |
||
| 740.1308842 |
Рычаг натяжного приспособления в сборе Подробнее |
|
||
| 1 | 740.1307216-10 |
Шкив привода водяного насоса Подробнее |
|
|
| 2 | 740.1307107 |
Шайба пылеотражательная Подробнее |
|
|
| 3 | 862806-П2 |
Кольцо упорное Подробнее |
|
|
| 4 | 740.1307027 |
Подшипник Подробнее |
|
|
| 5 | 870810-П2 |
Шпонка сегментная Подробнее |
|
|
| 6 | 740.1308012-10 |
Крыльчатка вентилятора в сборе Подробнее |
|
|
| 7 | 200460-П8 |
Болт крепления крыльчатки Подробнее |
|
|
| 8 | 252136-П2 |
Шайба пружинная Подробнее |
|
|
| 9 | 1/05168/73 |
Шайба пружинная Подробнее |
|
|
| 10 | 1/21647/21 |
Гайка Подробнее |
|
|
| 11 | 1/61036/11 |
Гайка Подробнее |
|
|
| 12 | 1/26469/01 |
Шайба плоская Подробнее |
|
|
| 13 | 740.1308844 |
Рычаг натяжного приспособления Подробнее |
|
|
| 14 | 740.1308860 |
Шарикоподшипник шкива Подробнее |
|
|
| 15 | 740.1308112 |
Шкив натяжного приспособления Подробнее |
|
|
| 16 | 740.1308133 |
Кольцо запорное Подробнее |
|
|
| 17 | 740.1308121 |
Крышка шкива Подробнее |
|
|
| 18 | 740.1308131 |
Кольцо пружинное упорное Подробнее |
|
|
| 19 | 740.1308123 |
Кольцо распорное подшипников Подробнее |
|
|
| 20 | 740.1308116 |
Ось шкива Подробнее |
|
|
| 21 | 740.1308035-10 |
Ступица крыльчатки вентилятора Подробнее |
|
|
| 22 | 133ВЯ-1308197 |
Проставка вентилятора Подробнее |
|
|
| 23 | 740.1307217 |
Шайба водоотражательная Подробнее |
|
|
| 24 | 740.1307015-10 |
Корпус водяного насоса Подробнее |
|
|
 |
25 | 2101-1307013 |
Сальник водяного насоса Подробнее |
|
| 26 | 740.1307038-10 |
Кольцо уплотнительное Подробнее |
|
|
| 27 | 870641-П |
Шайба стопорная Подробнее |
|
|
| 28 | 870502-П |
Гайка колпачковая крепления крыльчатки Подробнее |
|
|
| 29 | 740.1307032-10 |
Крыльчатка водяного насоса Подробнее |
|
|
| 30 | 740.1307035-10 |
Кольцо упорное Подробнее |
|
|
| 31 | 1/05166/73 |
Шайба пружинная Подробнее |
|
|
| 32 | 1/60436/21 |
Болт Подробнее |
|
|
| 33 | 1/60444/21 |
Болт Подробнее |
|
|
| 34 | 740.1307274-10 |
Подшипник Подробнее |
|
|
| 35 | 740.1307023-10 |
Валик водяного насоса Подробнее |
|
