| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 23А-1108009 |
Педали управления подачей топлива с накладкой, прокладкой и втулкой в сборе Подробнее |
|
||
| 23А-1108010 |
Педаль управления подачей топлива в сборе Подробнее |
|
||
| 250503-П8 |
Гайка М8Х1 Подробнее |
|
||
| 4Н65Г, ГОСТ 6402 |
Шайба пружинная Подробнее |
|
||
| 4Н65Г, ГОСТ 6402-61 |
Шайба пружинная Подробнее |
|
||
| 4Н65Г, ГОСТ 6402-61 |
Шайба пружинная Подробнее |
|
||
| 5Н65Т, ГОСТ 6402-61 |
Шайба пружинная Подробнее |
|
||
| 61901019-0 |
Шайба стальная Подробнее |
|
||
| 8Н65Г, ГОСТ 6402-61 |
Шайба пружинная Подробнее |
|
||
| 900415-1 |
Винт Подробнее |
|
||
| 900804-0 |
Гайка Подробнее |
|
||
| 900812-0 |
Гайка Подробнее |
|
||
| 900901-0 |
Шайба пружинная Подробнее |
|
||
| 900903-0 |
Шайба пружинная Подробнее |
|
||
| 901017-0 |
Шайба стальная Подробнее |
|
||
| 901044-0 |
Шайба стальная Подробнее |
|
||
| 901106-0 |
Шплинт Подробнее |
|
||
| 901106-0 |
Шплинт Подробнее |
|
||
| 908610-1 |
Заглушка Подробнее |
|
||
| ГОСТ 6402-61 |
Шайба пружинная 3Н65Г Подробнее |
|
||
| ГОСТ 6402-61 |
Шайба пружинная 3Н65Г Подробнее |
|
||
| ГОСТ 6402-61 |
Шайба пружинная 3Н65Г Подробнее |
|
||
| ГОСТ 6402-61 |
Шайба пружинная 3Н65Г Подробнее |
|
||
| ГОСТ 6402-61 |
Шайба пружинная 3Н65Г Подробнее |
|
||
| ГОСТ6402-61 |
Шайба пружинная 8Н65Г Подробнее |
|
||
| К126-1107150 |
Корпус смесительных камер Подробнее |
|
||
| К126-1107370 |
Заслонка воздушная в сборе Подробнее |
|
||
| К126Б-1107100 |
Корпус смесительных камер с пневмоцентробежным ограничителем оборотов в сборе Подробнее |
|
||
| К126Б-1107120 |
Подшипник оси привода дроссельных заслонок в сборе Подробнее |
|
||
| К126Б-1107160 |
Механизм диафрагменный в сборе Подробнее |
|
||
| К126Б-1107200 |
Корпус поплавковой камеры в сборе Подробнее |
|
||
| К126Б-1107300 |
Крышка поплавковой камеры в сборе Подробнее |
|
||
| К126Б-1107330 |
Клапан подачи топлива в сборе Подробнее |
|
||

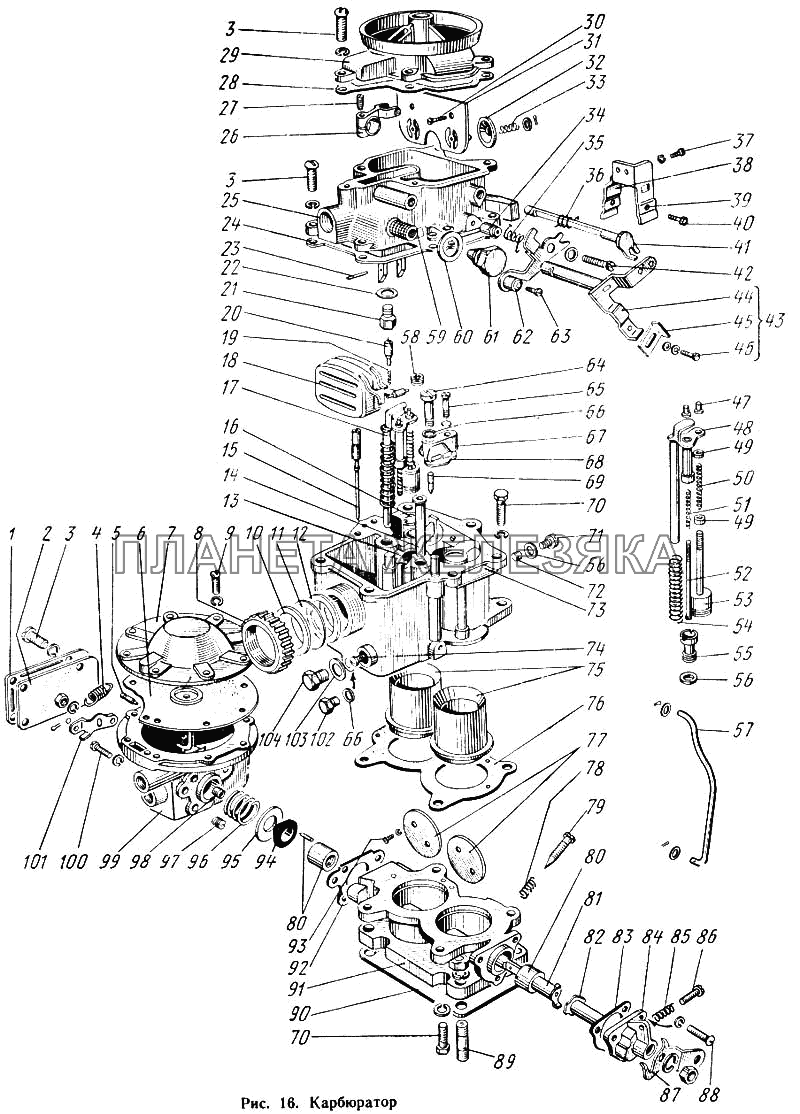

| 1 | К126Б-1107182 |
Крышка Подробнее |
|
|
| 2 | К126Б-1107181 |
Прокладка крышки Подробнее |
|
|
| 3 | 900413-1 |
Винт Подробнее |
|
|
| 3 | 900413-1 |
Винт Подробнее |
|
|
| 4 | К126Б-1107158 |
Пружина ограничителя оборотов Подробнее |
|
|
| 5 | К126Б-1107161 |
Винт пружины Подробнее |
|
|
| 6 | К126Б-1107170 |
Диафрагма в сборе Подробнее |
|
|
| 7 | К126Б-1107175 |
Крышка в сборе Подробнее |
|
|
| 8 | К37-49 |
Гайка Подробнее |
|
|
| 9 | 900415-1 |
Винт Подробнее |
|
|
| 10 | К126-1107228 |
Прокладка Подробнее |
|
|
| 11 | К126-1107225 |
Стекло Подробнее |
|
|
| 12 | К126-П07227 |
Прокладка Подробнее |
|
|
| 13 | К21-1107244 |
Шарик Подробнее |
|
|
| 14 | К126Б-1107226 |
Трубка эмульсионная Подробнее |
|
|
| 15 | К126Б-1107205 |
Жиклер системы холостого хода топливный Подробнее |
|
|
| 16 | К126-1107204 |
Кольцо стопорное Подробнее |
|
|
| 17 | К126Б-1107210 |
Привод ускорительного насоса в сборе Подробнее |
|
|
| 18 | К124-1107320 |
Поплавок в сборе Подробнее |
|
|
| 19 | К44-1107232 |
Пружина клапана Подробнее |
|
|
| 20 | К126Б-1107331 |
Игла клапана подачи топлива Подробнее |
|
|
| 21 | К126Б-1107332 |
Корпус клапана подачи топлива Подробнее |
|
|
| 22 | 901715-0 |
Шайба фибровая Подробнее |
|
|
| 23 | К14-1107211 |
Ось поплавка Подробнее |
|
|
| 24 | К126-1107012 |
Прокладка поплавковой камеры Подробнее |
|
|
| 25 | К126Б-1107301 |
Крышка поплавковой камеры Подробнее |
|
|
| 26 | К126Б-1107355 |
Вилка в сборе Подробнее |
|
|
| 27 | СЛ22-5205502 |
Винт стопорный Подробнее |
|
|
| 29 | К126Б-1107022 |
Фланец крышки Подробнее |
|
|
| 30 | 900110-1 |
Винт воздушной заслонки Подробнее |
|
|
| 31 | К126-1107375 |
Заслонка воздушная с осью клапана в сборе Подробнее |
|
|
| 32 | К126-1107372 |
Клапан воздушной заслонки Подробнее |
|
|
| 33 | К123-1107321 |
Пружина Подробнее |
|
|
| 34 | К23-70 |
Втулка Подробнее |
|
|
| 35 | К124-1107309 |
Пружина Подробнее |
|
|
| 36 | К126-1107308 |
Пружина Подробнее |
|
|
| 37 | 900406-1 |
Винт кронштейна Подробнее |
|
|
| 38 | К23-55 |
Зажим кронштейна Подробнее |
|
|
| 39 | К126Б-1107302 |
Кронштейн Подробнее |
|
|
| 40 | 900507-1 |
Болт Подробнее |
|
|
| 41 | К126Б-П07310 |
Ось воздушной заслонки в сборе Подробнее |
|
|
| 42 | 900430-1 |
Винт Подробнее |
|
|
| 43 | К126Б-1107350 |
Ось привода ускорительного насоса в сборе Подробнее |
|
|
| 44 | К126Б-1107345 |
Ось привода ускорительного насоса с рычагом в сборе Подробнее |
|
|
| 45 | К126Б-1107353 |
Планка Подробнее |
|
|
| 46 | 900507-1 |
Болт Подробнее |
|
|
| 47 | К25А-1107228 |
Гайка установочная Подробнее |
|
|
| 48 | К126Б-1107215 |
Планка в сборе Подробнее |
|
|
| 49 | К59-1107217 |
Шайба Подробнее |
|
|
| 50 | К7А-1107226 |
Пружина поршня Подробнее |
|
|
| 51 | К30-1107115 |
Пружина Подробнее |
|
|
| 52 | К126Б-1107218 |
Шток привода экономайзера Подробнее |
|
|
| 53 | 123-0-1107225 |
Поршень экономайзера в сборе Подробнее |
|
|
| 54 | К126Б-1107236 |
Пружина Подробнее |
|
|
| 55 | К126Б-1107280 |
Клапан экономайзера в сборе Подробнее |
|
|
| 56 | 901718-0 |
Шайба фибровая Подробнее |
|
|
| 56 | 901718-0 |
Шайба фибровая Подробнее |
|
|
| 57 | К126Б-1107024 |
Тяга малых оборотов Подробнее |
|
|
| 58 | К126Б-1107231 |
Жиклер главной дозирующей системы воздушный Подробнее |
|
|
| 59 | К59-П07325 |
Сетка фильтра Подробнее |
|
|
| 60 | 901765-0 |
Шайба фибровая Подробнее |
|
|
| 61 | К44М-1107221 |
Пробка фильтра Подробнее |
|
|
| 62 | К126Б-1107315 |
Рычаг привода воздушной заслонки в сборе Подробнее |
|
|
| 63 | 900113-1 |
Винт Подробнее |
|
|
| 64 | К21-1107302 |
Винт топливопроводящий Подробнее |
|
|
| 65 | 900408-1 |
Винт распылителя Подробнее |
|
|
| 66 | 901701-0 |
Шайба фибровая Подробнее |
|
|
| 67 | К126Б-1107208 |
Распылитель Подробнее |
|
|
| 68 | К126-1107209 |
Прокладка распылителя Подробнее |
|
|
| 69 | К21-1107218 |
Клапан нагнетательный Подробнее |
|
|
| 70 | К28Б-1107025 |
Болт Подробнее |
|
|
| 71 | 451522 |
Пробка резьбовая Подробнее |
|
|
| 72 | 906510 |
Жиклер системы холостого хода воздушный Подробнее |
|
|
| 73 | К126Б-1107201 |
Корпус поплавковой камеры Подробнее |
|
|
| 74 | К126Б-1107202 |
Жиклер главной дозирующей системы топливный Подробнее |
|
|
| 75 | К126Б-1107013 |
Диффузор Подробнее |
|
|
| 76 | К126-1107014 |
Прокладка смесительных камер Подробнее |
|
|
| 77 | К126Б-1107102 |
Заслонка дроссельная Подробнее |
|
|
| 78 | 907103-0 |
Пружина Подробнее |
|
|
| 79 | 105-0-1107103 |
Винт системы холостого хода регулировочный Подробнее |
|
|
| 80 | 942/8 |
Роликоподшипник Подробнее |
|
|
| 81 | К126Б-1107110 |
Ось дроссельных заслонок в сборе Подробнее |
|
|
| 82 | К126Б-1107125 |
Ось привода дроссельных заслонок в сборе Подробнее |
|
|
| 83 | К126Б-1107109 |
Прокладка Подробнее |
|
|
| 84 | К126Б-1107126 |
Подшипник оси привода дроссельных заслонок Подробнее |
|
|
| 85 | 907103-0 |
Пружина Подробнее |
|
|
| 86 | К21-1107108 |
Винт холостого хода Подробнее |
|
|
| 87 | К126Б-1107127 |
Рычаг дроссельных заслонок Подробнее |
|
|
| 88 | 900415-1 |
Винт Подробнее |
|
|
| 89 | 291747-П |
Шпилька М8-М8Х1Х22 крепления карбюратора Подробнее |
|
|
| 90 | 49-1107015 |
Прокладка между карбюратором и впускной трубой Подробнее |
|
|
| 91 | К126Б-1107101 |
Корпус смесительных камер Подробнее |
|
|
| 92 | К126Б-1107154 |
Прокладка Подробнее |
|
|
| 93 | 900411-1 |
Винт Подробнее |
|
|
| 94 | К126Б-1107151 |
Манжета Подробнее |
|
|
| 95 | К126Б-1107152 |
Шайба манжеты Подробнее |
|
|
| 96 | К126Б-1107153 |
Пружина Подробнее |
|
|
| 97 | К126Б-1107168 |
Жиклер воздушный Подробнее |
|
|
| 98 | К126Б-1107021 |
Прокладка фланца Подробнее |
|
|
| 98 | К126Б-1107167 |
Жиклер воздушный Подробнее |
|
|
| 99 | К126Б-1107165 |
Корпус диафрагменного механизма в сборе Подробнее |
|
|
| 100 | 900407-1 |
Винт Подробнее |
|
|
| 101 | К126Б-1107155 |
Рычаг в сборе Подробнее |
|
|
| 102 | 451501 |
Пробка резьбовая Подробнее |
|
|
| 103 | 901715-0 |
Шайба фибровая Подробнее |
|
|
| 104 | 451503 |
Пробка резьбовая Подробнее |
|
