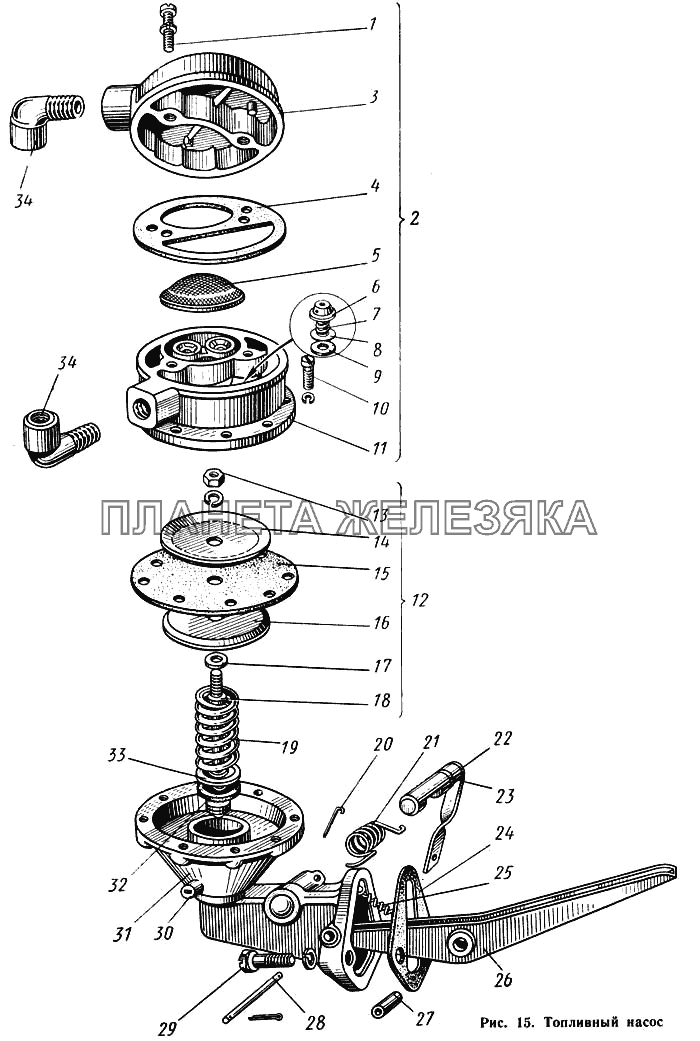

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 13-1106090-Б |
Корпус топливного насоса в сборе Подробнее |
|
||
| 252133-П2 |
Шайба пружинная 5 Подробнее |
|
||
| 252134-П2 |
Шайба 6 пружинная Подробнее |
|
||
| 252134-П2 |
Шайба 6 пружинная Подробнее |
|
||
| 252156-П2 |
Шайба пружинная 10 Подробнее |
|
||
| 258000-П29 |
Шплинт 1,5Х10 Подробнее |
|
||
| 260304-П29 |
Заглушка 14 отверстия валика ручного привода топливного насоса Подробнее |
|
||
| 51А-1106016 |
Головка топливного насоса с клапанами в сборе Подробнее |
|
||
| 1 | 51А-1106067 |
Болт крепления крышки к головке топливного насоса Подробнее |
|
|
| 2 | 51А-1106015 |
Головка топливного насоса в сборе Подробнее |
|
|
| 3 | 51А-1106055 |
Крышка топливного насоса Подробнее |
|
|
| 4 | 13-1106058 |
Прокладка крышки топливного насоса Подробнее |
|
|
| 5 | 51А-1106045 |
Фильтр топливного насоса в сборе Подробнее |
|
|
| 6 | 51А-1106026 |
Обойма клапана топливного насоса Подробнее |
|
|
| 7 | 51А-1106027 |
Пружина клапана топливного насоса Подробнее |
|
|
| 8 | 51А-1106023 |
Пластина клапана Подробнее |
|
|
| 9 | 13-1106022-Б |
Клапан топливного насоса Подробнее |
|
|
 |
10 | 222525-П29 |
Винт М6Х16 крепления головки топливного насоса Подробнее |
|
| 11 | 51А-1106018 |
Головка топливного насоса Подробнее |
|
|
| 12 | 51А-1106140 |
Диафрагма топливного насоса в сборе Подробнее |
|
|
| 13 | 250464-П29 |
Гайка М5 тяги диафрагмы топливного насоса Подробнее |
|
|
| 14 | 51А-1106147 |
Шайба диафрагмы топливного насоса верхняя Подробнее |
|
|
| 15 | 13-1106142 |
Диафрагма топливного насоса Подробнее |
|
|
| 16 | 51А-1106146 |
Шайба диафрагмы топливного насоса нижняя Подробнее |
|
|
| 17 | 51А-1106149 |
Шайба диафрагмы топливного насоса уплотнительная Подробнее |
|
|
| 18 | 51А-1106144 |
Тяга диафрагмы топливного насоса Подробнее |
|
|
| 19 | 51А-1106150 |
Пружина диафрагмы топливного насоса Подробнее |
|
|
| 20 | 51А-1106103 |
Шплинт-проволока Подробнее |
|
|
| 21 | 51А-1106175 |
Пружина рычага ручного привода топливного насоса Подробнее |
|
|
| 22 | 51А-1106095 |
Валик привода топливного насоса в сборе Подробнее |
|
|
| 23 | 51А-1106100 |
Уплотнитель валика ручного привода топливного насоса Подробнее |
|
|
 |
24 | 13-1106170 |
Прокладка топливного насоса Подробнее |
|
| 25 | 51А-1106118 |
Пружина рычага топливного насоса Подробнее |
|
|
| 26 | 13-1106108 |
Рычаг топливного насоса Подробнее |
|
|
| 27 | 13-1106124 |
Втулка рычага топливного насоса Подробнее |
|
|
| 28 | 51А-1106128 |
Валик рычага топливного насоса Подробнее |
|
|
| 29 | 290849-П8 |
Болт М10Х28 крепления топливного насоса к двигателю Подробнее |
|
|
| 30 | К37-43 |
Сетка воздушного фильтра Подробнее |
|
|
| 31 | 13-1106094 |
Корпус топливного насоса Подробнее |
|
|
| 32 | 51А-1106154 |
Уплотнитель тяги диафрагмы топливного насоса Подробнее |
|
|
| 33 | 51А-1106153 |
Держатель уплотнителя тяги диафрагмы топливного насоса Подробнее |
|
|
| 34 | 280084-П4 |
Штуцер К1/4" топливного насоса угловой Подробнее |
|
