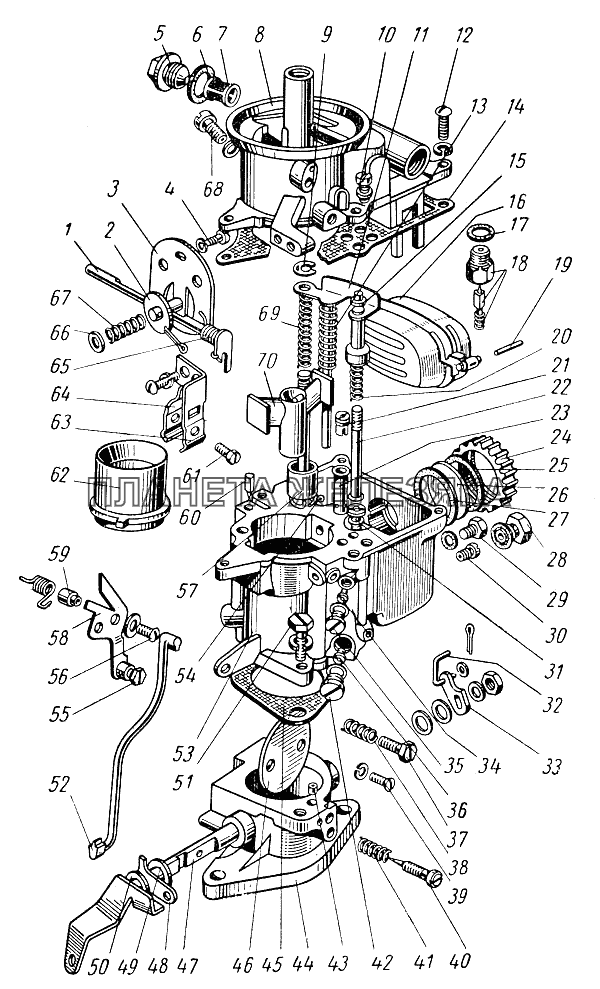

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 21Д-1107820 |
Щиток предохранительный карбюраторный Подробнее |
|
||
| 250513-П |
Гайка М10х1-4Н5Н Подробнее |
|
||
| 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
||
| 291790-П |
Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора Подробнее |
|
||
| 51-1107015 |
Прокладка между карбюратором и всасывающей трубой Подробнее |
|
||
| 6Н65Г ГОСТ 6402-61 |
Шайба Подробнее |
|
||
| 900812-0 |
Гайка М6-6Н Подробнее |
|
||
| 901106 |
Шплинт 1,0х10 Подробнее |
|
||
| 901701-0 |
Шайба 6 фибровая Подробнее |
|
||
| 901701-0 |
Шайба 6 фибровая Подробнее |
|
||
| 901715-0 |
Шайба 10 фибровая Подробнее |
|
||
| 901716-0 |
Шайба диаметром 8 фибровая Подробнее |
|
||
| 901718-0 |
Шайба Подробнее |
|
||
| 907701-0 |
Шайба диаметром 6 фибровая Подробнее |
|
||
| К124-1107010 |
Карбюратор в сборе (21-1107010-Б3) Подробнее |
|
||
| К124-1107210 |
Привод ускорительного насоса в сборе Подробнее |
|
||
| К124-1107303 |
Распылитель экономайзера Подробнее |
|
||
| К126-1107309 |
Пружина Подробнее |
|
||
| 1 | К124-1107310 |
Ось воздушной заслонки в сборе Подробнее |
|
|
| 2 | 105-0-1107312 |
Клапан воздушной заслонки Подробнее |
|
|
| 2 | К124-1107243 |
Замок Подробнее |
|
|
| 3 | К124-1107370 |
Заслонка воздушная в сборе Подробнее |
|
|
| 4 | 3Н65Г ГОСТ 6402-61 |
Шайба Подробнее |
|
|
| 4 | 900410-1 |
Винт М6х18 крепления крышки к поплавковой камере карбюратора Подробнее |
|
|
| 5 | К124-1107327 |
Пробка фильтра Подробнее |
|
|
| 6 | 901765-0 |
Шайба Подробнее |
|
|
| 7 | К59-1107325 |
Сетка фильтра в сборе Подробнее |
|
|
| 8 | 5Н65Г ГОСТ 6402-61 |
Шайба Подробнее |
|
|
| 8 | 900406-1 |
Винт Подробнее |
|
|
| 8 | К124-1107301 |
Крышка карбюратора Подробнее |
|
|
| 10 | К124-1107026 |
Жиклер воздушный холостого хода Подробнее |
|
|
| 11 | К124-1107215 |
Планка в сборе Подробнее |
|
|
| 12 | 900409-1 |
Винт Подробнее |
|
|
| 13 | К124-1107236 |
Пружина возвратная Подробнее |
|
|
| 14 | К124-1107012 |
Прокладка поплавковой камеры Подробнее |
|
|
| 15 | К25А-1107228 |
Гайка установочная Подробнее |
|
|
| 16 | К126-1107320 |
Поплавок в сборе Подробнее |
|
|
| 17 | 901715-0 |
Шайба 10 фибровая Подробнее |
|
|
 |
18 | К126-1107330 |
Клапан Подробнее |
|
| 19 | 114-0-1107304 |
Ось поплавка Подробнее |
|
|
| 20 | К30-1107115 |
Пружина поршня Подробнее |
|
|
| 21 | К124-1107223 |
Пробка эмульсионной трубки Подробнее |
|
|
| 22 | К124-1107218 |
Шток привода экономайзера Подробнее |
|
|
| 23 | К124-1107226 |
Трубка эмульсионная Подробнее |
|
|
| 24 | К37-49 |
Гайка Подробнее |
|
|
| 25 | К126-1107228 |
Прокладка Подробнее |
|
|
| 26 | К126-1107225 |
Стекло Подробнее |
|
|
| 27 | К126-1107227 |
Прокладка Подробнее |
|
|
| 28 | 451513 |
Пробка Подробнее |
|
|
| 29 | 451501 |
Пробка Подробнее |
|
|
| 30 | К124-1107202 |
Жиклер топливный главный Подробнее |
|
|
| 31 | К59-1107430 |
Клапан экономайзера Подробнее |
|
|
| 32 | К124-1107046 |
Серьга привода ускорительного насоса Подробнее |
|
|
| 33 | К59-1107048 |
Рычаг привода ускорительного насоса Подробнее |
|
|
| 34 | К124-1107231 |
Жиклер воздушный главный Подробнее |
|
|
| 35 | 451522 |
Пробка Подробнее |
|
|
| 36 | К124-1107207 |
Жиклер топливный холостого хода Подробнее |
|
|
| 37 | 900501-4 |
Винт М5х25 упорный рычага дроссельной заслонки Подробнее |
|
|
| 38 | 907101-0 |
Пружина упорного болта Подробнее |
|
|
| 39 | 3Н65Г ГОСТ 6402-61 |
Шайба Подробнее |
|
|
| 39 | 900403-1 |
Винт Подробнее |
|
|
| 40 | 105-0-1107103 |
Винт регулировочный холостого хода Подробнее |
|
|
| 41 | 907103-0 |
Пружина регулировочного винта холостого хода Подробнее |
|
|
| 42 | 451523 |
Пробка Подробнее |
|
|
| 43 | К124-1107129 |
Жиклер эмульсионный Подробнее |
|
|
| 44 | К124-1107101 |
Корпус смесительной камеры Подробнее |
|
|
| 45 | К124-1107011 |
Прокладка смесительной камеры Подробнее |
|
|
| 46 | К22Ж-1107531 |
Дроссельная заслонка Подробнее |
|
|
| 47 | К124-1107110 |
Ось дроссельной заслонки в сборе Подробнее |
|
|
| 48 | К22И-1107108 |
Рычаг минимального газа Подробнее |
|
|
| 49 | 901015-0 |
Шайба Подробнее |
|
|
| 50 | К22И-1107556 |
Шайба регулировочная Подробнее |
|
|
| 51 | 900508-1 |
Болт М8х21 крепления смесительной камеры Подробнее |
|
|
| 52 | К124-1107024 |
Тяга малых оборотов Подробнее |
|
|
| 53 | К124-1107201 |
Корпус карбюратора Подробнее |
|
|
| 54 | К21-1107244 |
Шарик Подробнее |
|
|
| 55 | 900507-1 |
Болт Подробнее |
|
|
| 56 | 900409-1 |
Винт Подробнее |
|
|
| 56 | 901017-0 |
Шайба 5,2х1 Подробнее |
|
|
| 57 | К124-1107240 |
Поршень в сборе Подробнее |
|
|
| 58 | К124-1107315 |
Рычаг привода воздушной заслонки в сборе Подробнее |
|
|
| 59 | К23-70 |
Втулка пружины рычага привода воздушной заслонки Подробнее |
|
|
| 60 | К49-1107331 |
Клапан нагнетательный ускорительного насоса Подробнее |
|
|
| 61 | 900509-1 |
Болт Подробнее |
|
|
| 62 | К124-1107013 |
Диффузор Подробнее |
|
|
| 63 | К124-1107302 |
Кронштейн Подробнее |
|
|
| 64 | К23-55 |
Зажим кронштейна тяги воздушной заслонки Подробнее |
|
|
| 65 | К124-1107308 |
Пружина оси воздушной заслонки Подробнее |
|
|
| 66 | 901044 |
Шайба диаметром 4 Подробнее |
|
|
| 67 | К124-1107373 |
Пружина клапана воздушной заслонки Подробнее |
|
|
| 68 | К124-1107245 |
Распылительный ускорительного насоса в сборе Подробнее |
|
|
| 69 | К124-1107236 |
Пружина возвратная Подробнее |
|
|
| 70 | К124-1107224 |
Диффузор малый Подробнее |
|
