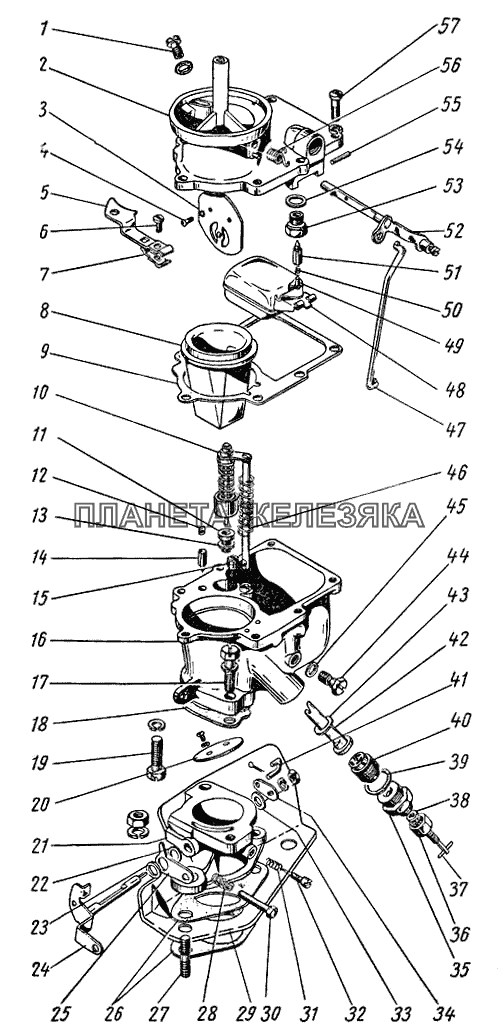

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 280084-П2 |
Штуцер 1/4"х18 угловой Подробнее |
|
||
| 900403-1 |
Винт Подробнее |
|
||
| 900812-0 |
Гайка М6-6Н Подробнее |
|
||
| 900903-0 |
Шайба 6 Подробнее |
|
||
| 900906-0 |
Шайба 3 Подробнее |
|
||
| 901013-0 |
Шайба 8,2х0,3 Подробнее |
|
||
| 901106 |
Шплинт 1,0х10 Подробнее |
|
||
| 901701-0 |
Шайба 6 фибровая Подробнее |
|
||
| 901717-0 |
Прокладка распылителя Подробнее |
|
||
| 907102-0 |
Пружина ускорительного насоса Подробнее |
|
||
| К22-1107050 |
Тяга ускорительного насоса с соединительной планкой в сборе Подробнее |
|
||
| К22-1107121 |
Гайка крепления штока Подробнее |
|
||
| К22И-1107010 |
Карбюратор в сборе Подробнее |
|
||
| К22И-1107130 |
Поршень со штоком ускорительного насоса в сборе Подробнее |
|
||
| 1 | К22И-1107160 |
Распылитель ускорительного насоса в сборе Подробнее |
|
|
| 2 | К22И-1107301 |
Корпус карбюратора верхний Подробнее |
|
|
| 3 | К22И-1107230 |
Заслонка воздушная в сборе Подробнее |
|
|
| 4 | 900110-1 |
Винт М3х6 крепления воздушной заслонки Подробнее |
|
|
| 4 | 900906-0 |
Шайба 3 Подробнее |
|
|
| 5 | К22И-1107336 |
Кронштейн тяги воздушной заслонки Подробнее |
|
|
| 6 | 900413-1 |
Винт Подробнее |
|
|
| 7 | К23-55 |
Зажим кронштейна тяги воздушной заслонки Подробнее |
|
|
| 8 | К22-1107030-А |
Диффузор в сборе Подробнее |
|
|
| 9 | К22-1107085-А |
Прокладка корпуса карбюратора Подробнее |
|
|
| 10 | К22И-1107120 |
Насос ускорительный в сборе Подробнее |
|
|
| 11 | К22-1107450 |
Клапан экономайзера в сборе Подробнее |
|
|
| 13 | 901716-0 |
Шайба диаметром 8 фибровая Подробнее |
|
|
| 14 | К22Д-1107331 |
Клапан подачи топлива Подробнее |
|
|
| 15 | К22Е-1107440 |
Клапан обратный ускорительного насоса в сборе Подробнее |
|
|
| 15 | К49-1107412 |
Замок клапана ускорительного насоса Подробнее |
|
|
| 16 | К22И-1107420 |
Корпус поплавковой камеры карбюратора с заглушками, воздушными и эмульсионными жиклерами в сборе Подробнее |
|
|
| 17 | 900504-1 |
Болт М8х25 крепления смесительной камеры Подробнее |
|
|
| 17 | 900904-0 |
Шайба пружинная 8Н65Г (ГОСТ 6402-70) Подробнее |
|
|
| 18 | К22-1107086-А |
Прокладка между корпусом карбюратора и корпусом смесительной камеры Подробнее |
|
|
| 19 | 900508-1 |
Болт М8х21 крепления смесительной камеры Подробнее |
|
|
| 20 | К22Ж-1107531 |
Дроссельная заслонка Подробнее |
|
|
| 21 | К22И-1107507 |
Корпус смесительной камеры Подробнее |
|
|
| 22 | 901015-0 |
Шайба Подробнее |
|
|
| 23 | К22И-1107556 |
Шайба регулировочная Подробнее |
|
|
| 24 | К22И-1107110 |
Ось дроссельной заслонки в сборе Подробнее |
|
|
| 25 | К22И-1107108 |
Рычаг минимального газа Подробнее |
|
|
| 26 | 51-1107015 |
Прокладка между карбюратором и всасывающей трубой Подробнее |
|
|
| 27 | 250513-П |
Гайка М10х1-4Н5Н Подробнее |
|
|
| 27 | 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее |
|
|
| 27 | 291790-П |
Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора Подробнее |
|
|
| 28 | 907101-0 |
Пружина упорного болта Подробнее |
|
|
| 29 | 21Д-1107820 |
Щиток предохранительный карбюраторный Подробнее |
|
|
| 30 | 900501-4 |
Винт М5х25 упорный рычага дроссельной заслонки Подробнее |
|
|
| 31 | 907103-0 |
Пружина регулировочного винта холостого хода Подробнее |
|
|
| 32 | 105-0-1107103 |
Винт регулировочный холостого хода Подробнее |
|
|
| 33 | 901016-0 |
Шайба 8,2х1 Подробнее |
|
|
| 34 | К59-1107048 |
Рычаг привода ускорительного насоса Подробнее |
|
|
| 35 | К49-1107151 |
Корпус регулировочной иглы Подробнее |
|
|
| 36 | К49-1107154 |
Гайка сальника Подробнее |
|
|
| 37 | К49-1107152 |
Игла регулировочная Подробнее |
|
|
| 38 | К49-1107153 |
Сальник регулировочной иглы Подробнее |
|
|
| 39 | 901747-0 |
Шайба диаметром 18 фибровая Подробнее |
|
|
| 40 | 906583-0 |
Блок жиклеров Подробнее |
|
|
| 41 | К22Ж-1107044 |
Серьга привода ускорительного насоса Подробнее |
|
|
| 42 | К22Ж-1107028 |
Распылитель главного и компенсационного жиклеров Подробнее |
|
|
| 43 | К49-П07087 |
Прокладка блока жиклеров Подробнее |
|
|
| 44 | К49-1107409-1 |
Жиклер холостого хода Подробнее |
|
|
| 45 | 901716-0 |
Шайба диаметром 8 фибровая Подробнее |
|
|
| 46 | К22И-1107051 |
Пружина Подробнее |
|
|
| 47 | К22Г-1107047 |
Тяга привода рычага минимального газа Подробнее |
|
|
| 48 | К22-1107600 |
Поплавок с петлей в сборе Подробнее |
|
|
| 49 | К22Д-1107332 |
Стержень клапана подачи топлива Подробнее |
|
|
| 50 | К22Д-1107333 |
Пружина стержня клапана подачи топлива Подробнее |
|
|
| 51 | К22Д-1107331 |
Клапан подачи топлива Подробнее |
|
|
| 52 | К22И-1107240-А |
Ось воздушной заслонки в сборе Подробнее |
|
|
| 53 | К22-1107332 |
Корпус клапана подачи топлива Подробнее |
|
|
| 54 | 901707-0 |
Шайба диаметром 10 фибровая Подробнее |
|
|
| 55 | К14-1107211 |
Ось петли поплавка Подробнее |
|
|
| 56 | К22И-1107323-А |
Пружина оси воздушной заслонки Подробнее |
|
|
| 57 | 900410-1 |
Винт М6х18 крепления крышки к поплавковой камере карбюратора Подробнее |
|
|
| 57 | 900906-0 |
Шайба 3 Подробнее |
|
