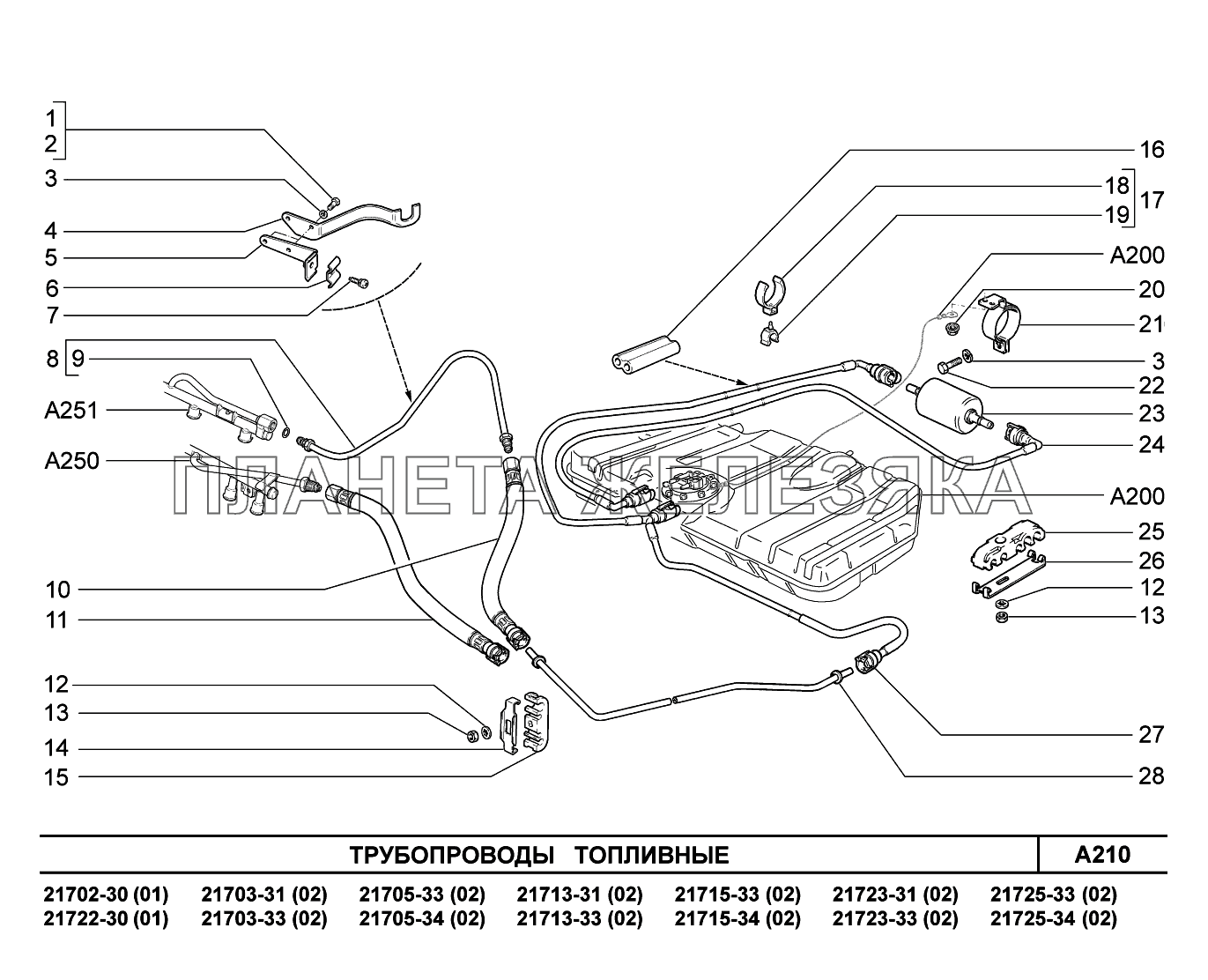

/26.gif "A210. Трубопроводы топливные ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 00001-0009021-21 |
Болт М6х14 Подробнее |
|
|
| 2 | 00001-0009022-21 |
Болт М6х16 Подробнее |
|
|
| 3 | 00001-0005164-70 |
Шайба 6 пружинная Подробнее |
|
|
| 4 | 21700-3408190-10 |
Кронштейн Подробнее |
|
|
| 5 | 21120-1104092-00 |
Кронштейн Подробнее |
|
|
| 6 | 21214-1104116-00 |
Зажим Подробнее |
|
|
| 7 | 21214-1104136-00 |
Винт Подробнее |
|
|
 |
8 | 11190-1104013-00 |
Трубка топливная передняя Подробнее |
|
| 9 | 21120-1104252-00 |
Кольцо уплотнительное Подробнее |
|
|
| 9 | 21120-1104252-03 |
Кольцо уплотнительное Подробнее |
|
|
| 10 | 21101-1104218-00 |
Шланг Подробнее |
|
|
| 10 | 21101-1104218-01 |
Шланг передний Подробнее |
|
|
 |
11 | 21101-1104218-10 |
Шланг передний Подробнее |
|
| 11 | 21101-1104218-11 |
Шланг передний Подробнее |
|
|
| 12 | 00001-0026053-71 |
Шайба 6 стопорная Подробнее |
|
|
| 13 | 00001-0058962-11 |
Гайка М6 Подробнее |
|
|
| 14 | 21080-1104043-10 |
Планка скобы Подробнее |
|
|
 |
15 | 21080-1104042-10 |
Скоба Подробнее |
|
| 16 | 21101-1104184-02 |
Облицовка защитная Подробнее |
|
|
| 17 | 21101-1104046-00 |
Скоба в сборе Подробнее |
|
|
| 18 | 21101-1104048-00 |
Скоба Подробнее |
|
|
| 19 | 21101-1104047-00 |
Скоба Подробнее |
|
|
| 20 | 00001-0038321-01 |
Гайка М6 с зубчатым буртиком Подробнее |
|
|
 |
21 | 21120-1117020-00 |
Кронштейн Подробнее |
|
 |
22 | 00001-0009024-21 |
Болт М6х20 Подробнее |
|
| 23 | 21230-1117010-00 |
Фильтр топливный Подробнее |
|
|
| 23 | 21230-1117010-01 |
Фильтр топливный Подробнее |
|
|
| 23 | 21230-1117010-02 |
Фильтр топливный Подробнее |
|
|
| 24 | 21101-1104243-03 |
Трубка электробензонасоса и топл./фильтра Подробнее |
|
|
| 24 | 21101-1104243-04 |
Трубка электробензонасоса и топл./фильтра Подробнее |
|
|
| 24 | 21101-1104243-05 |
Трубка электробензонасоса и топл./фильтра Подробнее |
|
|
 |
25 | 21100-1104042-00 |
Скоба Подробнее |
|
| 26 | 21100-1104043-00 |
Планка скобы Подробнее |
|
|
| 27 | 21101-1104222-03 |
Трубка топл./фильтра и топл./трубопровода Подробнее |
|
|
| 27 | 21101-1104222-04 |
Трубка топл./фильтра и топл./трубопровода Подробнее |
|
|
| 27 | 21101-1104222-05 |
Трубка топл./фильтра и топл./трубопровода Подробнее |
|
|
| 28 | 21101-1104056-00 |
Трубка топливная Подробнее |
|
