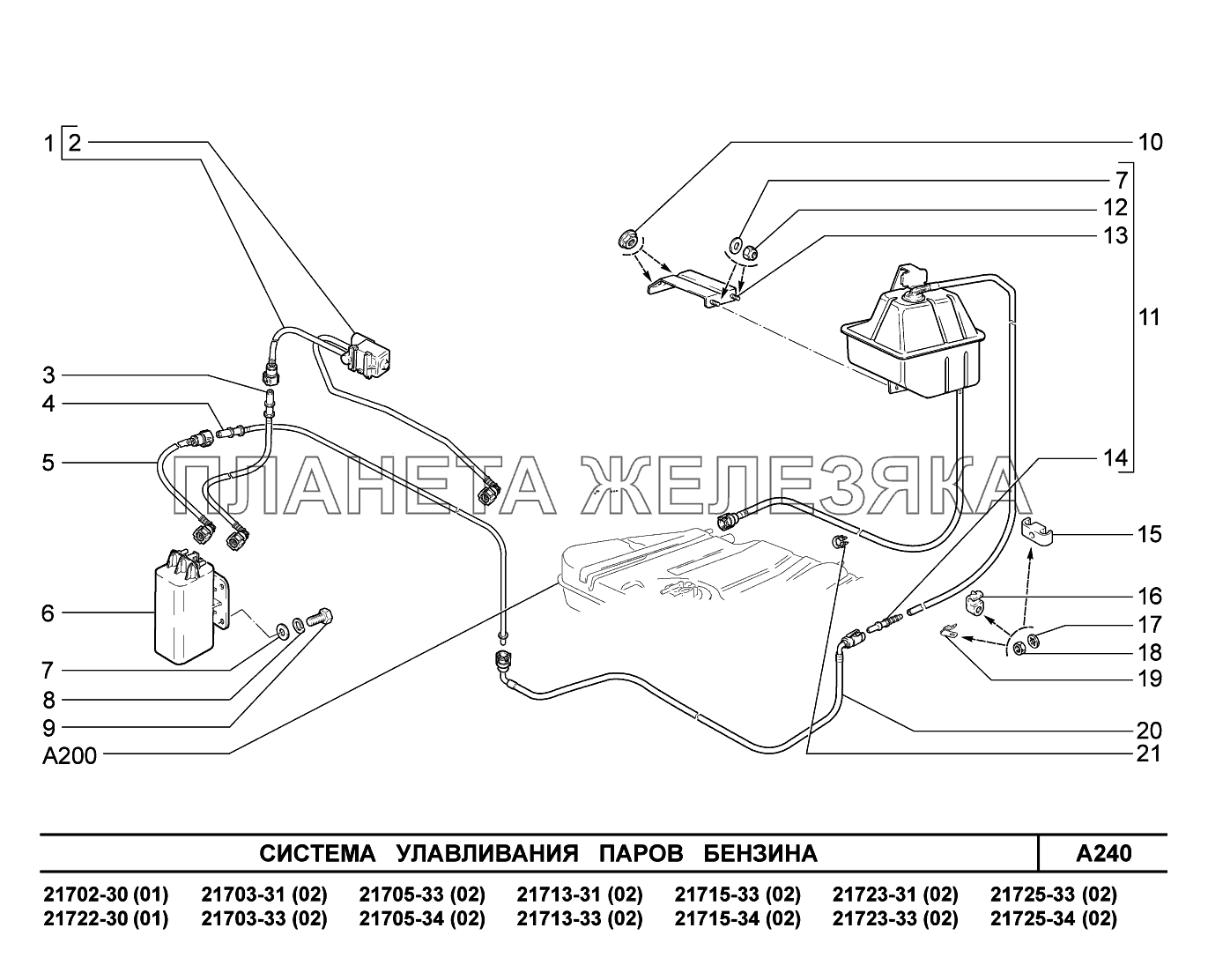

/27.gif "A240. Система улавливания паров бензина ВАЗ-2170")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 21702-1164042-03 |
Клапан продувки адсорбера в сборе Подробнее |
|
|
| 1 | 21702-1164042-04 |
Клапан продувки адсорбера в сборе Подробнее |
|
|
| 1 | 21703-1164042-03 |
Клапан продувки адсорбера в сборе Подробнее |
|
|
| 1 | 21703-1164042-04 |
Клапан продувки адсорбера в сборе Подробнее |
|
|
| 2 | 21103-1164200-01 |
Клапан продувки адсорбера Подробнее |
|
|
 |
2 | 21103-1164200-02 |
Клапан продувки адсорбера Подробнее |
|
 |
2 | 21103-1164200-03 |
Клапан продувки адсорбера Подробнее |
|
| 3 | 21703-1164282-00 |
Трубка адсорбера и клапана продувки Подробнее |
|
|
| 3 | 21703-1164282-01 |
Трубка адсорбера и клапана продувки Подробнее |
|
|
| 3 | 21703-1164282-02 |
Трубка адсорбера и клапана продувки Подробнее |
|
|
| 4 | 21700-1164084-00 |
Трубка паропровода Подробнее |
|
|
| 4 | 21700-1164084-01 |
Трубка пароотводящая Подробнее |
|
|
| 5 | 21700-1164244-00 |
Трубка паропровода передняя Подробнее |
|
|
| 5 | 21700-1164244-01 |
Трубка передняя пароотводящая Подробнее |
|
|
| 5 | 21700-1164244-02 |
Трубка передняя пароотводящая Подробнее |
|
|
 |
6 | 21700-1164010-00 |
Адсорбер Подробнее |
|
| 6 | 21700-1164010-01 |
Адсорбер Подробнее |
|
|
| 6 | 21700-1164010-02 |
Адсорбер Подробнее |
|
|
| 7 | 00001-0026437-01 |
Шайба 6 Подробнее |
|
|
| 8 | 00001-0005164-70 |
Шайба 6 пружинная Подробнее |
|
|
| 9 | 00001-0009022-21 |
Болт М6х16 Подробнее |
|
|
| 10 | 00001-0038321-01 |
Гайка М6 с зубчатым буртиком Подробнее |
|
|
| 11 | 21700-1164005-01 |
Сепаратор в сборе Подробнее |
|
|
| 11 | 21700-1164005-02 |
Сепаратор с трубками в сборе Подробнее |
|
|
| 12 | 00001-0025742-11 |
Гайка М6 самоконтрящаяся Подробнее |
|
|
| 13 | 21100-1164062-00 |
Кронштейн Подробнее |
|
|
| 14 | 11180-1104244-00 |
Штуцер Подробнее |
|
|
| 15 | 21082-1104047-00 |
Скоба Подробнее |
|
|
 |
16 | 21080-1104047-00 |
Скоба Подробнее |
|
| 17 | 00001-0026053-71 |
Шайба 6 стопорная Подробнее |
|
|
| 18 | 00001-0058962-11 |
Гайка М6 Подробнее |
|
|
| 19 | 00001-0004183-01 |
Скоба Подробнее |
|
|
| 20 | 21700-1164248-00 |
Трубка паропровода средняя Подробнее |
|
|
| 20 | 21700-1164248-01 |
Трубка средняя Подробнее |
|
|
| 20 | 21700-1164248-02 |
Трубка средняя Подробнее |
|
|
| 21 | 00001-0045698-80 |
Скоба 14 Подробнее |
|
