| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700А.19.00.000-1 |

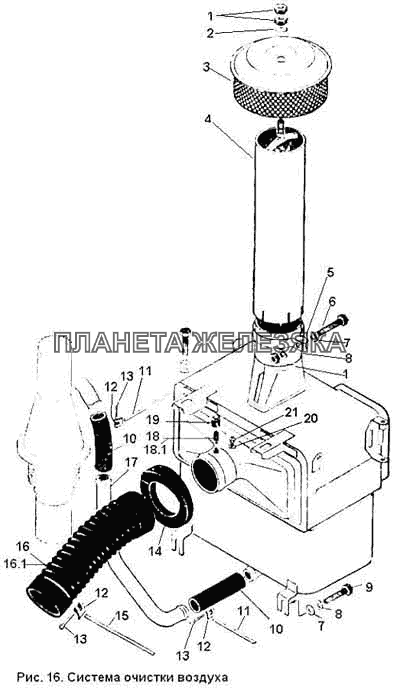

Система очистки воздуха Подробнее |
|
||
| 701.19.00.000-2 |
Система очистки воздуха Подробнее |
|
||
| 1 | Гайка М12 ГОСТ 5927-70 |
Гайка М12 ГОСТ 5927-70 Подробнее |
|
|
| 2 | 700А.19.00.023 |
Прокладка Подробнее |
|
|
| 3 | 700А.19.00.020 |
Сетка в сборе Подробнее |
|
|
| 4 | 700А.19.00.030 |
Воздухозаборная труба Подробнее |
|
|
| 5 | 700А.19.00.026 |
Хомут Подробнее |
|
|
| 6 | Болт М12Х55 ГОСТ 7811-70 |
Болт М12Х55 ГОСТ 7811-70 Подробнее |
|
|
| 7 | Шайба 12.01 ГОСТ 11371-78 |
Шайба 12.01 ГОСТ 11371-78 Подробнее |
|
|
| 8 | Шайба 12.65Г ГОСТ 6402-70 |
Шайба 12.65Г ГОСТ 6402-70 Подробнее |
|
|
| 9 | Болт М12Х30 ГОСТ 7808-70 |
Болт М12Х30 ГОСТ 7808-70 Подробнее |
|
|
| 10 | Рукав 48Х62-15 ГОСТ 10362-76: L=200мм |
Рукав 48Х62-15 ГОСТ 10362-76: L=200мм Подробнее |
|
|
| 11 | Лента 500 ГОСТ 503-71 |
Лента 500 ГОСТ 503-71 Подробнее |
|
|
| 12 | А52426-24 |
Рамка хомута ОСТ 3-408-70 Подробнее |
|
|
| 13 | 3408-1 |
Шплинт хомута 6.3 ОСТ 3-408-70 Подробнее |
|
|
| 14 | 700А.19.00.022 |
Прокладка Подробнее |
|
|
| 15 | Лента 950 ГОСТ 503-71 |
Лента 950 ГОСТ 503-71 Подробнее |
|
|
| 16 | Рукав D-125Х500 ТУ 38-305-199-78 |
Рукав D-125Х500 ТУ 38-305-199-78 Подробнее |
|
|
| 17 | 701.19.00.011-3 |
Труба Подробнее |
|
|
| 18 | 700А.19.00.041 |
Сигнализатор засоренности воздухоочистителя ОР-9928 ГОСНИТИ Подробнее |
|
|
| 18 | 701.19.00.030 |
Сигнализатор засоренности воздухоочистителя ОР-9928 ГОСНИТИ Подробнее |
|
|
| 19 | 701.19.00.012.1 |
Колпак Подробнее |
|
|
| 20 | Прокладка ФТ14Х20Х1.5 МН 3138-62 |
Прокладка ФТ14Х20Х1.5 МН 3138-62 Подробнее |
|
|
| 21 | 700А.19.04.095 |
Пробка Подробнее |
|
|
| 161 | Рукав D-125Х900 ТУ 38-305-199-78 |
Рукав D-125Х900 ТУ 38-305-199-78 Подробнее |
|
|
| 181 | 701.19.00.040 |
Сигнализатор засоренности воздухоочистителя ОР-9928 ГОСНИТИ Подробнее |
|
