| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

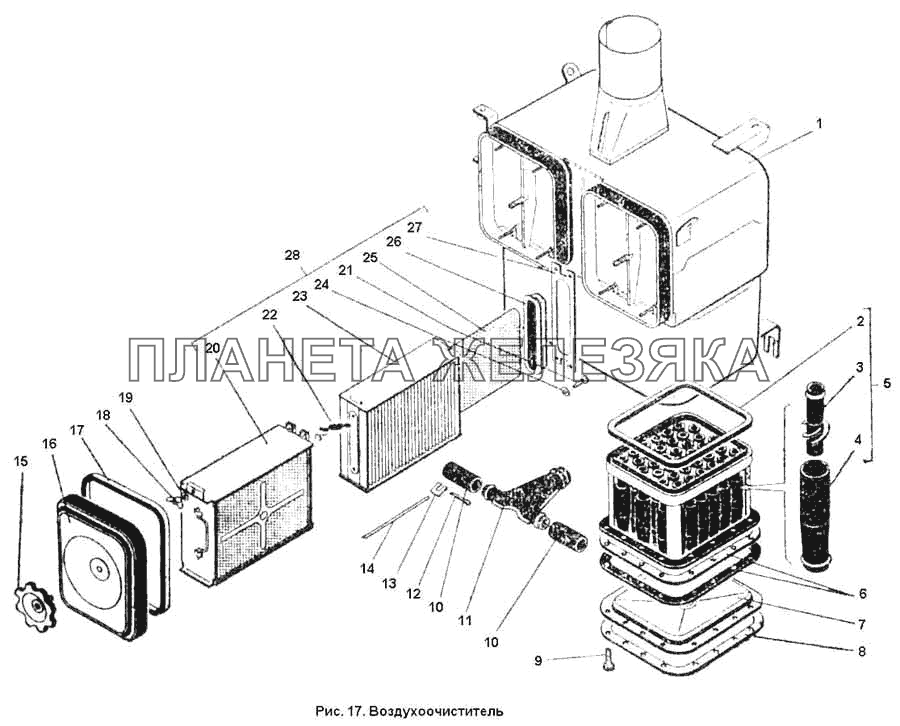

| 700А.19.04.000-1 |
Воздухоочиститель Подробнее |
|
||
| 1 | 700А.19.04.010-1 |
Корпус Подробнее |
|
|
| 2 | 700А.19.04.058 |
Прокладка Подробнее |
|
|
| 3 | 700А.19.04.130 |
Направляющая Подробнее |
|
|
| 4 | 700.19.02.013-1 |
Труба Подробнее |
|
|
| 5 | 700А.19.04.030 |
Инерционный аппарат Подробнее |
|
|
| 6 | 700.19.02.036 |
Прокладка Подробнее |
|
|
| 7 | 700.19.02.050-1 |
Бункер Подробнее |
|
|
| 8 | 700.19.02.034 |
Фланец Подробнее |
|
|
| 9 | Болт М6Х30 ГОСТ 7811-70 |
Болт М6Х30 ГОСТ 7811-70 Подробнее |
|
|
| 10 | Рукав 35Х49-15 ГОСТ 10362-76: L=90мм |
Рукав 35Х49-15 ГОСТ 10362-76: L=90мм Подробнее |
|
|
| 11 | 700.19.02.120-1 |
Тройник Подробнее |
|
|
| 12 | 3408-1 |
Шплинт хомута 6.3 ОСТ 3-408-70 Подробнее |
|
|
| 13 | А52426-24 |
Рамка хомута ОСТ 3-408-70 Подробнее |
|
|
| 14 | Лента 400 ГОСТ 503-71 |
Лента 400 ГОСТ 503-71 Подробнее |
|
|
| 15 | 700А.19.04.060 |
Маховик Подробнее |
|
|
| 16 | 700А.19.04.050 |
Крышка Подробнее |
|
|
| 17 | 700А.19.04.068-1 |
Прокладка Подробнее |
|
|
| 18 | Гайка М8.8.019 ГОСТ 3032-76 |
Гайка М8.8.019 ГОСТ 3032-76 Подробнее |
|
|
| 19 | Шайба 8.01 ГОСТ 11371-78 |
Шайба 8.01 ГОСТ 11371-78 Подробнее |
|
|
| 20 | 700А.19.04.150 |
Корпус Подробнее |
|
|
| 21 | Болт М6Х16 ГОСТ 7805-70 |
Болт М6Х16 ГОСТ 7805-70 Подробнее |
|
|
| 22 | Прокладка ФТ6Х12Х1 МН 3138-62 |
Прокладка ФТ6Х12Х1 МН 3138-62 Подробнее |
|
|
| 23 | 700А.19.04.160-1 |
Кассета Подробнее |
|
|
| 24 | Шайба 6.01 ГОСТ 11371-78 |
Шайба 6.01 ГОСТ 11371-78 Подробнее |
|
|
| 25 | 700А.19.04.170 |
Обечайка в сборе Подробнее |
|
|
| 26 | 700А.19.04.082 |
Прокладка Подробнее |
|
|
| 27 | 700А.19.04.088 |
Планка Подробнее |
|
|
| 28 | 700А.19.04.140 |
Кассета в сборе Подробнее |
|
