| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

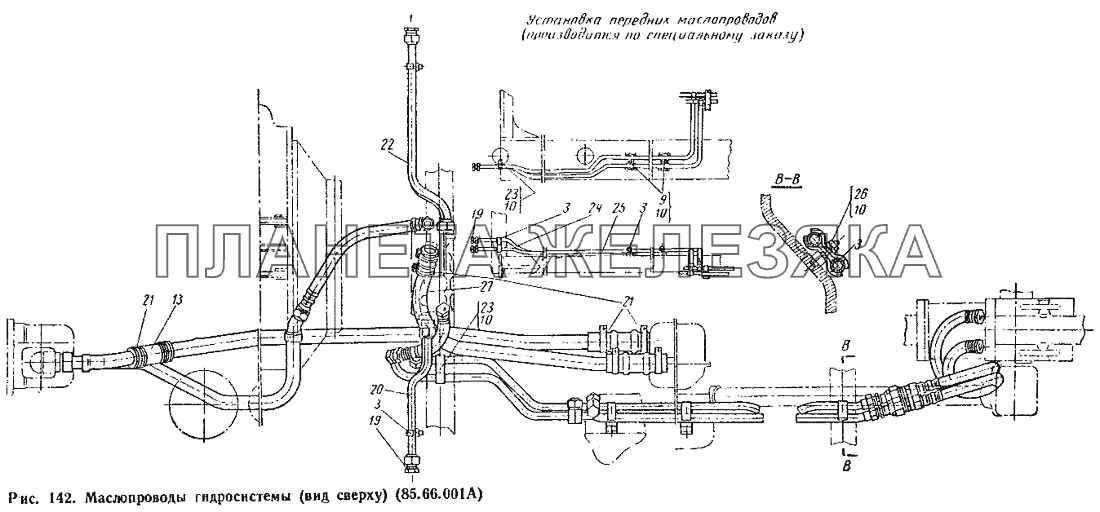

| 85.66.001А |
Маслопроводы гидросистемы Подробнее |
|
||
| 3 | 77.66.119А |
Планка прижимная Подробнее |
|
|
| 9 | Болт М10Х30 |
Болт М10Х30, ГОСТ 7796-62 Подробнее |
|
|
| 10 | Шайба пружинная 10Н |
Шайба пружинная 10Н, ГОСТ 6402-61 Подробнее |
|
|
| 19 | 54.54.124 |
Заглушка Подробнее |
|
|
| 21 | ХСВ-43 |
Хомутики стяжные винтовые Подробнее |
|
|
| 22 | 77.66.017 |
Маслопровод правый в сборе Подробнее |
|
|
| 23 | Болт М10Х35 |
Болт М10Х35, ГОСТ 7796-62 Подробнее |
|
|
| 25 | 77.66.028-2 |
Трубка отводная левая в сборе Подробнее |
|
|
| 26 | Гайка М10 |
Гайка М10, ГОСТ 5915-62 Подробнее |
|
|
| 27 | 77.66.111 |
Труба сливная Подробнее |
|
