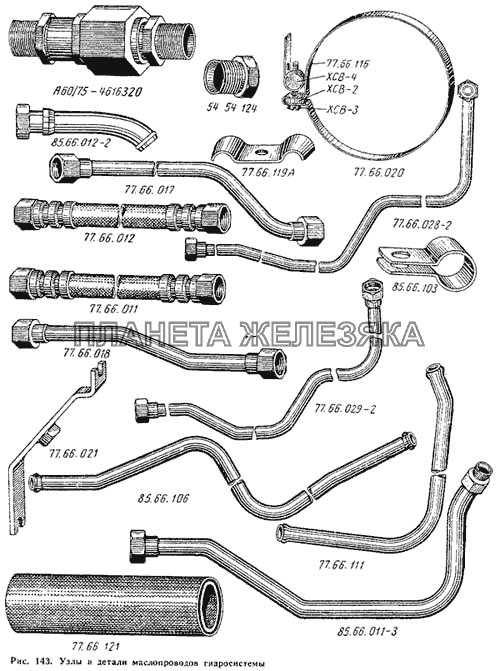

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 77.66.012 | Шланг задний в сборе |
|
||
| 77.66.018 | Маслопровод левый в сборе |
|
||
| 77.66.020 |
Хомутик в сборе Подробнее |
|
||
| 77.66.029-2 | Трубка отводная правая в сборе |
|
||
| 77.66.111 | Труба сливная |
|
||
| 77.66.116 |
Лента хомутика Подробнее |
|
||
| 85.66.012-2 | Труба заборная передняя в сборе |
|
||
| 85.66.106 | Труба заборная задняя |
|
||
| ХСВ-2 |
Планка хомутика Подробнее |
|
||
| ХСВ-3 |
Болт АН75-1 Подробнее |
|
||
| ХСВ-4 |
Гайка хомутика Подробнее |
|
||
| 2 | А60/75-4616320 |
Запорное устройство в сборе (Ф16) Подробнее |
|
|
| 3 | 77.66.119А |
Планка прижимная Подробнее |
|
|
| 5 | 85.66-011-3 |
Маслопровод от насоса к распределителю в сборе Подробнее |
|
|
| 8 | 85.66.103 |
Скоба Подробнее |
|
|
| 13 | 77.66.121 |
Шланг соединительный Подробнее |
|
|
| 18 | 77.66.021 |
Кронштейн в сборе Подробнее |
|
|
| 19 | 54.54.124 |
Заглушка Подробнее |
|
|
| 22 | 77.66.017 |
Маслопровод правый в сборе Подробнее |
|
|
| 25 | 77.66.028-2 |
Трубка отводная левая в сборе Подробнее |
|
|
| 27 | 77.66.111 |
Труба сливная Подробнее |
|
