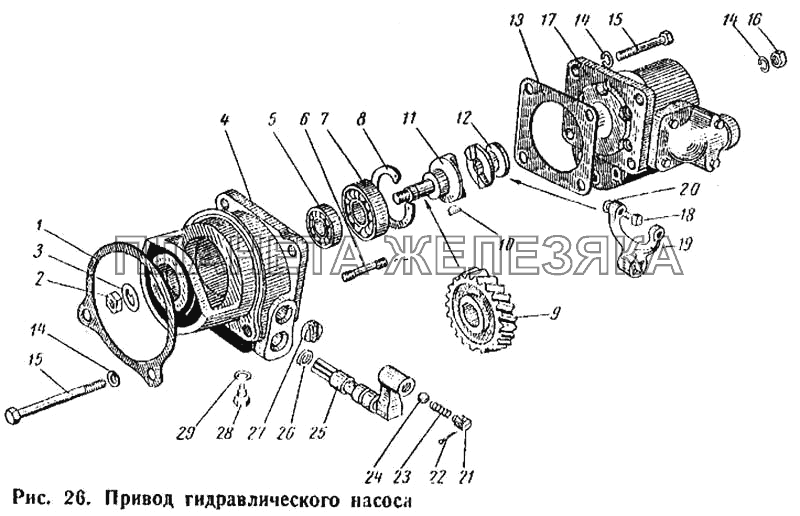

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 6Т2-26с3 |
Корпус в сборе Подробнее |
|
||
| 1 | 6Т2-2604 |
Прокладка Подробнее |
|
|
| 2 | Гайка М16 кл. 2-055, ГОСТ 2526-62 |
Гайка М16 кл. 2-055, ГОСТ 2526-62 Подробнее |
|
|
| 3 | Шайба стопорная 16Х32, ГОСТ 3695-52 |
Шайба стопорная 16Х32, ГОСТ 3695-52 Подробнее |
|
|
| 4 | 01-2601 |
Корпус привода гидронасоса Подробнее |
|
|
| 5 | Шарикоподшипник № 204, ГОСТ 8338-57 |
Шарикоподшипник № 204, ГОСТ 8338-57 Подробнее |
|
|
| 6 | Шпилька М10Х32 Н478-66 |
Шпилька М10Х32 Н478-66 Подробнее |
|
|
| 7 | Шарикоподшипник № 207, ГОСТ 8338-57 |
Шарикоподшипник № 207, ГОСТ 8338-57 Подробнее |
|
|
| 8 | СМД2-2604-1 |
Кольцо установочное Подробнее |
|
|
| 9 | 01-2633 |
Шестерня привода гидронасоса Подробнее |
|
|
| 10 | Шпонка сегментная 6Х10, ГОСТ 8795-58 |
Шпонка сегментная 6Х10, ГОСТ 8795-58 Подробнее |
|
|
| 11 | СМД7-2602-1 |
Вал привода гидравлического насоса Подробнее |
|
|
| 12 | СМД2-2605 |
Муфта кулачковая Подробнее |
|
|
| 13 | СМД2-2616-1 |
Прокладка Подробнее |
|
|
| 14 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
Шайба пружинная 10Н 65Г, ГОСТ 6402-61 Подробнее |
|
|
| 15 | Болт М10Х95 кл. 2-015, ГОСТ 7795-62 |
Болт М10Х95 кл. 2-015, ГОСТ 7795-62 Подробнее |
|
|
| 16 | Гайка М10 кл. 2-055, ГОСТ 2524-62 |
Гайка М10 кл. 2-055, ГОСТ 2524-62 Подробнее |
|
|
| 17 | 01-26с6 |
Насос шестеренчатый НШ-46Л левого вращения Подробнее |
|
|
| 18 | СМД2-2607-1 |
Сухарик Подробнее |
|
|
| 19 | СМД2-2606-1 |
Вилка Подробнее |
|
|
| 20 | СМД2-2623 |
Кольцо предохранительное Подробнее |
|
|
| 21 | 14-2619 |
Заглушка Подробнее |
|
|
| 22 | Шплинт 3,2Х32-005, ГОСТ 397-66 |
Шплинт 3,2Х32-005, ГОСТ 397-66 Подробнее |
|
|
| 23 | СМД2-2617 |
Пружина Подробнее |
|
|
| 24 | Шарик ВV 8 мм Р, ГОСТ 3722-60 |
Шарик ВV 8 мм Р, ГОСТ 3722-60 Подробнее |
|
|
 |
25 | 01-2634 |
Рычаг включения Подробнее |
|
| 26 | СМД2-2622-1 |
Кольцо уплотнительное Подробнее |
|
|
| 27 | СМД2-2618 |
Ограничитель Подробнее |
|
|
| 28 | 01-2636 |
Винт установочный Подробнее |
|
|
| 29 | Шайба 8,5Х16Х2 Н495-66 |
Шайба 8,5Х16Х2 Н495-66 Подробнее |
|
|
| 36 | 41-2634 |
Крышка Подробнее |
|
|
| 37 | 6Т3-2632 |
Прокладка Подробнее |
|
