| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 85.08.002-2 |

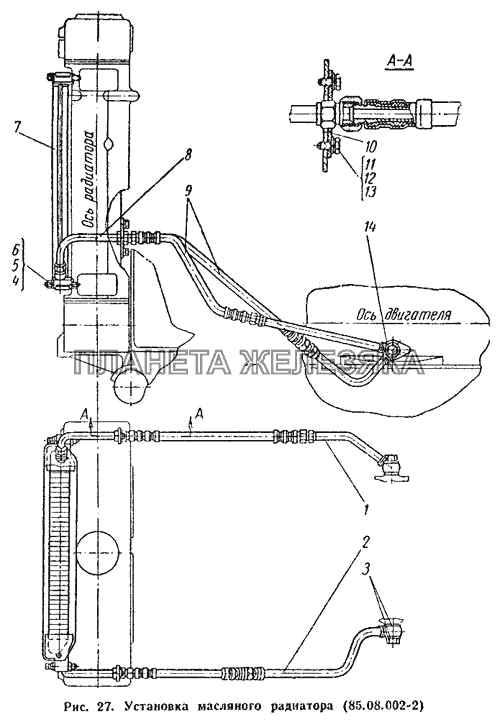

Установка масляного радиатора Подробнее |
|
||
| 1 | 85.08.031 |
Трубка масляного радиатора подводящая в сборе Подробнее |
|
|
| 2 | 85.08.032 |
Трубка масляного радиатора отводящая в сборе Подробнее |
|
|
| 3 | 54.08.407 |
Кольцо уплотнительное Подробнее |
|
|
| 4 | Шайба 10 |
Шайба 10, ГОСТ 11371-65 Подробнее |
|
|
| 5 | Шайба пружинная 10Т |
Шайба пружинная 10Т, ГОСТ 6402-61 Подробнее |
|
|
| 6 | Болт М10Х70 |
Болт М10Х70, ГОСТ 7795-62 Подробнее |
|
|
| 7 | 85.08.040 |
Радиатор масляный в сборе Подробнее |
|
|
| 8 | 77.08.014 |
Трубка масляного радиатора в сборе Подробнее |
|
|
| 9 | 77.66.011 |
Шланг передний Подробнее |
|
|
| 10 | 77.08.117-1 |
Фланец Подробнее |
|
|
| 11 | Болт М8Х20 |
Болт М8Х20, ГОСТ 7796-62 Подробнее |
|
|
| 12 | Шайба пружинная 8Н |
Шайба пружинная 8Н, ГОСТ 6402-61 Подробнее |
|
|
| 13 | Шайба 8 |
Шайба 8, ГОСТ 11371-65 Подробнее |
|
|
| 14 | Проволока 1,6Х200 |
Проволока 1,6Х200, ГОСТ 3282-46 Подробнее |
|
