| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

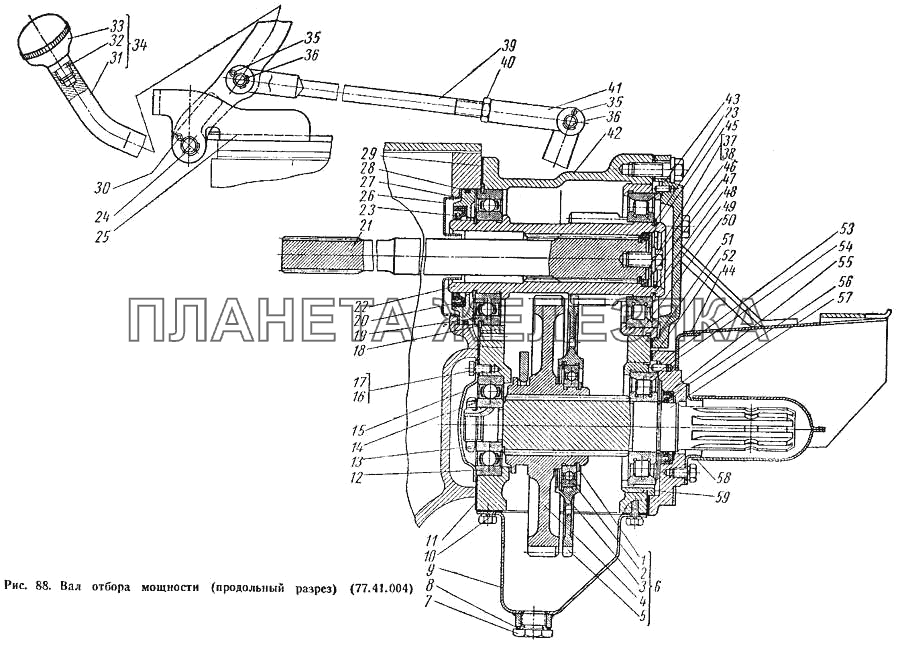

| 77.41.004 |
Вал отбора мощности Подробнее |
|
||
| 1 | 77.55.146А |
Кольцо пружинное упорное Подробнее |
|
|
| 2 | 7000114К |
Шарикоподшипник радиальный однорядный (70Х110Х13) Подробнее |
|
|
| 3 | 77.55.149 |
Кольцо стопорное Подробнее |
|
|
| 4 | 77.41.313-1 |
Шестерня ведомая z=57 Подробнее |
|
|
| 5 | 77.41.314-1 |
Шестерня масляная z=57 Подробнее |
|
|
| 6 | 77.41.039-1 |
Шестерня ведомая в сборе n=540 об/мин Подробнее |
|
|
| 7 | 77.41.209 |
Пробка спускная Подробнее |
|
|
| 8 | 77.41.164 |
Кольцо уплотняющее Подробнее |
|
|
| 9 | 77.41.037 |
Крышка нижняя в сборе Подробнее |
|
|
| 10 | 77.41.335 |
Прокладка крышки нижней Подробнее |
|
|
| 11 | 77.41.205А |
Прокладка Подробнее |
|
|
 |
12 | 406 |
Шарикоподшипник радиальный однорядный (30Х90Х23) Подробнее |
|
| 13 | 77.41.213-1 |
Гайка Подробнее |
|
|
| 14 | 77.41.214 |
Шайба замочная Подробнее |
|
|
| 15 | 77.41.191-1А |
Крышка подшипника Подробнее |
|
|
| 16 | Шайба пружинная 8Н |
Шайба пружинная 8Н, ГОСТ 6402-61 Подробнее |
|
|
| 17 | Болт М8Х16 |
Болт М8Х16, ГОСТ 7796-62 Подробнее |
|
|
| 18 | 77.41.189 |
Кольцо подшипника Подробнее |
|
|
 |
19 | 50213 |
Шарикоподшипник радиальный однорядный со стопорной канавкой на наружном кольце (65Х120Х23) Подробнее |
|
| 20 | Манжета 65Х90Х12 |
Манжета резиновая армированная с пружиной для уплотнения валов, МН 5308-64 Подробнее |
|
|
| 21 | 77.41.046Р |
Вал ведущий в сборе Подробнее |
|
|
| 21 | 77.41.325-1 |
Вал ведущий Подробнее |
|
|
| 22 | 77.41.322-1А |
Шестерня ведущая z=18 Подробнее |
|
|
| 23 | 77.37.180А |
Кольцо пружинное упорное Подробнее |
|
|
| 24 | 77.41.120 |
Палец Подробнее |
|
|
| 25 | 77.41.137 |
Кронштейн Подробнее |
|
|
| 26 | 77.41.141А |
Шайба Подробнее |
|
|
| 27 | 77.41.140 |
Корпус сальника Подробнее |
|
|
| 28 | 77.41.202 |
Кольцо резиновое Подробнее |
|
|
| 29 | 77.41.334А |
Прокладка корпуса ВОМ Подробнее |
|
|
| 30 | Шплинт 4Х32 |
Шплинт 4Х32, ГОСТ 397-66 Подробнее |
|
|
| 31 | 77.41.163 |
Рычаг Подробнее |
|
|
| 32 | 77.41.138 |
Шпилька Подробнее |
|
|
| 33 | А37-59А |
Рукоятка рычага переключения передач Подробнее |
|
|
| 34 | 77.41.045Р |
Рычаг в сборе Подробнее |
|
|
| 35 | Шплинт 4Х22 |
Шплинт 4Х22, ГОСТ 397-66 Подробнее |
|
|
| 36 | А40-18-01 |
Палец Подробнее |
|
|
| 37 | Болт М12Х25 |
Болт М12Х25, ГОСТ 7796-62 Подробнее |
|
|
| 38 | Шайба пружинная 12Т |
Шайба пружинная 12Т, ГОСТ 6402-61 Подробнее |
|
|
| 39 | 77.41.038-1 |
Тяга вала отбора мощности с вилкой в сборе Подробнее |
|
|
| 40 | Гайка М12Х1,25 |
Гайка М12Х1,25, ГОСТ 5916-62 Подробнее |
|
|
| 41 | А40-17 |
Вилка Подробнее |
|
|
| 42 | 77.41.031-1А |
Корпус вала отбора мощности (мех. узел) Подробнее |
|
|
| 43 | 77.41.034-1 |
Крышка подшипника верхняя в сборе Подробнее |
|
|
| 44 | 77.41.041-1 |
Кожух защитный в сборе Подробнее |
|
|
| 45 | 77.41.326-1 |
Шайба упорная ведущего вала Подробнее |
|
|
| 46 | 77.41.207-1 |
Кольцо отводки малое Подробнее |
|
|
| 47 | 77.41.328 |
Кольцо уплотнительное ведущего вала Подробнее |
|
|
| 48 | 77.41.337А |
Кольцо запорное ведущего вала Подробнее |
|
|
| 49 | 6Н2213КМ |
Роликоподшипник радиальный с короткими цилиндрическими роликами (65Х120Х23) Подробнее |
|
|
| 50 | 77.41.329-1 |
Стакан подшипника верхний Подробнее |
|
|
| 51 | 77.41.332 |
Прокладка подшипника верхней крышки Подробнее |
|
|
| 52 | 77.41.333А |
Прокладка подшипника нижней крышки Подробнее |
|
|
| 53 | 77.41.035-1 |
Крышка подшипника нижняя в сборе Подробнее |
|
|
| 54 | 6Н2309КМ |
Роликоподшипник радиальный с короткими цилиндрическими роликами (45Х100ХХ25) Подробнее |
|
|
| 55 | Манжета 45Х65Х10 |
Манжета резиновая армированная с пружиной для уплотнения валов, МН 5308-64 Подробнее |
|
|
| 56 | 77.41.327 |
Кольцо запорное ведомого вала Подробнее |
|
|
| 57 | 77.41.336-1 |
Вал ведомый Подробнее |
|
|
| 57 | 77.41.336-2 |
Вал ведомый Подробнее |
|
|
| 58 | 77.41.036 |
Колпак в сборе Подробнее |
|
|
| 59 | 77.41.330-1 |
Стакан подшипника нижний Подробнее |
|
|
| 63 | 77.41.340 |
Фиксатор Подробнее |
|
|
| 64 | 77.41.339-1А |
Валик переключения Подробнее |
|
