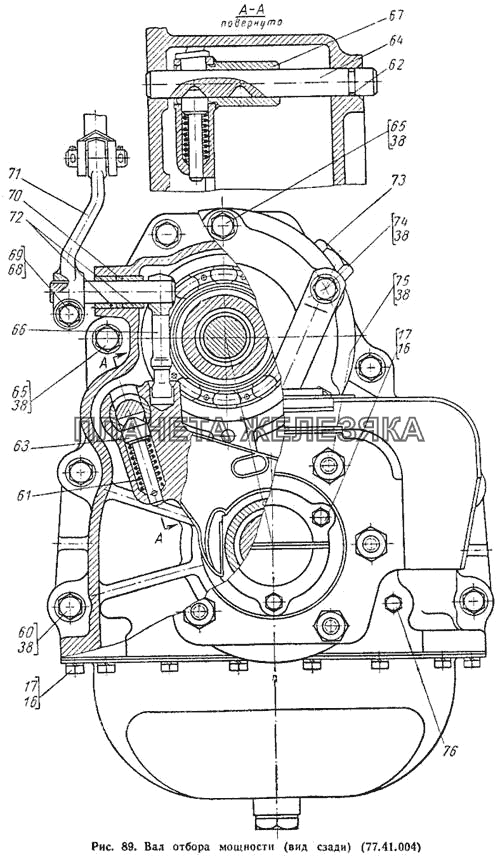

| ← Вал отбора мощности (продольный разрез) (77.41.004) | Узлы и детали вала отбора мощности → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 77.41.004 |
Вал отбора мощности Подробнее |
|
||
| 60 | Болт М12Х70 |
Болт М12Х70, ГОСТ 7795-62 Подробнее |
|
|
| 61 | А21-27 |
Пружина Подробнее |
|
|
| 62 | 77.37.223 |
Кольцо Подробнее |
|
|
| 65 | Болт М12Х35 |
Болт М12Х35, ГОСТ 7796-62 Подробнее |
|
|
| 67 | 77.41.032А |
Вилка переключения в сборе (мех. узел) Подробнее |
|
|
| 68 | Шайба пружинная 10Н |
Шайба пружинная 10Н, ГОСТ 6402-61 Подробнее |
|
|
| 69 | Болт М10Х35 |
Болт М10Х35, ГОСТ 7796-62 Подробнее |
|
|
| 70 | 77.37.223 |
Кольцо Подробнее |
|
|
| 71 | 77.41.338 |
Рычаг переключения Подробнее |
|
|
| 72 | 77.41.302-1 |
Втулка оси рычага Подробнее |
|
|
| 73 | 77.41.016 |
Сапун в сборе Подробнее |
|
|
| 74 | Болт М12Х45 |
Болт М12Х45, ГОСТ 7796-62 Подробнее |
|
|
| 75 | Гайка М12 |
Гайка М12, ГОСТ 5915-62 Подробнее |
|
|
| 76 | РКПIII-1/8" |
Пробка резьбовая коническая, ГОСТ 3112-54 Подробнее |
|
