| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

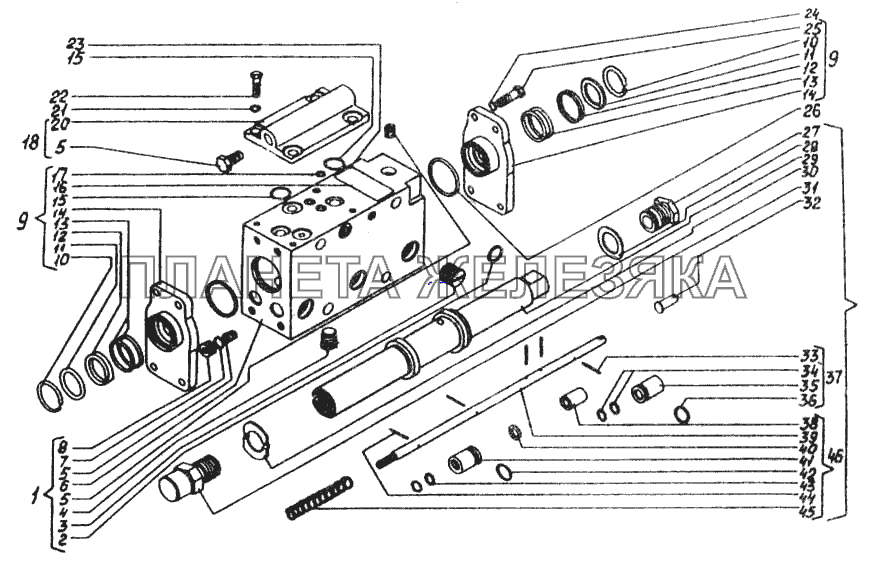

| 77.72А.011-1А |
Гидроусилитель Подробнее |
|
||
| 1 | 77.72А.012-3 |
Корпус гидроусилителя Подробнее |
|
|
| 2 | НШ10-0101034 |
Кольцо уплотнительное Подробнее |
|
|
| 3 | 77.72А.125-1 |
Заглушка Подробнее |
|
|
| 4 | Пробка КГ 3/8" ГОСТ 12721-67 |
Пробка КГ 3/8" ГОСТ 12721-67 Подробнее |
|
|
| 5 | Пробка КГ1/4" ГОСТ 12721-67 |
Пробка КГ1/4" ГОСТ 12721-67 Подробнее |
|
|
| 6 | 77.72А.101-3 |
Корпус гидроусилителя Подробнее |
|
|
| 7 | Кольцо 012-016-25-2-2 ГОСТ 9833-73 |
Кольцо 012-016-25-2-2 ГОСТ 9833-73 Подробнее |
|
|
| 8 | 77.72А.107 |
Заглушка Подробнее |
|
|
| 9 | 77.72.018-1 |
Крышка Подробнее |
|
|
| 10 | Кольцо 1640 ГОСТ 13941-67 |
Кольцо 1640 ГОСТ 13941-67 Подробнее |
|
|
| 11 | 77.72А.131 |
Шайба чистика Подробнее |
|
|
| 12 | 77.72А.130 |
Чистик Подробнее |
|
|
| 13 | Кольцо 032-040-46-1-2 ГОСТ 9833-73 |
Кольцо 032-040-46-1-2 ГОСТ 9833-73 Подробнее |
|
|
| 14 | 77.72А.103-2 |
Крышка Подробнее |
|
|
| 15 | Кольцо 014-018-25-2-2 ГОСТ 9833-73 |
Кольцо 014-018-25-2-2 ГОСТ 9833-73 Подробнее |
|
|
| 16 | СТП114-2-50-74 |
Табличка 63х25 Подробнее |
|
|
| 17 | Кольцо 008-012-25-2-2 ГОСТ 9833-73 |
Кольцо 008-012-25-2-2 ГОСТ 9833-73 Подробнее |
|
|
| 18 | 77.72А.015-1 |
Крышка корпуса Подробнее |
|
|
| 20 | 77.72А.110-1 |
Крышка корпуса Подробнее |
|
|
| 21 | Шайба 8.65Г ГОСТ 6402-70 |
Шайба 8.65Г ГОСТ 6402-70 Подробнее |
|
|
| 22 | Болт М8.6gх25.58.016 ГОСТ 7796-70 |
Болт М8.6gх25.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 23 | НШ32-03034ВАМ-2.5 |
Заклепка Подробнее |
|
|
| 24 | Шайба 10.65Г ГОСТ 6402-70 |
Шайба 10.65Г ГОСТ 6402-70 Подробнее |
|
|
| 25 | Болт М10.6gх30.58,01 6 ГОСТ 7796-70 |
Болт М10.6gх30.58,01 6 ГОСТ 7796-70 Подробнее |
|
|
| 26 | Кольцо 050-056-36-2-2 ГОСТ 9833-73 |
Кольцо 050-056-36-2-2 ГОСТ 9833-73 Подробнее |
|
|
| 27 | 77.72А.203-3 |
Наконечник верхний Подробнее |
|
|
| 29 | 77.72А.102-1 |
Поршень Подробнее |
|
|
| 29 | 77.72А.268-1 |
Шайба Подробнее |
|
|
| 30 | 77.72А.265-2 |
Шайба стопорная нижняя Подробнее |
|
|
| 31 | 77.72А.205-3 |
Наконечник нижний Подробнее |
|
|
| 32 | 77.72А.202-2 |
Палец нажимной Подробнее |
|
|
| 34 | Кольцо 010-014-25-1-2 ГОСТ 9833-73 |
Кольцо 010-014-25-1-2 ГОСТ 9833-73 Подробнее |
|
|
| 36 | 77.72А.111-1 |
Обойма Подробнее |
|
|
| 36 | Кольцо 016-020-25-2-2 ГОСТ 9833-73 |
Кольцо 016-020-25-2-2 ГОСТ 9833-73 Подробнее |
|
|
| 37 | 77.72А.019 |
Обойма Подробнее |
|
|
| 38 | 77.72А.104-1 |
Золотник Подробнее |
|
|
| 39 | 77.72А.105-2 |
Стержень золотника Подробнее |
|
|
| 40 | 77.72А.115 |
Шайба Подробнее |
|
|
| 45 | 77.72А.106-1А |
Пружина Подробнее |
|
|
| 46 | 77.72А.017 |
Стержень золотника Подробнее |
|
|
| 47 | 77.72А.016 |
Поршень в сборе Подробнее |
|
