| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 88.66.002 |

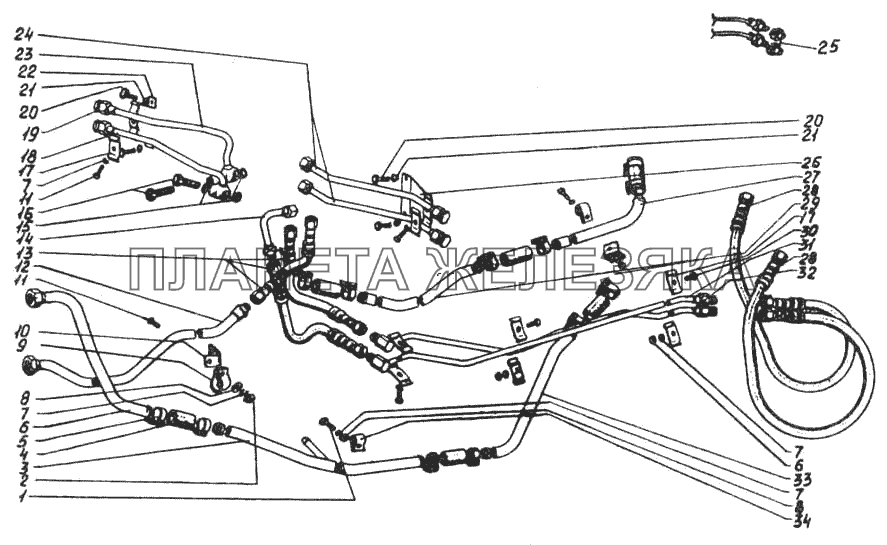

Маслопроводы гидросистемы (комплектации С1 и С2) Подробнее |
|
||
| 88.66.003 |
Маслопроводы гидросистемы (комплектации С2) Подробнее |
|
||
| 1 | Болт М10-6gх25.58.016 ГОСТ 7796-70 |
Болт М10-6gх25.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 2 | Гайка М10.6.016 ГОСТ 5915-70 |
Гайка М10.6.016 ГОСТ 5915-70 Подробнее |
|
|
| 3 | 88.66.013-01 |
Трубопровод Подробнее |
|
|
| 4 | 77.66.104 |
Шланг соединительный Подробнее |
|
|
| 5 | 77.06.014 |
Хомутик стяжной Подробнее |
|
|
| 6 | 88.66.012-1-01 |
Труба заборная передняя Подробнее |
|
|
| 7 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Шайба 10.65Г.05 ГОСТ 6402-70 Подробнее |
|
|
| 8 | Шайба 10.01 Ц3хр ГОСТ 11371-78 |
Шайба 10.01 Ц3хр ГОСТ 11371-78 Подробнее |
|
|
| 9 | 85.66.157-01 |
Скоба Подробнее |
|
|
| 10 | 74.54.442 |
Кронштейн Подробнее |
|
|
| 11 | Болт М10-6gх30.58.016 ГОСТ 7796-70 |
Болт М10-6gх30.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 12 | 88.66.016 |
Труба нагнетательная Подробнее |
|
|
| 13 | Н.036.85.010 |
Рукав высокого давления 11.16 армированный Подробнее |
|
|
| 14 | Б78.66.041-01 |
Труба Подробнее |
|
|
| 15 | 77.64.114 |
Шайба малая Подробнее |
|
|
| 16 | 77.64.105 |
Болт Подробнее |
|
|
| 17 | 77.66.119А-01 |
Планка прижимная Подробнее |
|
|
| 18 | 78.66.024-01 |
Труба Подробнее |
|
|
| 19 | 54.54.124 |
Заглушка Подробнее |
|
|
| 20 | Болт М8-6gх 16.88.35.016 ГОСТ 7796-70 |
Болт М8-6gх 16.88.35.016 ГОСТ 7796-70 Подробнее |
|
|
| 21 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Шайба 8.65Г.05 ГОСТ 6402-70 Подробнее |
|
|
| 22 | 78.66.022-1 |
Кронштейн Подробнее |
|
|
| 23 | 78.66.023-1-01 |
Труба Подробнее |
|
|
| 24 | 78.66.025-01 |
Труба Подробнее |
|
|
| 25 | Н.036.12.040-02 |
Заглушка Подробнее |
|
|
| 26 | 78.66.021-1 |
Кронштейн Подробнее |
|
|
| 27 | 78.66.221-01 |
Труба сливная средняя Подробнее |
|
|
| 28 | Н.036.85.060 |
Рукав высокого давления 11-16 армированный А23. 1.036-78 Подробнее |
|
|
| 29 | 78.66.220 |
Труба сливная передняя Подробнее |
|
|
| 30 | Болт М10-6gх35.58.016 ГОСТ 7796-70 |
Болт М10-6gх35.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 31 | 78.66.027-1 |
Труба верхняя Подробнее |
|
|
| 32 | 78.66.028-1 |
Труба нижняя Подробнее |
|
|
| 33 | 78.66.212-01 |
Труба заборная задняя Подробнее |
|
|
| 34 | К77.66.349-01 |
Скоба Подробнее |
|
