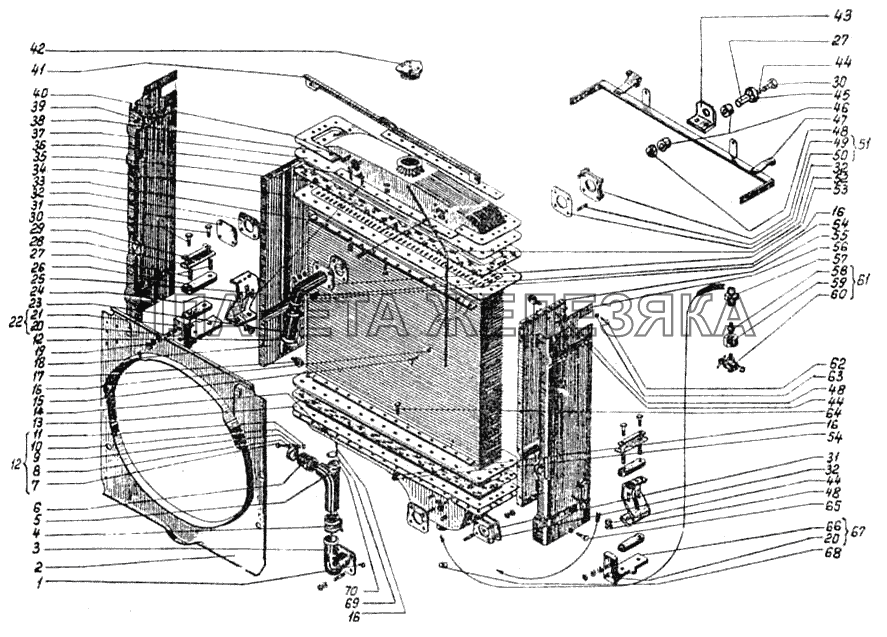

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 85.13.043-3 |
Кронштейн передний Подробнее |
|
||
| 85.13.044-1 |
Кронштейн задний Подробнее |
|
||
| 85.13.904 |
Радиатор водяной Подробнее |
|
||
| 85.53.045 |
Кожух вентилятора Подробнее |
|
||
| 1 | Пробка КГ3/4 ГОСТ 1.7720-67 |
Пробка КГ3/4 ГОСТ 1.7720-67 Подробнее |
|
|
| 3 | 85У.13.312-1 |
Патрубок нижнего бака Подробнее |
|
|
| 4 | 85.13.429 |
Шланг Подробнее |
|
|
| 5 | 85.13.070 |
Труба промежуточная в сборе Подробнее |
|
|
| 6 | 85.13.424 |
Шланг Подробнее |
|
|
| 7 | 77.06.121 |
Болт Подробнее |
|
|
| 8 | Шайба 8.01 |
Шайба 8.01 Подробнее |
|
|
| 9 | 77.06.107 |
Лента Подробнее |
|
|
| 10 | Шайба 6х3.01 |
Шайба 6х3.01 Подробнее |
|
|
| 11 | 77.06.122 |
Гайка Подробнее |
|
|
| 12 | 77.06.017 |
Хомутик стяжной Подробнее |
|
|
| 13 | 85У.13.055 |
Бак радиатора нижний Подробнее |
|
|
| 14 | Болт М8.6gх20.88.35.016 ГОСТ 7796-70 |
Болт М8.6gх20.88.35.016 ГОСТ 7796-70 Подробнее |
|
|
| 15 | Болт М8.6gх16.88.35.016 ГОСТ 7796-70 |
Болт М8.6gх16.88.35.016 ГОСТ 7796-70 Подробнее |
|
|
| 16 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Шайба 8 65Г 05 ГОСТ 6402-70 Подробнее |
|
|
| 17 | 85.13.420А |
Серьга Подробнее |
|
|
| 18 | 85У.13.053 |
Стойка левая Подробнее |
|
|
| 19 | Гайка М18. 6.016 ГОСТ 5915-70 |
Гайка М18. 6.016 ГОСТ 5915-70 Подробнее |
|
|
| 20 | Шпилька М18.6gх45.10.9.40х019 ГОСТ 22034-76 |
Шпилька М18.6gх45.10.9.40х019 ГОСТ 22034-76 Подробнее |
|
|
| 21 | 85.13.054 |
Корпус опоры левой Подробнее |
|
|
| 22 | 85.13.053 |
Опора радиатора левая со шпильками Подробнее |
|
|
| 23 | 85.13.419 |
Шланг Подробнее |
|
|
| 24 | 85У.13.406 |
Кронштейн Подробнее |
|
|
| 25 | Болт М8.6gх30.88.35.016 ГОСТ 7796-70 |
Болт М8.6gх30.88.35.016 ГОСТ 7796-70 Подробнее |
|
|
| 26 | М04.13.171 |
Подушка Подробнее |
|
|
| 27 | М04.13.169 |
Втулка Подробнее |
|
|
| 28 | М04.13.170 |
Накладка Подробнее |
|
|
| 29 | М04.13.178 |
Пластина замковая Подробнее |
|
|
| 30 | Болт М12.6gх55.88.35.016 ГОСТ 7796-70 |
Болт М12.6gх55.88.35.016 ГОСТ 7796-70 Подробнее |
|
|
| 31 | 85У.13.313 |
Заглушка Подробнее |
|
|
| 32 | М04У.13.133 |
Прокладка Подробнее |
|
|
| 33 | М04У.13.123 |
Накладка внутренняя Подробнее |
|
|
| 34 | 85У.13.016 |
Сердцевина водяного радиатора Подробнее |
|
|
| 35 | М04У.13.118 |
Прокладка Подробнее |
|
|
| 36 | М04У.13.122 |
Накладка наружная Подробнее |
|
|
| 37 | 85У.13.050-1 |
Бак радиатора верхний Подробнее |
|
|
| 38 | М04У.13.121 |
Накладка угловая Подробнее |
|
|
| 39 | 85.13.012 |
Стойка левая Подробнее |
|
|
| 40 | Шпилька М8х25. 88.35х019 ГОСТ 22034-76 |
Шпилька М8х25. 88.35х019 ГОСТ 22034-76 Подробнее |
|
|
| 42 | А21.05.270 |
Крышка ТИП1 ГОСТ 15964-70 Подробнее |
|
|
| 43 | 85.13.414 |
Планка Подробнее |
|
|
| 44 | Шайба 12Т65Г05 ГОСТ 6402-70 |
Шайба 12Т65Г05 ГОСТ 6402-70 Подробнее |
|
|
| 45 | Т4.02.153 |
Чашка Подробнее |
|
|
| 46 | Т4.02.133-1 |
Прокладка Подробнее |
|
|
| 48 | Гайка М12.6.016 ГОСТ 5915-70 |
Гайка М12.6.016 ГОСТ 5915-70 Подробнее |
|
|
| 49 | М04У.13.109 |
Фланец Подробнее |
|
|
| 50 | Шпилька М8х35.88.35х019 ГОСТ 22034-76 |
Шпилька М8х35.88.35х019 ГОСТ 22034-76 Подробнее |
|
|
| 51 | 85У.13.340 |
Фланец в сборе Подробнее |
|
|
| 52 | 85.13.418-2 |
Труба пароотводящая Подробнее |
|
|
| 53 | 85У.13.303 |
Патрубок верхнего бака Подробнее |
|
|
| 54 | Гайка М8.6.016 ГОСТ 5915-70 |
Гайка М8.6.016 ГОСТ 5915-70 Подробнее |
|
|
| 55 | 85У.13.054 |
Стойка правая Подробнее |
|
|
| 56 | 85.13.041 |
Стойка правая Подробнее |
|
|
| 57 | 85.13.421 |
Штуцер Подробнее |
|
|
| 58 | 85.13.417-2 |
Основание крана Подробнее |
|
|
| 59 | Н.036.01.005 |
Гайка Подробнее |
|
|
| 60 | 85.13.050-1 |
Кран с воротком Подробнее |
|
|
| 61 | 65.13.046-3 |
Кран Подробнее |
|
|
| 62 | Болт М10.6gх20.88. 35.016 ГОСТ 7796-70 |
Болт М10.6gх20.88. 35.016 ГОСТ 7796-70 Подробнее |
|
|
| 63 | Шайба 10Т65Г05 ГОСТ 6402-70 |
Шайба 10Т65Г05 ГОСТ 6402-70 Подробнее |
|
|
| 64 | Болт М8.6gх25.88.35.016 ГОСТ 7796-70 |
Болт М8.6gх25.88.35.016 ГОСТ 7796-70 Подробнее |
|
|
| 65 | Болт М10.6gх25-58.016 ГОСТ 7796-70 |
Болт М10.6gх25-58.016 ГОСТ 7796-70 Подробнее |
|
|
| 66 | 85.13055 |
Опора правая Подробнее |
|
|
| 67 | 85.13.052 | Опора радиатора правая со шпильками |
|
|
| 68 | 85.13.431 |
Кольцо уплотняющее Подробнее |
|
|
| 69 | 85.13.212 |
Прокладка Подробнее |
|
|
| 70 | 85.13.213 |
Прокладка Подробнее |
|
