| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

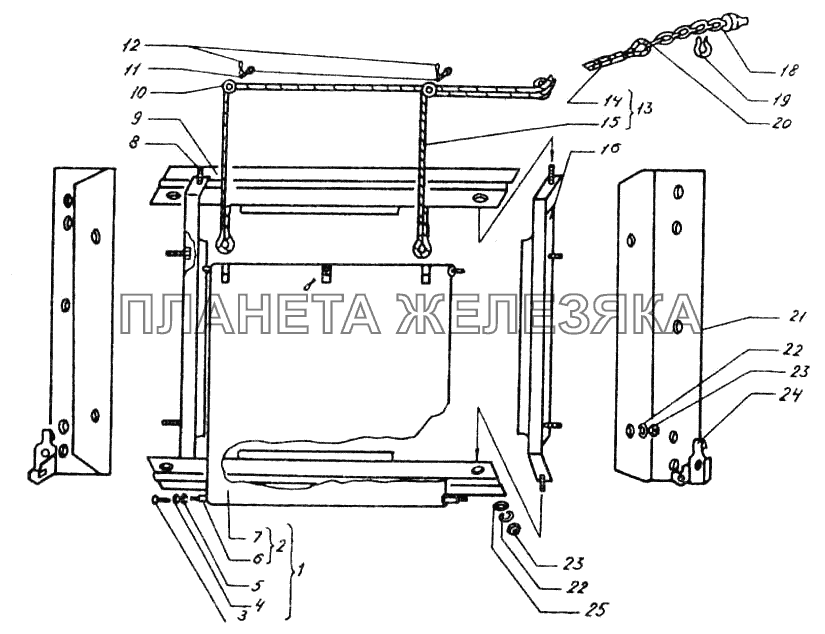

| 88.14.002 |
Шторка радиатора Подробнее |
|
||
| Гайка М8.01 | Гайка М8.01 |
|
||
| Шайба 8 65Г 05 ГОСТ 6402-70 |
Шайба 8 65Г 05 ГОСТ 6402-70 Подробнее |
|
||
| 1 | 78.14.030 |
Барабан со шторкой и тросом Подробнее |
|
|
| 2 | 77.14.012 |
Барабан со шторкой в сборе Подробнее |
|
|
| 3 | Винт М6.6gх10-58.016 ГОСТ 17473-72 |
Винт М6.6gх10-58.016 ГОСТ 17473-72 Подробнее |
|
|
| 6 | 77.14.021-1 |
Барабан шторки Подробнее |
|
|
| 6 | 85.14.020 |
Щиток вертикальный в сборе Подробнее |
|
|
| 7 | 77.14.117-1 |
Шторка Подробнее |
|
|
| 8 | Болт М8.6gх16.58.016 ГОСТ 7796-70 |
Болт М8.6gх16.58.016 ГОСТ 7796-70 Подробнее |
|
|
| 9 | 85.14.103 |
Щиток горизонтальный Подробнее |
|
|
| 10 | 77.14.119 |
Ролик Подробнее |
|
|
| 11 | Ось 6-6в12х20 ГОСТ 9650-80 |
Ось 6-6в12х20 ГОСТ 9650-80 Подробнее |
|
|
| 12 | Шплинт 2х12.005 ГОСТ 397-79 |
Шплинт 2х12.005 ГОСТ 397-79 Подробнее |
|
|
| 13 | 78.14.031 |
Трос Подробнее |
|
|
| 14 | 78.14.205 |
Скоба Подробнее |
|
|
| 15 | 78.14.101 |
Трос Подробнее |
|
|
| 18 | 77.14.052 |
Цепь с пробкой Подробнее |
|
|
| 19 | 77.14.129 |
Фиксатор Подробнее |
|
|
| 20 | 77.14.118 |
Кольцо Подробнее |
|
|
| 21 | 88.14.201 |
Стойка Подробнее |
|
|
| 22 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Шайба 8 65Г 05 ГОСТ 6402-70 Подробнее |
|
|
| 23 | Гайка М8.6 ГОСТ 5915-70 |
Гайка М8.6 ГОСТ 5915-70 Подробнее |
|
|
| 24 | 78.14.032 |
Угольник левый Подробнее |
|
|
| 25 | Гайка М6.01 ГОСТ 6958-68 |
Гайка М6.01 ГОСТ 6958-68 Подробнее |
|
