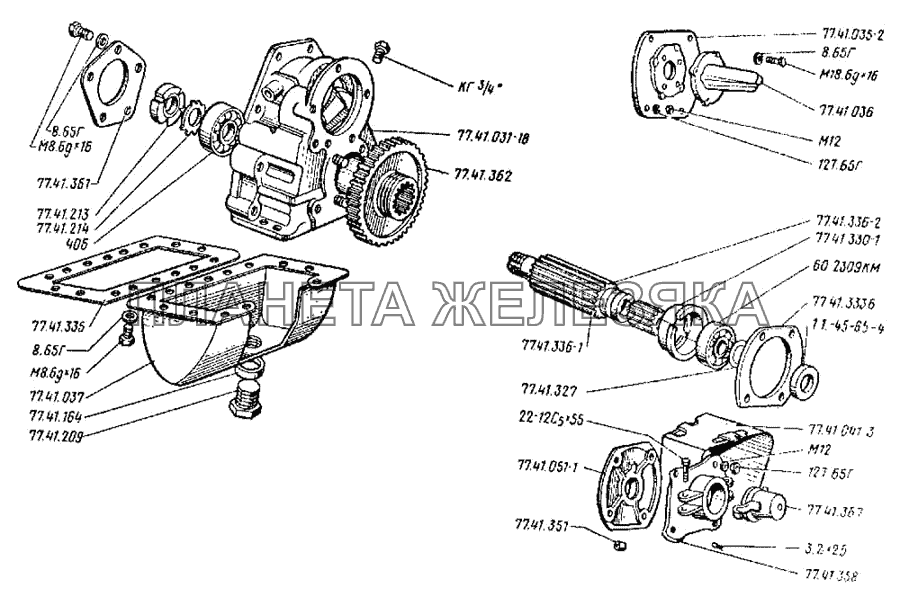

| ← Вал отбора мощности. Вал ведущий | Установка гидронасоса НШ50У-2-Л → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1.1-45х65-4 |
Манжета Подробнее |
|
||
| 12Т.65Г |
Шайба ГОСТ 6402-70 Подробнее |
|
||
| 22-12С5х55 |
Ось Подробнее |
|
||
| 3.2х25 |
Шплинт Подробнее |
|
||
 |
406 |
Шарикоподшипник радиальный однорядный (30Х90Х23) Подробнее |
||
| 60-2309КМ |
Подшипник ГОСТ 8328-75 Подробнее |
|
||
| 77.41.031-1В |
Корпус вала отбора мощности Подробнее |
|
||
| 77.41.035-2 |
Крышка подшипника Подробнее |
|
||
| 77.41.036 |
Колпак в сборе Подробнее |
|
||
| 77.41.037 |
Крышка нижняя в сборе Подробнее |
|
||
| 77.41.041-3 |
Кожух защитный Подробнее |
|
||
| 77.41.051-1 |
Крышка Подробнее |
|
||
| 77.41.164 |
Кольцо уплотняющее Подробнее |
|
||
| 77.41.209 |
Пробка спускная Подробнее |
|
||
| 77.41.213 |
Гайка Подробнее |
|
||
| 77.41.214 |
Шайба замочная Подробнее |
|
||
| 77.41.327 |
Кольцо запорное ведомого вала Подробнее |
|
||
| 77.41.330 |
Вал (21 шлиц) Подробнее |
|
||
| 77.41.330-1 |
Стакан подшипника нижний Подробнее |
|
||
| 77.41.333Б |
Прокладка Подробнее |
|
||
| 77.41.335 |
Прокладка крышки нижней Подробнее |
|
||
| 77.41.336-1 |
Вал ведомый Подробнее |
|
||
| 77.41.336-2 |
Вал ведомый Подробнее |
|
||
| 77.41.349 |
Вал (20 шлиц, 1000 об/мин.) Подробнее |
|
||
| 77.41.351 |
Проставка Подробнее |
|
||
| 77.41.358 |
Фланец Подробнее |
|
||
| 77.41.361 |
Крышка подшипника Подробнее |
|
||
| 77.41.362 |
Шестерня ведомая (540 об/мин.) Подробнее |
|
||
| 77.41.363 |
Шестерня ведущая (540 об/мин.) Подробнее |
|
||
| 77.41.364 |
Шестерня ведомая (1000 об/мин.) Подробнее |
|
||
| 77.41.365 |
Шестерня ведущая (1000 об/мин.) Подробнее |
|
||
| 77.41.367 |
Колпак Подробнее |
|
||
| 8.65Г |
Шайба ГОСТ 6402-70 Подробнее |
|
||
| КГ3/4 |
Пробка Подробнее |
|
||
| М12 |
Гайка ГОСТ 5915-70 Подробнее |
|
||
| М8.6gх16 |
Болт Подробнее |
|
