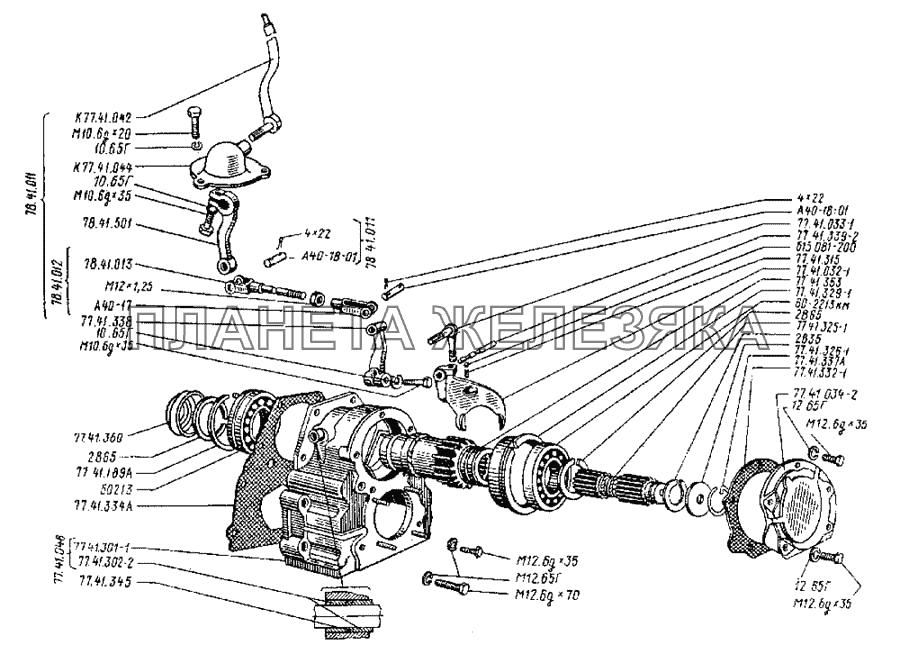

| ← Устройство тягово-сцепное | Вал отбора мощности. Вал ведомый → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 10.65Г |
Шайба ГОСТ 6402-70 Подробнее |
|
||
| 12.65Г |
Шайба ГОСТ 6402-70 Подробнее |
|
||
| 2В35 |
Кольцо ГОСТ 13940-68 Подробнее |
|
||
 |
2В65 |
Кольцо ГОСТ 13940-68 Подробнее |
||
| 4х22 |
Шплинт Подробнее |
|
||
 |
50213 |
Шарикоподшипник радиальный однорядный со стопорной канавкой на наружном кольце (65Х120Х23) Подробнее |
||
| 60-2213КМ |
Подшипник ГОСТ 8328-75 Подробнее |
|
||
| 77.41.032-1 |
Вилка переключения Подробнее |
|
||
| 77.41.033-1 |
Рычаг вилки в сборе Подробнее |
|
||
| 77.41.034-2 |
Крышка подшипника верхняя Подробнее |
|
||
| 77.41.048 |
Корпус со втулками Подробнее |
|
||
| 77.41.189А |
Кольцо пружинное упорное Подробнее |
|
||
| 77.41.301-1 |
Корпус Подробнее |
|
||
| 77.41.302-2 |
Втулка Подробнее |
|
||
| 77.41.315 |
Пружина Подробнее |
|
||
| 77.41.325-1 |
Вал ведущий Подробнее |
|
||
| 77.41.326-1 |
Шайба упорная ведущего вала Подробнее |
|
||
| 77.41.329-1 |
Стакан подшипника верхний Подробнее |
|
||
| 77.41.332-1 |
Прокладка Подробнее |
|
||
| 77.41.334А |
Прокладка корпуса ВОМ Подробнее |
|
||
| 77.41.337А |
Кольцо запорное ведущего вала Подробнее |
|
||
| 77.41.338 |
Рычаг переключения Подробнее |
|
||
| 77.41.339-2 |
Валик переключения Подробнее |
|
||
| 77.41.345 |
Кольцо Подробнее |
|
||
| 77.41.351-1 |
Проставка Подробнее |
|
||
| 77.41.360 |
Шайба Подробнее |
|
||
| 77.41.363 |
Шестерня ведущая (540 об/мин.) Подробнее |
|
||
| 78.41.005 | ВОМ |
|
||
| 78.41.011 |
Управление Подробнее |
|
||
| 78.41.012 |
Тяга с вилкой Подробнее |
|
||
| 78.41.013 |
Тяга с вилкой Подробнее |
|
||
| 78.41.050 |
Вал отбора мощности Подробнее |
|
||
| 78.41.060 |
Редуктор (Вал 77.41.336-2, 540 об/мин, 6 шлиц) Подробнее |
|
||
| 78.41.070 |
Редуктор (Вал 77.41.349, 1000 об/мин, 20 шлиц) Подробнее |
|
||
| 78.41.080 |
Редуктор (Вал 77.41.350, 1000 об/мин, 21 шлиц) Подробнее |
|
||
| 78.41.501 |
Рычаг Подробнее |
|
||
| А40-17 |
Вилка Подробнее |
|
||
| А40-18-01 |
Палец Подробнее |
|
||
| Б15.081-200 |
Шарик Подробнее |
|
||
| К77.41.042 |
Валик управления в сборе Подробнее |
|
||
| К77.41.044 |
Крышка в сборе Подробнее |
|
||
| М10.6gх20 |
Болт Подробнее |
|
||
| М10.6gх35 |
Болт Подробнее |
|
||
| М12.6gх35 |
Болт Подробнее |
|
||
| М12.6gх70 |
Болт Подробнее |
|
||
| М12х1,25 |
Гайка Подробнее |
|
