| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

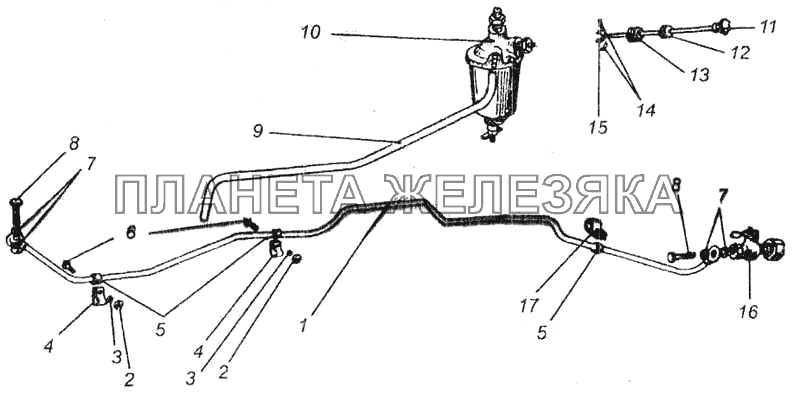

| 78.15.001 | Топливопроводы и арматура |
|
||
| 1 | 78.15.012 |
Топливопровод Подробнее |
|
|
| 2 | Гайка ГОСТ 5915-70 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 3 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 4 | 85.50.106-1 |
Хомутик Подробнее |
|
|
| 5 | 54.15А.106 |
Прокладка Подробнее |
|
|
| 6 | М8.6gх20.88.35.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 7 | 77.15.103 |
Прокладка Подробнее |
|
|
| 8 | 16-110-А |
Болт Подробнее |
|
|
| 9 | 85.15.214 |
Бензопровод Подробнее |
|
|
| 10 | 85.15.215-В |
Фильтр-отстойник Подробнее |
|
|
| 11 | 78.15.013-1 |
Валик с маховичком Подробнее |
|
|
| 12 | 77.48.116 |
Кольцо Подробнее |
|
|
| 13 | 77.48.187-А |
Кольцо Подробнее |
|
|
| 14 | 3,2х18 |
Шплинт ГОСТ 397-79 Подробнее |
|
|
| 15 | К77.15.105-1 |
Скоба Подробнее |
|
|
| 16 | 78.15.017 |
Краник топливный Подробнее |
|
|
| 17 | 85.50.110-1 |
Хомутик большой Подробнее |
|
