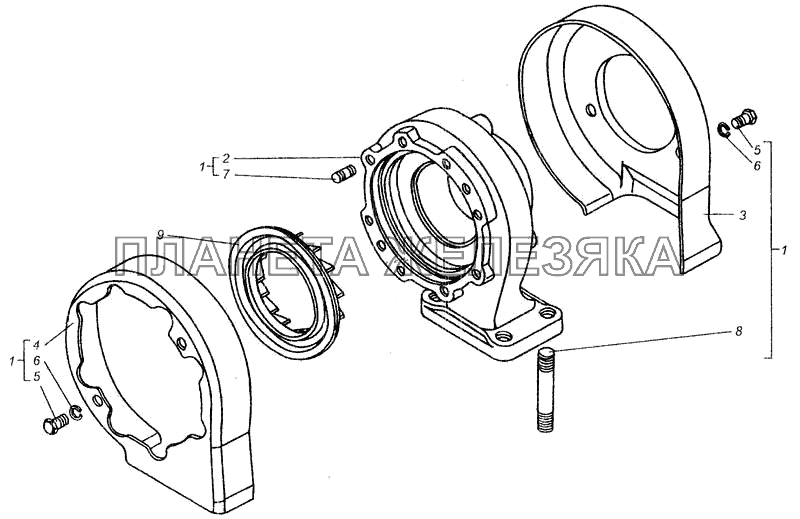

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 851.30008.00-01 |
Корпус турбины Подробнее |
|
|
| 2 | 851.30103.00-01 |
Корпус турбины Подробнее |
|
|
| 3 | 851.30147.00 |
Кожух турбины правый Подробнее |
|
|
| 4 | 851.30148.00 |
Кожух турбины левый Подробнее |
|
|
| 5 | М8-6gх12.66.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 6 | 865Г05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 7 | М8-2р/6gх16.66.016 |
Шпилька ГОСТ 22034-76 Подробнее |
|
|
| 8 | М12-2р/6gх80.66.016 |
Шпилька ГОСТ 22034-76 Подробнее |
|
|
| 9 | 851.30109.00 |
Венец сопловой Подробнее |
|
