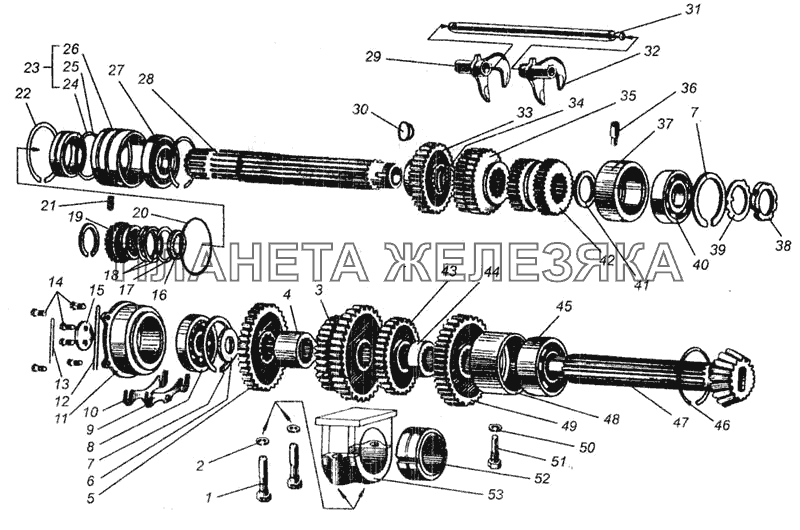

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | М20.6gх80.58.016 |
Болт ГОСТ 7795-70 Подробнее |
|
|
| 2 | 20.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 3 | 77.37.189 |
Блок шестерен I и IV передач Подробнее |
|
|
 |
4 | 77.37.152-2 |
Втулка распорная Подробнее |
|
 |
5 | 77.37.190 |
Шестерня III передачи Подробнее |
|
| 6 | 77.37.106 |
Кольцо упорное Подробнее |
|
|
| 7 | 2В120 |
Кольцо ГОСТ 13941-68 Подробнее |
|
|
| 8 | 700409 |
Шарикоподшипник радиально-упорный однорядный Подробнее |
|
|
| 9 | 77.37.112 |
Прокладка регулировочная 05 мм Подробнее |
|
|
| 10 | 77.37.111 |
Прокладка регулировочная 0,15 мм Подробнее |
|
|
| 15 | 77.37.219-А |
Шайба Подробнее |
|
|
| 16 | 77.37 127-1А |
Кольцо уплотнительное шлицевое Подробнее |
|
|
| 17 | 77.37.151-А |
Кольцо правое Подробнее |
|
|
| 18 | 77.37.150-А |
Кольцо левое Подробнее |
|
|
| 19 | 77.37.128-1А |
Муфта зубчатая Подробнее |
|
|
| 20 | 77.37.131-А |
Кольцо уплотнительное Подробнее |
|
|
| 21 | 77.37.132 |
Штифт Подробнее |
|
|
| 22 | 77.37.130-А |
Кольцо пружинное упорное Подробнее |
|
|
| 23 | 77.37.021-1 |
Стакан с корпусом уплотнения в сборе Подробнее |
|
|
| 24 | 77.37.148-1 |
Корпус уплотнения Подробнее |
|
|
| 25 | 77.37.149 |
Кольцо уплотнительное Подробнее |
|
|
 |
26 | 77.37.129-1 |
Стакан подшипника Подробнее |
|
| 27 | 32213 КМ |
Подшипник (65х120х23) ГОСТ 8338-75 Подробнее |
|
|
| 28 | 77.37.125-2 |
Вал первичный Подробнее |
|
|
| 29 | 77.37.013-А |
Вилка 3-й и 4-й передач Подробнее |
|
|
| 30 | 77Р.37.132 |
Заглушка Подробнее |
|
|
| 31 | 77.37.199-А |
Ось вилок Подробнее |
|
|
| 32 | 77.37.014 |
Вилка переключения I и II передач в сборе Подробнее |
|
|
| 33 | 77.37.184-А |
Шестерня постоянного зацепления ведущая Подробнее |
|
|
 |
34 | 2В65 |
Кольцо ГОСТ 13940-68 Подробнее |
|
 |
35 | 77.37.185 |
Блок шестерен III и IV передач Подробнее |
|
| 36 | 77.37.183 |
Штифт установочный Подробнее |
|
|
| 37 | 77.37.182-А |
Стакан подшипника Подробнее |
|
|
| 38 | 77.37.181 |
Гайка круглая Подробнее |
|
|
| 39 | 77.37.205-1 |
Шайба стопорная Подробнее |
|
|
 |
40 | 311 |
Шарикоподшипник радиальный однорядный Подробнее |
|
| 41 | 77.37.217 |
Кольцо упорное Подробнее |
|
|
| 42 | 77.37.186 |
Блок шестерен I и II передач Подробнее |
|
|
 |
43 | 77.37.188 |
Шестерня VII передачи Подробнее |
|
| 44 | 77.37.153-2 |
Втулка распорная короткая Подробнее |
|
|
| 45 | 2612 КМ |
Подшипник (60х130х46) ГОСТ 8328-75 Подробнее |
|
|
| 46 | 2В130 |
Кольцо ГОСТ 13941-68 Подробнее |
|
|
| 47 | 77.37.105 |
Вал вторичный Подробнее |
|
|
| 48 | 77.37.170 |
Стакан подшипника Подробнее |
|
|
 |
49 | 77.37.187 |
Шестерня II передачи Подробнее |
|
| 50 | 16.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 51 | 77.37.192 |
Винт установочный Подробнее |
|
|
| 52 | 77.37.155 |
Кольцо резиновое Подробнее |
|
|
| 53 | 77.37.156-1 |
Крышка бугеля Подробнее |
|
