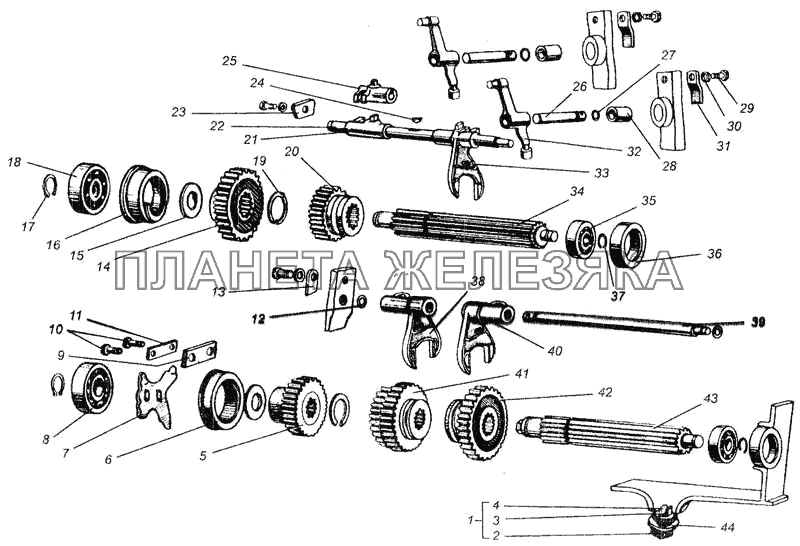

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 77.37.019-А |
Пробка с магнитом Подробнее |
|
|
| 2 | 77.37.202-А |
Пробка Подробнее |
|
|
| 3 | 77.37.157 |
Шайба упорная Подробнее |
|
|
| 3 | 77.39.153-А |
Пластина запорная Подробнее |
|
|
| 4 | 54.38.602 |
Магнит Подробнее |
|
|
| 5 | 77.37.196-2А |
Шестерня постоянного зацепления ведомая Подробнее |
|
|
| 6 | 77.37.108 |
Стакан подшипника Подробнее |
|
|
| 7 | 85.37.211-А |
Пластина прижимная Подробнее |
|
|
| 8 | 407К |
Подшипник ГОСТ 8338-75 Подробнее |
|
|
| 9 | 85.37.210 |
Планка запорная Подробнее |
|
|
| 10 | Болт М8.6дх25.88.35.016 ГОСТ 7796-70 |
Болт М8.6дх25.88.35.016 ГОСТ 7796-70 Подробнее |
|
|
| 11 | 77.37.167 |
Пластина замковая Подробнее |
|
|
| 12 | 77.37.220-А |
Кольцо Подробнее |
|
|
| 13 | 77.37.222-1 |
Планка стопорная Подробнее |
|
|
| 15 | 77.37.195-А |
Шестерня постоянного зацепления вала заднего хода Подробнее |
|
|
| 16 | 77.37.229 |
Стакан подшипника Подробнее |
|
|
| 17 | В35 |
Кольцо ГОСТ 13942-68 Подробнее |
|
|
| 18 | 102407М |
Подшипник ГОСТ 8328-75 Подробнее |
|
|
| 19 | 2В55 |
Кольцо ГОСТ 13940-68 Подробнее |
|
|
 |
20 | 77.37.194 |
Шестерня заднего хода Подробнее |
|
| 21 | 77.37.138 |
Поводок рычага Подробнее |
|
|
| 22 | 77.37.123-А |
Ось вилок Подробнее |
|
|
| 22 | 77.37.126 |
Ось поводков Подробнее |
|
|
| 23 | 77.37.124 |
Планка запорная Подробнее |
|
|
| 24 | Шпонка 4х6,5 ГОСТ 24071-80 |
Шпонка 4х6,5 ГОСТ 24071-80 Подробнее |
|
|
| 25 | К77.37.127 |
Поводок рычага Подробнее |
|
|
| 26 | 77.37.141 |
Ось рычага Подробнее |
|
|
| 27 | 77.37.223-Б |
Кольцо Подробнее |
|
|
| 28 | 77.37.140-А |
Втулка Подробнее |
|
|
| 29 | М10.6gх25 58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 30 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 31 | 77.37.214 |
Планка стопорная Подробнее |
|
|
| 32 | 77.37.016 |
Рычаг двуплечий в сборе Подробнее |
|
|
| 33 | 70-32605 КМ |
Подшипник (25х62х24) ГОСТ 8328-75 Подробнее |
|
|
| 33 | 77.37.015-А |
Вилка заднего хода Подробнее |
|
|
| 34 | 77.37.193 |
Вал заднего хода Подробнее |
|
|
| 36 | 77.37.224 |
Стакан подшипника Подробнее |
|
|
| 37 | 54.05436 |
Кольцо пружинное Подробнее |
|
|
| 38 | 77.37. 017-В |
Вилка 5-й и 6-й передач Подробнее |
|
|
| 39 | 77.37.142-1 |
Ось вилок нижняя Подробнее |
|
|
| 40 | 77.37.018-В |
Вилка 7-й передачи Подробнее |
|
|
 |
41 | 77.37.197 |
Блок шестерен V и VI передач Подробнее |
|
| 42 | 77.37.198 |
Шестерня VII передачи Подробнее |
|
|
| 43 | 77.37.022 |
Вал дополнительный со втулкой в сборе Подробнее |
|
|
| 44 | 77.37.203 |
Прокладка пробки Подробнее |
|
