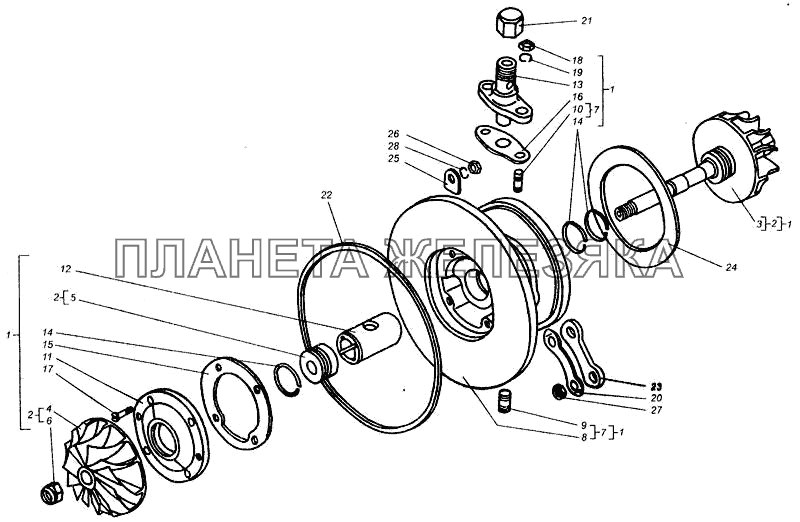

| ← Турбокомпрессор ТКР-85Н-1. Корпус компрессора | Корпус турбины → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 851.30003.00 |
Корпус средний Подробнее |
|
|
| 2 | 851.30004.00 |
Ротор Подробнее |
|
|
| 3 | 851.30005.00 |
Вал ротора Подробнее |
|
|
| 4 | 851.30104.10 |
Кольцо компрессора Подробнее |
|
|
| 5 | 851.30117.00 |
Маслоотражатель Подробнее |
|
|
| 6 | 851.30124.00 |
Гайка специальная Подробнее |
|
|
| 7 | 851.30009.00 |
Корпус средний Подробнее |
|
|
| 8 | 851.30101.00 |
Корпус средний Подробнее |
|
|
| 9 | М8-2р/6gх16.66.016 |
Шпилька ГОСТ 22034-76 Подробнее |
|
|
| 10 | М6-2р/6gх16.66.016 |
Шпилька ГОСТ 22036-76 Подробнее |
|
|
| 11 | 851.30022.00 |
Диск уплотнения Подробнее |
|
|
| 12 | 851.30105.00 |
Подшипник Подробнее |
|
|
| 13 | 851.30106.00 |
Фиксатор Подробнее |
|
|
| 14 | 111.30123.00 |
Кольцо уплотнительное Подробнее |
|
|
| 15 | 851.30129.00 |
Прокладка Подробнее |
|
|
| 16 | 851.30131.00 |
Прокладка Подробнее |
|
|
| 17 | М5х16.56.016 |
Винт ГОСТ 17475-72 Подробнее |
|
|
| 18 | М6-6Н.6.016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 19 | 6.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 20 | 851.30107.00 |
Шайба замковая Подробнее |
|
|
| 21 | 111.30118.00 |
Гайка накидная Подробнее |
|
|
| 22 | 851.30119.00 |
Прокладка Подробнее |
|
|
| 23 | 851.30127.00 |
Планка Подробнее |
|
|
| 24 | 851.30128.00 |
Прокладка Подробнее |
|
|
| 25 | 851.30140.00 |
Шайба Подробнее |
|
|
| 26 | М6-6Н.6.016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 27 | М8-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 28 | 6.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
