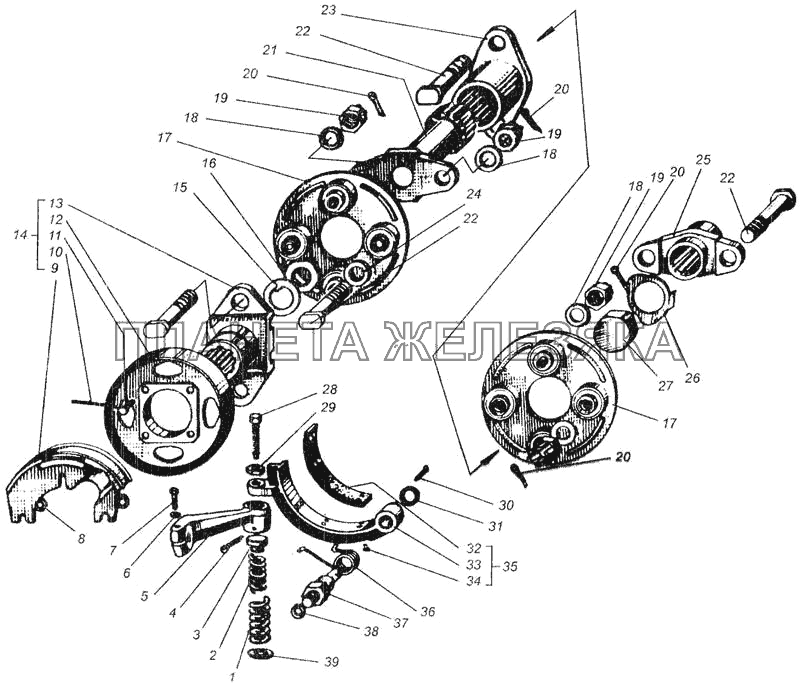

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 77.36.002 |
Передача карданная Подробнее |
|
||
| 1 | 77.36.132 |
Пружина внешняя Подробнее |
|
|
| 2 | 77.36.131 |
Пружина внутренняя Подробнее |
|
|
| 3 | 77.36.130 |
Упор пружин Подробнее |
|
|
| 4 | Шплинт 4х22-016 ГОСТ 397-79 |
Шплинт 4х22-016 ГОСТ 397-79 Подробнее |
|
|
| 5 | 77.36.133-1А |
Рычаг тормозка Подробнее |
|
|
| 6 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 7 | М12.6gх45.58.016 |
Болт ГОСТ 7795-70 Подробнее |
|
|
| 8 | 12.01.05 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 9 | 77.36.134 |
Щиток Подробнее |
|
|
| 10 | Проволока 1,6-0-4, L=0,45 м ГОСТ 3282-74 |
Проволока 1,6-0-4, L=0,45 м ГОСТ 3282-74 Подробнее |
|
|
| 11 | ЗМ14х1,5.6gх35.58 029 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 12 | 77.36.102-1 |
Шкив Подробнее |
|
|
| 13 | 77.36.101-1 |
Вилка кардана Подробнее |
|
|
| 14 | 77.36.042 |
Вилка со шкивом Подробнее |
|
|
| 15 | СМД1-2157 |
Шайба замковая Подробнее |
|
|
| 16 | 77.36.103-1 |
Гайка Подробнее |
|
|
 |
17 | 77.36.011 |
Головка кардана в сборе Подробнее |
|
| 18 | 77.36.108 |
Шайба Подробнее |
|
|
| 19 | 77.36.109 |
Гайка Подробнее |
|
|
| 20 | Шплинт 4х32-016 ГОСТ 397-79 |
Шплинт 4х32-016 ГОСТ 397-79 Подробнее |
|
|
| 21 | 77.36.041-А |
Вилка кардана Подробнее |
|
|
| 22 | 77.36.105-1 |
Болт кардана Подробнее |
|
|
| 23 | 77.36.016 |
Вилка кардана ведомая в сборе Подробнее |
|
|
| 24 | 22.01.05 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 25 | 77.36.120-1Б |
Вилка кардана Подробнее |
|
|
| 26 | 77.36.121-1Б |
Шайба стопорная Подробнее |
|
|
| 27 | 77.36.122-1 |
Гайка Подробнее |
|
|
| 27 | 77.36.143 |
Гайка Подробнее |
|
|
| 28 | 77.36.128 |
Болт упорный Подробнее |
|
|
| 29 | М14х1,5.6g-016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 30 | Шплинт 5х28-016 ГОСТ 397-79 |
Шплинт 5х28-016 ГОСТ 397-79 Подробнее |
|
|
| 31 | 16.01.05 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 32 | 77.36.124-1 |
Накладка Подробнее |
|
|
| 33 | 77.36.123-1 |
Колодка тормозка Подробнее |
|
|
| 34 | Заклепка 2-4х12-700 ГОСТ 12642-67 |
Заклепка 2-4х12-700 ГОСТ 12642-67 Подробнее |
|
|
| 35 | 77.36.012-1 |
Колодка тормозная Подробнее |
|
|
| 36 | 77.36.127 |
Пружина тормозка Подробнее |
|
|
| 37 | 77.36.125 |
Ось колодки тормозка Подробнее |
|
|
| 38 | 18.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 39 | 18.01.05 |
Шайба ГОСТ 11371-78 Подробнее |
|
