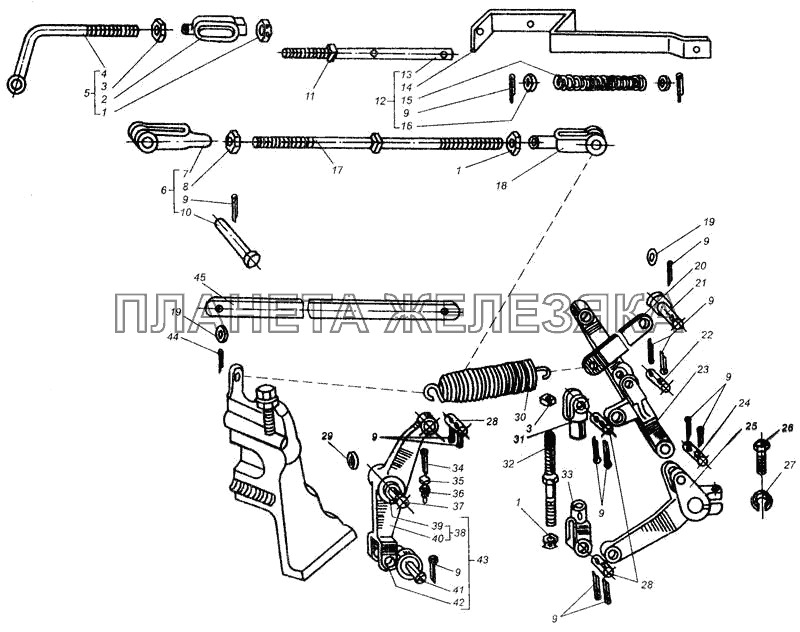

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2 | 77.40.161-1Б |
Муфта Подробнее |
|
|
| 4 | 88.40.364 |
Тяга Подробнее |
|
|
| 5 | 88.40.087 |
Тяга коробки передач Подробнее |
|
|
| 6 | 78.40.044-2 |
Тяга Подробнее |
|
|
| 7 | А40-17 |
Вилка Подробнее |
|
|
| 8 | М12х1.25.8.016 |
Гайка ГОСТ 5916-70 Подробнее |
|
|
| 8 | М12х1.25.8.016 |
Гайка ГОСТ 5916-70 Подробнее |
|
|
| 9 | Шплинт 4х22 ГОСТ 397-79 |
Шплинт 4х22 ГОСТ 397-79 Подробнее |
|
|
| 10 | 22-12С5х45.У.40 |
Ось ГОСТ 9650-71 Подробнее |
|
|
| 11 | 77.40.189 |
Шайба Подробнее |
|
|
| 12 | 88.40.088-01 |
Направляющая Подробнее |
|
|
| 13 | 88.40.038 |
Тяга Подробнее |
|
|
| 14 | 88.40.363 |
Серьга тяги передач Подробнее |
|
|
| 15 | 77.40.188-А |
Пружина Подробнее |
|
|
| 16 | 12.01.013 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 17 | 78.40.045-2 |
Тяга Подробнее |
|
|
| 18 | 88.40.336 |
Вилка Подробнее |
|
|
| 19 | М10.74 |
Гайка ГОСТ 5915-10 Подробнее |
|
|
| 20 | 78.40.235 |
Серьга пружины Подробнее |
|
|
| 21 | 77.38.228 |
Палец Подробнее |
|
|
| 22 | 88.40.319 |
Палец ролика Подробнее |
|
|
| 23 | 78.40.035 |
Рычаг верхний Подробнее |
|
|
| 24 | 88.40.348 |
Палец Подробнее |
|
|
| 25 | 78.40.216 |
Рычаг Подробнее |
|
|
| 26 | М12.6gх40.58.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 28 | А40-18-01 |
Палец Подробнее |
|
|
| 29 | 20.01.013 |
Шайба ГОСТ 11371-78 Подробнее |
|
|
| 30 | 77.40.194-1А |
Пружина Подробнее |
|
|
| 31 | 78.40.220 |
Вилка Подробнее |
|
|
| 32 | 78.40.036 |
Тяга Подробнее |
|
|
| 33 | 78.40.221 |
Вилка Подробнее |
|
|
| 34 | Шплинт 5х28 ГОСТ 397-79 |
Шплинт 5х28 ГОСТ 397-79 Подробнее |
|
|
| 35 | 1ВМ10х30.58.016 |
Винт ГОСТ 1481-75 Подробнее |
|
|
| 37 | 88.40.320-1 |
Ось рычага Подробнее |
|
|
| 38 | 78.40.038 |
Рычаг Подробнее |
|
|
| 39 | 77.40.112 |
Втулка Подробнее |
|
|
| 40 | 78.40.222 |
Рычаг Подробнее |
|
|
| 41 | 78.40.324 |
Ось Подробнее |
|
|
| 42 | 88.40.318 |
Ролик Подробнее |
|
|
| 43 | 78.40.037 |
Рычаг Подробнее |
|
|
| 44 | Шплинт 3,2х18 ГОСТ 397-79 |
Шплинт 3,2х18 ГОСТ 397-79 Подробнее |
|
|
| 45 | Б77.40.213 |
Тяга Подробнее |
|
