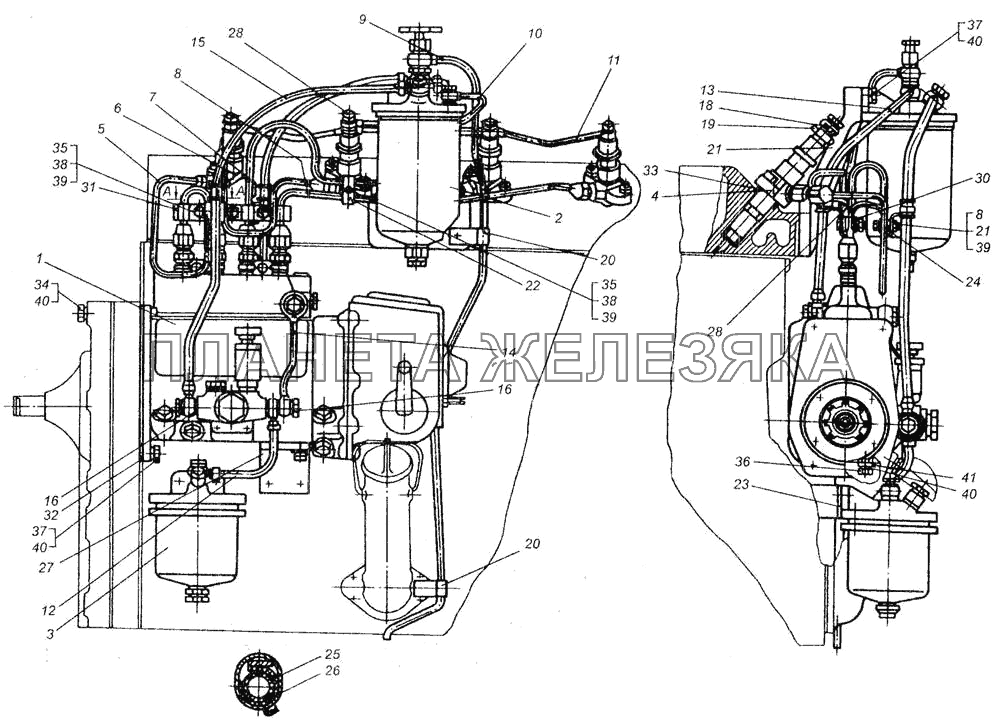

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | В7.80.16001-В |
Насос топливный ЛСТН-49010 ТУ 23.1.215-76 Подробнее |
|
|
| 2 | 24.1117010 |
Топливный фильтр тонкой очистки ФТ-75А Подробнее |
|
|
| 3 | А23.30.000-01 |
Топливный фильтр грубой очистки ФГ-25 Подробнее |
|
|
| 4 | 111.1112010.02 |
Форсунка Подробнее |
|
|
| 5 | 14Н-15С3-4 |
Топливопровод к первому цилиндру Подробнее |
|
|
| 6 | 14Н-15С4-5 |
Топливопровод ко второму цилиндру Подробнее |
|
|
| 7 | 14К-15С5-4 |
Топливопровод к третьему цилиндру Подробнее |
|
|
| 8 | 14Н-15С6-4 |
Топливопровод к четвертому цилиндру Подробнее |
|
|
| 9 | 14Н-15С7-2-01 |
Топливопровод слива Подробнее |
|
|
| 10 | 14Н-15С10-2А |
Топливопровод слива Подробнее |
|
|
| 11 | 14-15С8 |
Топливопровод слива Подробнее |
|
|
| 12 | 14-15С13-02 |
Трубка от фильтра грубой очистки Подробнее |
|
|
| 13 | 14-15С14-01 |
Трубка от фильтра к насосу Подробнее |
|
|
| 14 | 14-15С15-Б |
Топливопровод перепуска Подробнее |
|
|
| 15 | 14-15С16 |
Трубка от помпы к фильтру Подробнее |
|
|
| 16 | СМД7-1536 |
Болт поворотного угольника Подробнее |
|
|
| 17 | СМД7-1539-А |
Прокладка Подробнее |
|
|
| 18 | СМД7-1590-А |
Болт зажимной Подробнее |
|
|
| 19 | СМД7-1591-А |
Прокладка Подробнее |
|
|
| 20 | СМД14-1584 |
Хомут Подробнее |
|
|
| 21 | 14Н-1544-2 |
Кронштейн Подробнее |
|
|
| 22 | 14-1540 |
Планка зажима Подробнее |
|
|
| 23 | 14-1547-1 |
Пластина Подробнее |
|
|
| 24 | 14-1567 |
Прокладка Подробнее |
|
|
| 25 | 14-1571 |
Прокладка Подробнее |
|
|
| 26 | 14-1573 |
Хомут Подробнее |
|
|
| 27 | 14-1574-1 |
Кронштейн Подробнее |
|
|
| 28 | 14-1594-А |
Кронштейн Подробнее |
|
|
| 29 | 14-1595 |
Болт зажимной Подробнее |
|
|
| 30 | 14-1597 |
Прокладка Подробнее |
|
|
| 31 | 14-1598 |
Планка зажима Подробнее |
|
|
| 32 | 54.15.434 |
Прокладка Подробнее |
|
|
| 33 | 60-15123.00 |
Кольцо уплотнительное Подробнее |
|
|
| 34 | М10-6gх85.56.016 |
Болт ГОСТ 7795-70 Подробнее |
|
|
| 35 | М8-6gх25.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 36 | М10-6gх25.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 37 | М10-6gх30.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 38 | М3-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 39 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 40 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 41 | 10х1.5.016 |
Шайба ГОСТ 10450-78 Подробнее |
|
