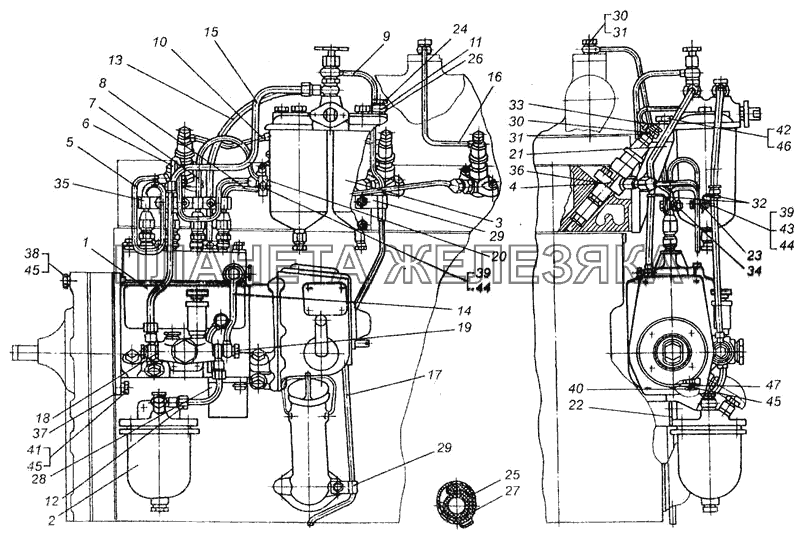

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | В12.80.16.001 |
Насос топливный ЛСТН 49010 Подробнее |
|
|
| 2 | А23.30000.01 |
Топливный фильтр грубой очистки ФГ-25 ТУ 23.1.215-76 Подробнее |
|
|
| 3 | Э09-161-000.1 |
Многоступенчатый топливный фильтр 2СТФ-3 Подробнее |
|
|
| 4 | 111.1112010.02 |
Форсунка Подробнее |
|
|
| 5 | 14Н-15С3-4 |
Топливопровод к первому цилиндру Подробнее |
|
|
| 6 | 14Н-15С4-5 |
Топливопровод ко второму цилиндру Подробнее |
|
|
| 7 | 14Н-15С5-4 |
Топливопровод к третьему цилиндру Подробнее |
|
|
| 8 | 14Н-15С6-4 |
Топливопровод к четвертому цилиндру Подробнее |
|
|
| 9 | 14-15С7-1 |
Трубка слива Подробнее |
|
|
| 10 | 20-15С8 |
Топливопровод слива Подробнее |
|
|
| 11 | 14Н-15С10-1 |
Топливопровод слива Подробнее |
|
|
| 12 | 22-15С26 |
Трубка от фильтра грубой очистки Подробнее |
|
|
| 13 | 14БН-15С14 |
Трубка от фильтра к насосу Подробнее |
|
|
| 14 | 14-15С15-Б |
Топливопровод перепуска Подробнее |
|
|
| 15 | 14БН-15С16-1 |
Трубка от помпы к фильтру Подробнее |
|
|
| 16 | 17КН-15С17 |
Топливопровод от форсунок к коллектору Подробнее |
|
|
| 17 | 14-1513-6 |
Трубка топливоотводящая Подробнее |
|
|
| 18 | СМД7-1539-А |
Прокладка Подробнее |
|
|
| 19 | СМД7-1536 |
Болт поворотного угольника Подробнее |
|
|
| 20 | 141540 |
Планка зажима Подробнее |
|
|
| 21 | 14Н-1544 |
Кронштейн Подробнее |
|
|
| 22 | 14-1547-1 |
Пластина Подробнее |
|
|
| 23 | 14-1567 |
Прокладка Подробнее |
|
|
| 24 | 14-1570 |
Болт зажимной Подробнее |
|
|
| 25 | 14-1571 |
Прокладка Подробнее |
|
|
| 26 | 14-1572 |
Прокладка Подробнее |
|
|
| 27 | 14-1573 |
Хомут Подробнее |
|
|
| 28 | 14-1574-1 |
Кронштейн Подробнее |
|
|
| 29 | 20-1504 |
Хомут Подробнее |
|
|
| 30 | СМД7-1590-А |
Болт зажимной Подробнее |
|
|
| 31 | СМД7-1591-А |
Прокладка Подробнее |
|
|
| 32 | 14-1594-А |
Кронштейн Подробнее |
|
|
| 33 | 14-1595 |
Болт зажимной Подробнее |
|
|
| 34 | 14-1597 |
Прокладка Подробнее |
|
|
| 35 | 14-1598 |
Планка зажима Подробнее |
|
|
| 36 | 60-15123.00 |
Кольцо уплотнительное Подробнее |
|
|
| 36 | М10-6gх85.56.016 |
Болт ГОСТ 7795-70 Подробнее |
|
|
| 37 | 54.15.434 |
Прокладка Подробнее |
|
|
| 39 | М8-6gх25.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 40 | М10-6gх25.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 41 | М10-6gх30.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 42 | М14-6gх40.56.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 43 | М8-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 44 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 45 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 46 | 14.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 47 | 10х1,5-04.05 |
Шайба ГОСТ 10450-78 Подробнее |
|
