| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 24.1117010 |

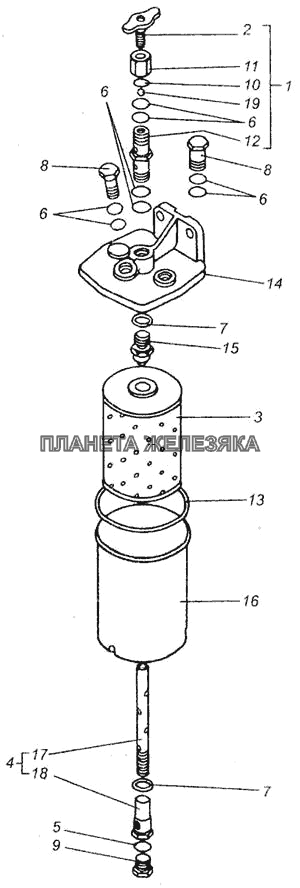

Топливный фильтр тонкой очистки ФТ-75А Подробнее |
|
||
| 1 | А44.13.000-02 |
Вентиль продувочный Подробнее |
|
|
| 2 | А44.13.100 |
Игла продувочного вентиля Подробнее |
|
|
| 3 | А65.01.800 |
Фильтрующий элемент ЭФТ-75А Подробнее |
|
|
| 4 | А65.01.900 |
Болт стяжной Подробнее |
|
|
| 5 | А12.01.002-01 |
Шайба Подробнее |
|
|
| 6 | А12.01.002-02 |
Шайба Подробнее |
|
|
| 6 | Э01-161-301.0 |
Прокладка Подробнее |
|
|
| 7 | А12.01.002-03 |
Шайба Подробнее |
|
|
| 8 | А12.01.003-03 |
Болт поворотного угольника Подробнее |
|
|
| 9 | А65.01.021 |
Пробка Подробнее |
|
|
| 10 | А44.13.001 |
Кольцо уплотнительное Подробнее |
|
|
| 11 | А44.13.002 |
Гайка Подробнее |
|
|
| 12 | А44.13.603-02 |
Болт специальный Подробнее |
|
|
| 13 | А65.01.002 |
Кольцо уплотнительное Подробнее |
|
|
| 14 | А65.01.004-03 |
Корпус Подробнее |
|
|
| 15 | А65.01.019 |
Штуцер Подробнее |
|
|
| 16 | А65.01.020 |
Стакан Подробнее |
|
|
| 17 | А65.01.901 |
Труба Подробнее |
|
|
| 18 | А65.01903 |
Штуцер Подробнее |
|
|
| 19 | БV15,5ммР |
Шарик ГОСТ 3722-60 Подробнее |
|
