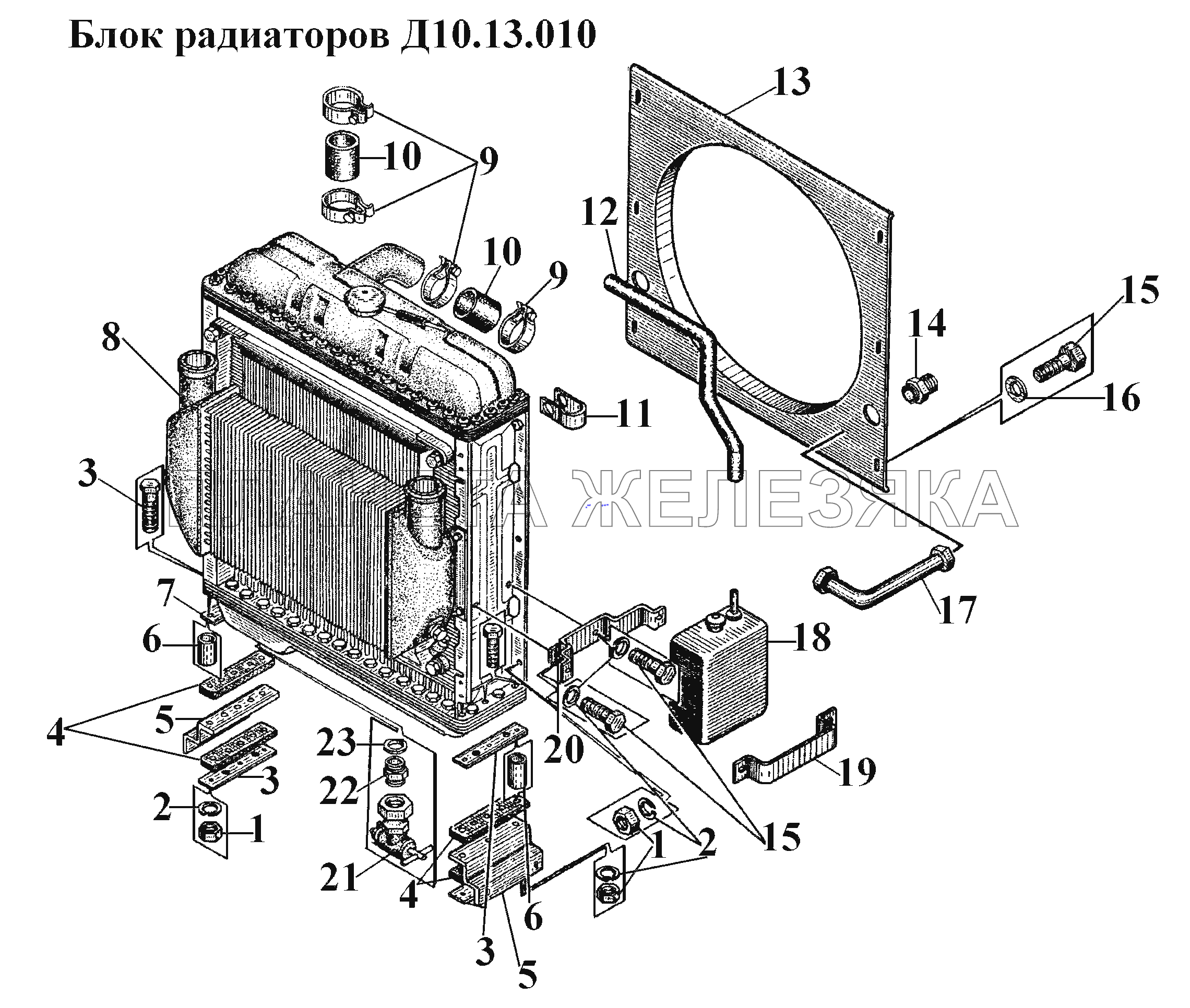

| ← Установка радиаторов Д10.13.001 (6) | Блок радиаторов 82У.1301.000 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100 13.111-10 |
Подставка Подробнее |
|
||
| 100.13.040-20 |
Кронштейн Подробнее |
|
||
| 100.13.111 |
Подставка Подробнее |
|
||
| 100.13.111-20 |
Подставка Подробнее |
|
||
| 77.06.017-10 |
Хомутик стяжной Подробнее |
|
||
| 77.06.017-20 |
Хомутик стяжной Подробнее |
|
||
| 8.01.10кп025 |
Шайба Подробнее |
|
||
| 82У.13.01.000-10 |
Блок радиаторов Подробнее |
|
||
| 82У.13.01.000-20 |
Блок радиаторов Подробнее |
|
||
| 85.13.046-3-20 |
Кран Подробнее |
|
||
| 85.13.431-20 |
Кольцо уплотнительное Подробнее |
|
||
| М8-6gх16.88.35.029 |
Болт Подробнее |
|
||
| М8-6gх60.88 35.029 |
Болт Подробнее |
|
||
| М8-Н.6.029 |
Гайка Подробнее |
|
||
| 1 | М8-Н.6.016 |
Гайка Подробнее |
|
|
| 2 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 3 | 100.13.106 |
Пластина Подробнее |
|
|
| 4 | 100 13.106-20 |
Пластина Подробнее |
|
|
| 5 | 100 13.112 |
Подушка радиатора Подробнее |
|
|
| 6 | 80.13.125 |
Втулка Подробнее |
|
|
| 7 | М8-6gх60.88.35.016 |
Болт Подробнее |
|
|
| 8 | 82У.13.01.000 |
Блок радиаторов Подробнее |
|
|
| 9 | 77.06.017 |
Хомутик стяжной Подробнее |
|
|
| 10 | 83.13.424 |
Шланг Подробнее |
|
|
| 11 | 85.29.131-01 |
Скоба Подробнее |
|
|
| 12 | 85.13.418-2 |
Труба пароотводящая Подробнее |
|
|
| 13 | Д10.13011 |
Кожух вентилятора Подробнее |
|
|
| 14 | 77.08.116 |
Штуцер Подробнее |
|
|
| 15 | М8-6gх16.88.35.016 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 16 | 8.01.10кп.013 |
Шайба Подробнее |
|
|
| 17 | 85.08.050 |
Трубка Подробнее |
|
|
| 18 | 100.13.032 |
Бачок Подробнее |
|
|
| 19 | 100.13.156 |
Хомут Подробнее |
|
|
| 20 | 100.13.040 |
Кронштейн Подробнее |
|
|
| 21 | 85.13.046-3 |
Кран Подробнее |
|
|
| 22 | 85.13.421 |
Штуцер Подробнее |
|
|
| 23 | 85.13.431 |
Кольцо уплотняющее Подробнее |
|
