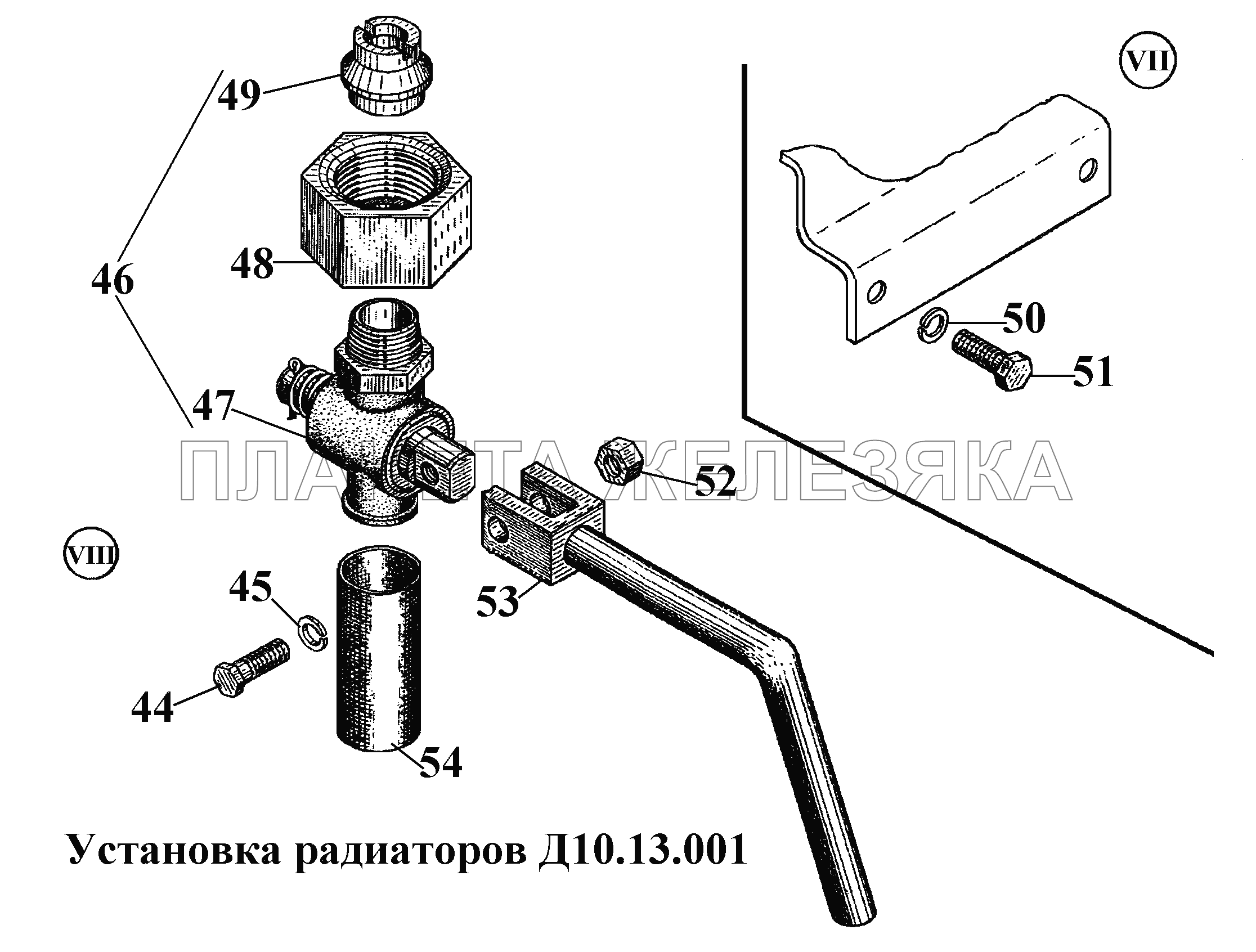

| ← Установка радиаторов Д10.13.001 (5) | Блок радиаторов Д10.13.010 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100.13.060-20 |
Валик Подробнее |
|
||
| 85.13.046-3-20 |
Кран Подробнее |
|
||
| 85.13.050-1-20 |
Кран с воротком Подробнее |
|
||
| M16-6gx32.88.029 |
Болт Подробнее |
|
||
| M6-6gx20.88.35.029 |
Болт Подробнее |
|
||
| М6-6Н.6.029 |
Гайка Подробнее |
|
||
| 44 | M6-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 45 | 6.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 46 | 85.13.046-3 |
Кран Подробнее |
|
|
| 47 | 85.13.050-1 |
Кран с воротком Подробнее |
|
|
| 48 | Н.036.01.005 |
Гайка Подробнее |
|
|
| 49 | 85.13.417-2 |
Основание крана Подробнее |
|
|
| 50 | 16.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 51 | M16-6gx32.88.016 |
Болт Подробнее |
|
|
| 52 | М6-6Н.6.016 |
Гайка ГОСТ 5915-70 Подробнее |
|
|
| 53 | 100.13.060 |
Валик Подробнее |
|
|
| 54 | 162.13.137 |
Трубка Подробнее |
|
