| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | КМФ-30.100 |
Корпус Подробнее |
|
|
| 2 | 03-1025-3 |
Болт Подробнее |
|
|
| 3 | 03-1033-1А |
Прокладка Подробнее |
|
|
| 4 | 04-1046А |
Пружина Подробнее |
|
|
| 5 | 03-1027-1 |
Клапан Подробнее |
|
|
| 6 | 03-1022-1 |
Стакан Подробнее |
|
|
| 7 | 461-1009 |
Прокладка Подробнее |
|
|
| 8 | 14-10с3В |
Ротор Подробнее |
|
|
| 9 | 14-1077-2 |
Кольцо Подробнее |
|
|
| 10 | 14-1009Г-1 |
Крышка ротора Подробнее |
|
|
| 11 | 14-1071-1 |
Прокладка Подробнее |
|
|
| 12 | 14-1013В-1А |
Гайка ротора Подробнее |
|
|
| 13 | 14-1018А |
Шайба упорная Подробнее |
|
|
| 14 | М12х1,25.6Н.8.05.2524 |
Гайка Подробнее |
|
|
| 15 | 03-10с6-1 |
Колпак Подробнее |
|
|
| 16 | 03-1048 |
Прокладка Подробнее |
|
|
| 17 | 14-1060-1 |
Гайка колпака Подробнее |
|
|
| 18 | 6.65Г.05.6402 |
Шайба пружинная Подробнее |
|
|
| 19 | В1М6gх8.68.05.17.473 |
Винт Подробнее |
|
|
| 20 | 03-1082 |
Чашка опорная Подробнее |
|
|
| 21 | 03-10с18 |
Крыльчатка с крышкой в сборе Подробнее |
|
|
 |
22 | 240-1404110 |
Сетка фильтрующая Подробнее |
|
| 23 | 03-1045 |
Кольцо Подробнее |
|
|
| 24 | 863А.01.200 |
Пружина Подробнее |
|
|
| 25 | КМФ-30.202 |
Прокладка Подробнее |
|
|
| 26 | 31А-1005 |
Пробка Подробнее |
|
|
| 27 | 31А-1008 |
Прокладка Подробнее |
|
|
| 28 | 840.101.2076-20 |
Фильтр сменный Подробнее |
|
|
| 29 | 86.3А.01.100 |
Колпак Подробнее |
|
|
| 30 | 840.101.2038-12 |
Элемент фильтрующий Подробнее |
|
|
| 31 | 840.101.2051-11 |
Крышка замковая Подробнее |
|
|
| 32 | КМФ-30.001-3 |
Штуцер Подробнее |
|
|
| 33 | 14-1047А |
Форсунка Подробнее |
|
|
| 34 | 14-1031 |
Штифт Подробнее |
|
|

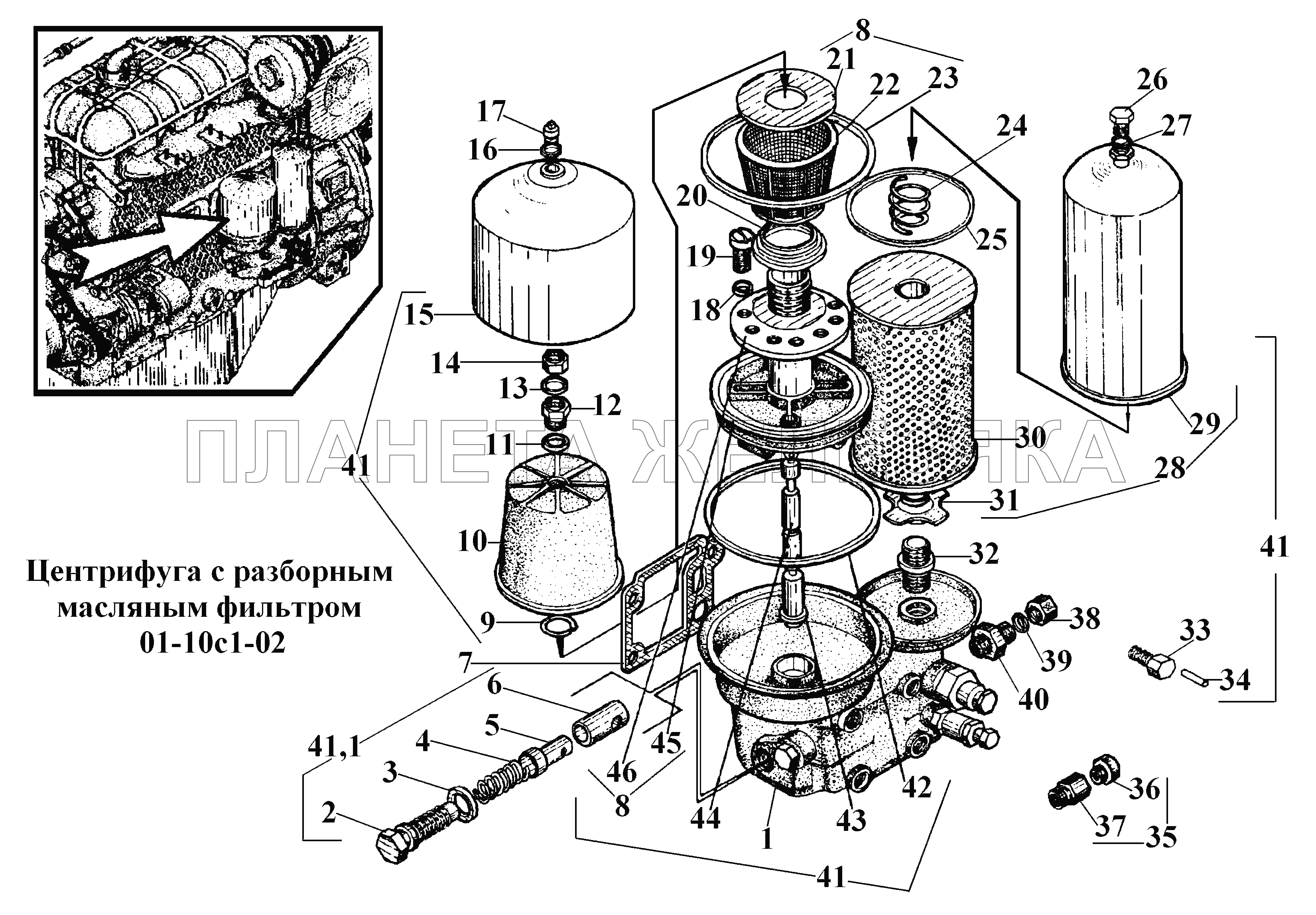

| 35 | 01-10с1-02 |
Центрифуга с разборным масляным фильтром Подробнее |
|
|
| 36 | 03-1088 |
Пробка Подробнее |
|
|
| 37 | 41-1014 |
Штуцер Подробнее |
|
|
| 38 | 03-1083 |
Пробка Подробнее |
|
|
| 39 | 03-1084 |
Прокладка Подробнее |
|
|
| 40 | 03-1014-01 |
Штуцер Подробнее |
|
|
| 41 | КМФ- 30.000 |
Центрифуга с разборным масляным фильтром Подробнее |
|
|
| 42 | 14-1065А |
Прокладка Подробнее |
|
|
| 43 | 03-1004А |
Трубка маслоотводящая Подробнее |
|
|
| 44 | 14-1012 |
Ось ротора Подробнее |
|
|
| 45 | 14-10с10В |
Остов ротора в сборе Подробнее |
|
|
| 46 | 14-10с8Б |
Маслоотражатель Подробнее |
|
