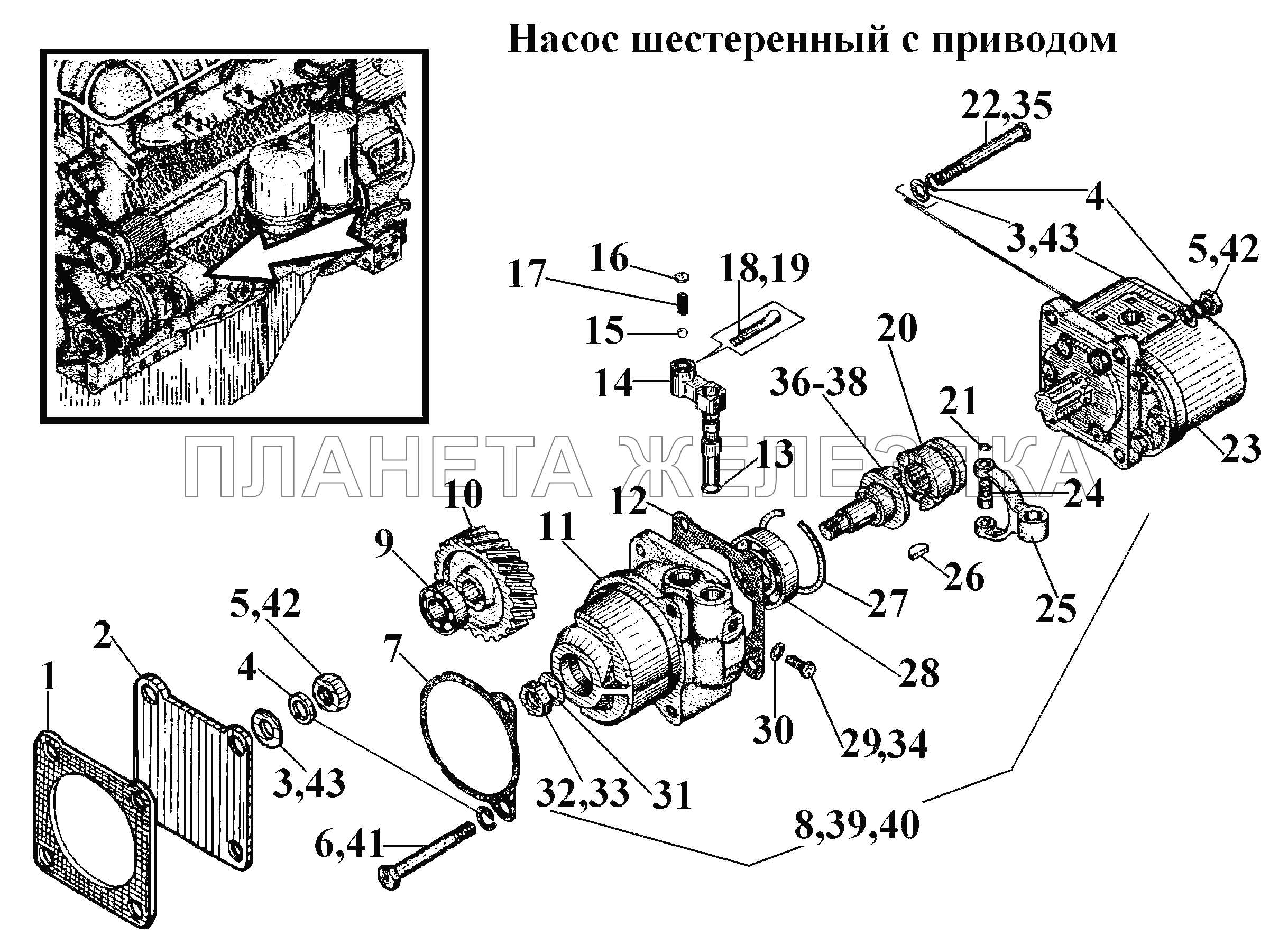

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6ТЗ-2632 |
Прокладка Подробнее |
|
|
| 2 | 41-2634 |
Крышка Подробнее |
|
|
| 3 | А10х2.01.08кп.011 |
Шайба Подробнее |
|
|
| 4 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 5 | М10-6Н. 6.013 |
Гайка Подробнее |
|
|
| 6 | M10-6gx110.5.8.013 |
Болт Подробнее |
|
|
| 7 | 6Т2-2604 |
Прокладка Подробнее |
|
|
| 8 | 6Т2-26с2-1 |
Привод насоса Подробнее |
|
|
 |
9 | 204 |
Подшипник Подробнее |
|
| 10 | 01-2633А |
Колесо зубчатое Подробнее |
|
|
| 11 | 6Т2-26сЗ |
Корпус Подробнее |
|
|
| 12 | 01М-2616 |
Прокладка Подробнее |
|
|
| 13 | СМД2-2622-1 |
Кольцо уплотнительное Подробнее |
|
|
 |
14 | 01-2634 |
Рычаг включения Подробнее |
|
| 15 | 68-200 |
Шарик Подробнее |
|
|
| 16 | 14-2619 |
Заглушка Подробнее |
|
|
| 17 | К77.66.410-1 |
Пружина Подробнее |
|
|
| 18 | 3,2x25.05 |
Шплинт Подробнее |
|
|
| 19 | 3,2x25.0212 |
Шплинт Подробнее |
|
|
| 20 | 01-2605 |
Муфта кулачковая Подробнее |
|
|
| 21 | 01М-2624 |
Кольцо предохранительное Подробнее |
|
|
| 22 | M10-6gx100.58.013 |
Болт Подробнее |
|
|
| 23 | НШ32.03.00.000 |
Насос шестеренный Подробнее |
|
|
| 24 | 01М-2607-1 |
Сухарик Подробнее |
|
|
| 25 | СМД2-2606-1 |
Вилка Подробнее |
|
|
| 26 | 41-2168-1 |
Шпонка сегментная Подробнее |
|
|
| 27 | 01М-1334 |
Кольцо стопорное Подробнее |
|
|
 |
28 | 207 |
Подшипник Подробнее |
|
| 29 | 01-2632 |
Винт установочный Подробнее |
|
|
| 30 | 8-37 |
Шайба Подробнее |
|
|
| 31 | 01-2633А |
Колесо зубчатое Подробнее |
|
|
| 32 | М16-6Н.8.05 |
Гайка Подробнее |
|
|
| 33 | М16-6Н.8.029 |
Гайка Подробнее |
|
|
| 34 | 01-2632-00.20 |
Винт установочный Подробнее |
|
|
| 35 | M10-6gx100.58.029 |
Болт Подробнее |
|
|
| 36 | СМД7-2602-1.10 |
Вал привода Подробнее |
|
|
| 37 | СМД7-2602-1.20 |
Вал привода Подробнее |
|
|
| 38 | СМД7-2602-1 |
Вал привода гидравлического насоса Подробнее |
|
|
| 39 | 6Т2-26с2-1-00.10 |
Привод насоса Подробнее |
|
|
| 41 | M10-6gx110.5.8.029 |
Болт Подробнее |
|
|
| 42 | М10-6Н.6.029 |
Гайка Подробнее |
|
|
| 43 | А10х2.01.08кп.0212 |
Шайба Подробнее |
|
