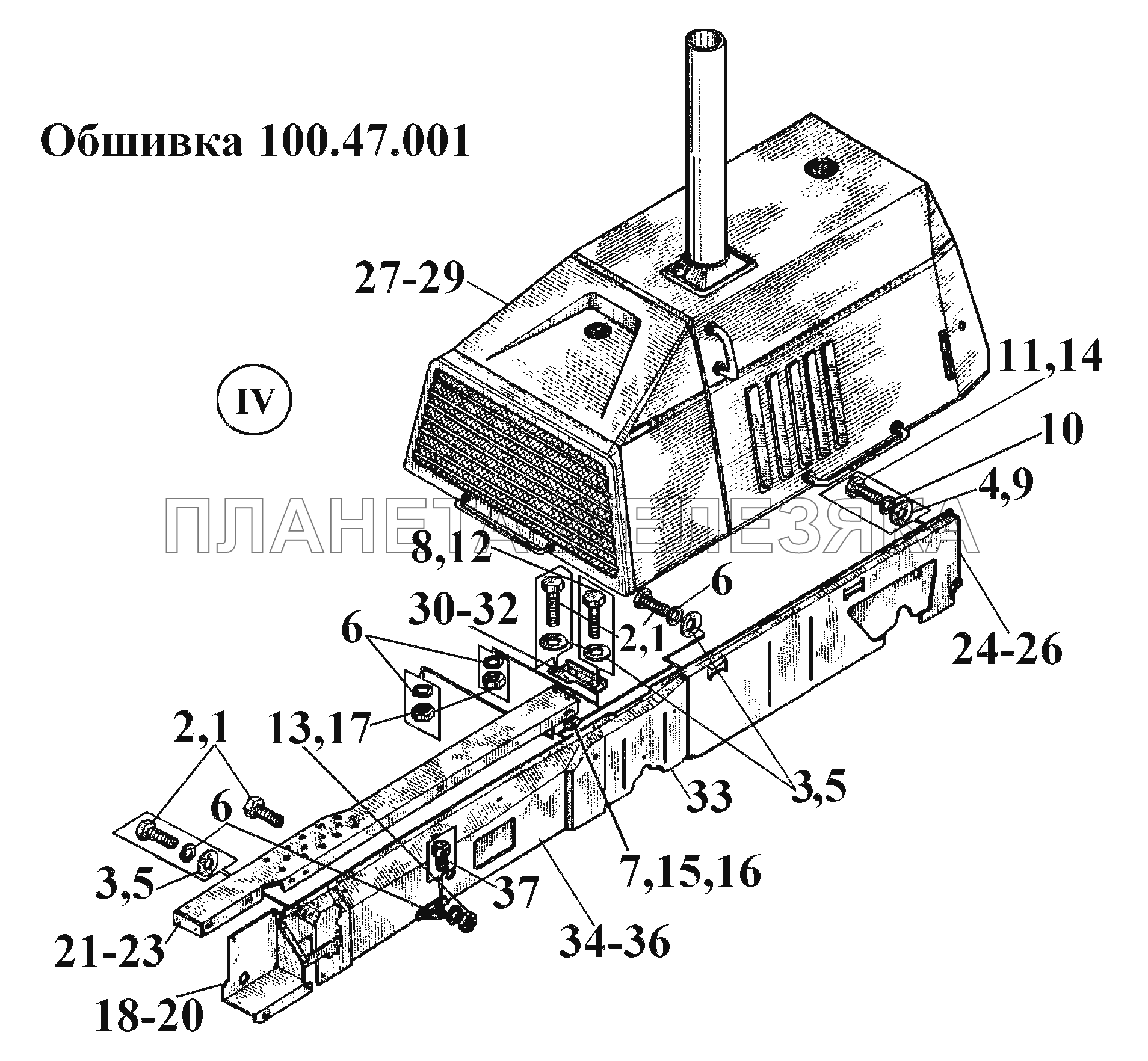

| ← Обшивка 100.47.001 (4) | Обшивка 100.47.001 (6) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100.47.0205-10 |
Лист средний правый Подробнее |
|
||
| 100.47.0205-20 |
Лист средний правый Подробнее |
|
||
| 162.47.292-20 |
Штырь Подробнее |
|
||
| 1 | M10-6gx20. 88.35. 029 |
Болт Подробнее |
|
|
| 2 | M10-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 3 | 10.01.10кп.013 |
Шайба Подробнее |
|
|
| 4 | 12.01.10кп.013 |
Шайба Подробнее |
|
|
| 5 | 10.01.10кп.0215 |
Шайба Подробнее |
|
|
| 6 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 7 | 180.47.254 |
Пластина Подробнее |
|
|
| 8 | M10-6gx25.88.35.016 |
Болт Подробнее |
|
|
| 9 | 12.01.10кп.0215 |
Шайба Подробнее |
|
|
| 10 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 11 | M12-6gx20.88.35.016 |
Болт Подробнее |
|
|
| 12 | M10-6gx25.88.35.029 |
Болт Подробнее |
|
|
| 13 | М10-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 14 | M12-6gx20.88.35.029 |
Болт Подробнее |
|
|
| 15 | 180.47.254-10 |
Пластина Подробнее |
|
|
| 16 | 180.47.254-20 |
Пластина Подробнее |
|
|
| 17 | М10-6Н.6.029 |
Гайка Подробнее |
|
|
| 18 | 180.47.0209-10 |
Щека нижняя правая Подробнее |
|
|
| 19 | 180.47.0209-20 |
Щека нижняя правая Подробнее |
|
|
| 20 | 180.47.0209 |
Щека нижняя правая Подробнее |
|
|
| 21 | 100.47.368 |
Крыло правое Подробнее |
|
|
| 22 | 100.47.368-10 |
Крыло правое Подробнее |
|
|
| 23 | 100.47.368-20 |
Крыло правое Подробнее |
|
|
| 24 | 100.47.376 |
Лист задний правый Подробнее |
|
|
| 25 | 100.47.376-10 |
Лист задний правый Подробнее |
|
|
| 26 | 100.47.376-20 |
Лист задний правый Подробнее |
|
|
| 27 | 100.47.010 |
Капот Подробнее |
|
|
| 28 | 100.47.010-10 |
Капот Подробнее |
|
|
| 29 | 100.47.010-20 |
Капот Подробнее |
|
|
| 30 | 180.47.382 |
Кронштейн правый Подробнее |
|
|
| 31 | 180.47.382-10 |
Кронштейн правый Подробнее |
|
|
| 32 | 180.47.382-20 |
Кронштейн правый Подробнее |
|
|
| 33 | 100.47.0205 |
Лист средний правый Подробнее |
|
|
| 34 | 100.47.366 |
Лист передний правый Подробнее |
|
|
| 35 | 100.47.366-10 |
Лист передний правый Подробнее |
|
|
| 36 | 100.47.366-20 |
Лист передний правый Подробнее |
|
|
| 37 | 162.47.292 |
Штырь Подробнее |
|
