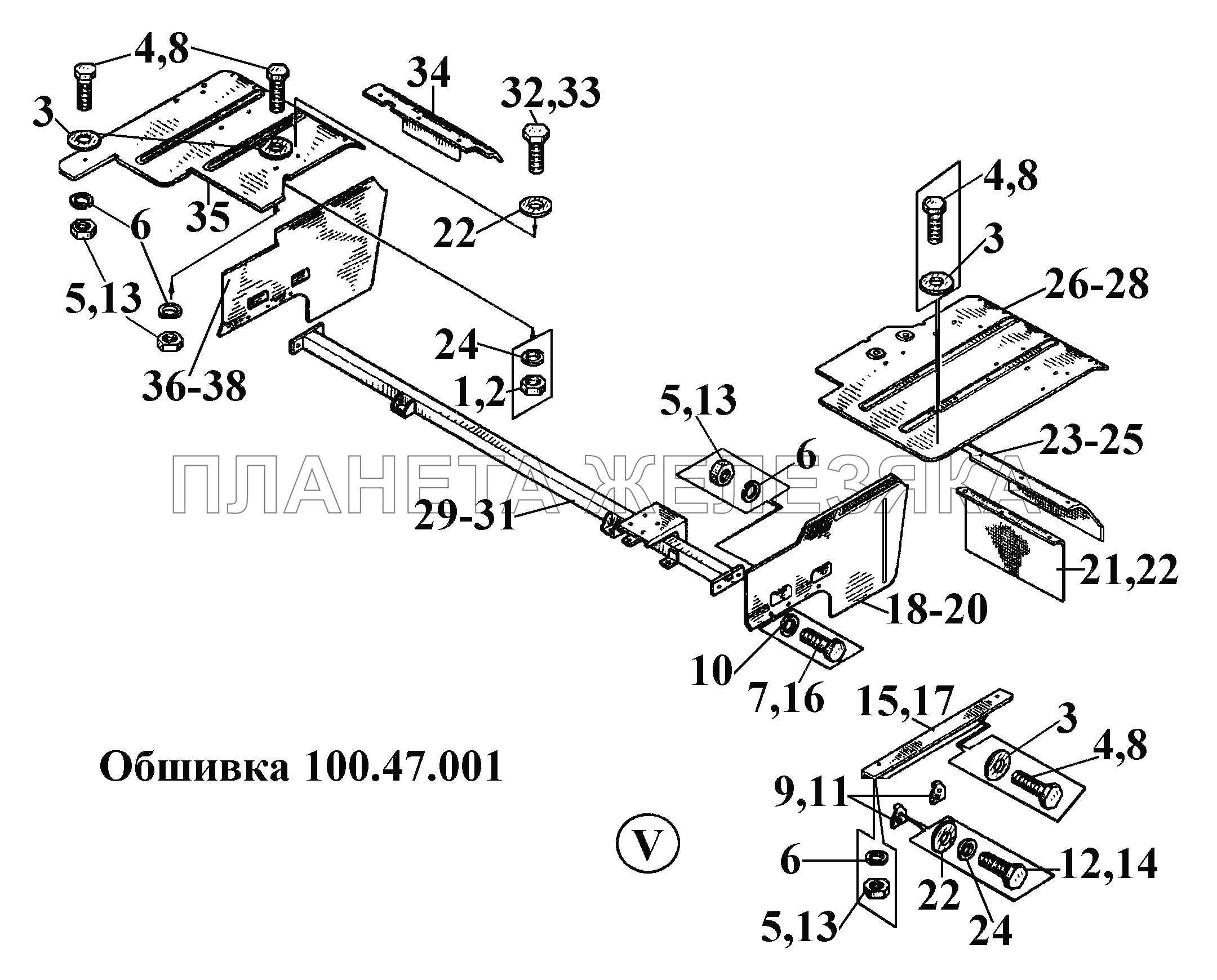

| ← Обшивка 100.47.001 (5) | Обшивка 100.47.001 (7) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 10.01.10кп.0215 |
Шайба Подробнее |
|
||
| 100.47.354-20 |
Угольник Подробнее |
|
||
| 100.47.358-10 |
Закрылок правый Подробнее |
|
||
| 100.47.358-20 |
Закрылок правый Подробнее |
|
||
| 162.47.321-10 |
Держатель правый Подробнее |
|
||
| 162.47.321-20 |
Держатель правый Подробнее |
|
||
| 1 | M8-6H.6.016 |
Гайка Подробнее |
|
|
| 2 | M8-6H.6.029 |
Гайка Подробнее |
|
|
| 3 | 10.01.10кп.013 |
Шайба Подробнее |
|
|
| 4 | M10-6gx25.88.35.029 |
Болт Подробнее |
|
|
| 5 | М10-6Н.6.029 |
Гайка Подробнее |
|
|
| 6 | 10.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 7 | M10-6gx30.88.35.029 |
Болт Подробнее |
|
|
| 8 | M10-6gx25.88.35.016 |
Болт Подробнее |
|
|
| 9 | 100.47.356-20 |
Фиксатор Подробнее |
|
|
| 10 | 12.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 11 | 100.47.356 |
Фиксатор Подробнее |
|
|
| 12 | M8-6gx16.88.35.016 |
Болт Подробнее |
|
|
| 13 | М10-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 14 | M8-6gx16.88.35.029 |
Болт Подробнее |
|
|
| 15 | 100.47.354 |
Угольник Подробнее |
|
|
| 16 | M12-6gx30.88-35.016 |
Болт Подробнее |
|
|
| 17 | 100.47.354-10 |
Угольник Подробнее |
|
|
| 18 | 100.47.0202 |
Щиток задний левый Подробнее |
|
|
| 19 | 100.47.0202-10 |
Щиток задний левый Подробнее |
|
|
| 20 | 100.47.0202-20 |
Щиток задний левый Подробнее |
|
|
| 21 | 162.47.346 |
Брызговик Подробнее |
|
|
| 22 | 162.47.346-20 |
Брызговик Подробнее |
|
|
| 23 | 162.47.322 |
Держатель левый Подробнее |
|
|
| 24 | 162.47.322-10 |
Держатель левый Подробнее |
|
|
| 25 | 162.47.322-20 |
Держатель левый Подробнее |
|
|
| 26 | 100.47.357 |
Закрылок левый Подробнее |
|
|
| 27 | 100.47.357-10 |
Закрылок левый Подробнее |
|
|
| 28 | 100.47.357-20 |
Закрылок левый Подробнее |
|
|
| 29 | 100.47.0193 |
Брус задний Подробнее |
|
|
| 30 | 100.47.0193-10 |
Брус задний Подробнее |
|
|
| 31 | 100.47.0193-20 |
Брус задний Подробнее |
|
|
| 32 | M8-6gx25.88.35.016 |
Болт Подробнее |
|
|
| 33 | M8-6gx25.88.35.029 |
Болт Подробнее |
|
|
| 34 | 162.47.321 |
Держатель правый Подробнее |
|
|
| 35 | 100.47.358 |
Закрылок правый Подробнее |
|
|
| 36 | 100-47.0203 |
Щиток задний правый Подробнее |
|
|
| 37 | 100.47.0203-10 |
Щиток задний правый Подробнее |
|
|
| 38 | 100.47.0203-20 |
Щиток задний правый Подробнее |
|
